Orca Slicer : Hauteur de couche adaptative et variable : Guide pour des impressions 3D plus lisses
En tant que passionné d'impression 3D, vous avez probablement déjà été confronté au dilemme qualité/vitesse. On est tous passés par là : vous imprimez un magnifique modèle avec des courbes et des pentes, mais une fois terminé, la surface est parsemée de ces fameuses couches « en escalier ».
C’est là que la hauteur de couche adaptative entre en jeu, tel un super-héros, et sauve la situation en équilibrant vitesse et précision. Trancheur d'orques propose un outil formidable pour ajuster finement vos hauteurs de couche et obtenir des impressions plus lisses en un temps record.
Ce guide vous expliquera tout ce que vous devez savoir pour maîtriser la hauteur de couche adaptative et obtenir de meilleures impressions 3D.
Premiers pas avec Orca Slicer
Avant d'aborder en détail la hauteur de couche adaptative et variable, il est utile de se familiariser avec Orca Slicer. Ce logiciel est basé sur Bambu Studio, lui-même dérivé du célèbre PrusaSlicer. Il offre de nombreuses fonctionnalités uniques et des améliorations pour les utilisateurs souhaitant un contrôle accru de leurs impressions 3D. Que vous recherchiez davantage d'outils de calibration, de profils d'imprimante ou d'options de personnalisation du découpage, Orca Slicer répond à tous vos besoins.
Pour une présentation complète d'Orca Slicer, incluant le téléchargement, l'installation et la première configuration, consultez le lien suivant : OrcaSlicer : Introduction et guide de démarrage. Ce guide couvre tous les aspects, du téléchargement du logiciel au réglage précis des paramètres de votre imprimante grâce aux fonctionnalités uniques d'Orca Slicer. Il contient également de nombreuses ressources et guides pour vous aider à maîtriser chaque aspect du logiciel.
Pour les instructions de téléchargement et d'installation, visitez Téléchargement d'Orca Slicer, qui contient un guide d'installation étape par étape.
Pourquoi la hauteur variable des couches est importante
Allons droit au but. Normalement, lors du découpage d'un modèle, vous définissez une hauteur de couche uniforme (0,2 mm, par exemple) et l'imprimante applique cette hauteur à l'ensemble du modèle. Cela fonctionne bien pour les modèles simples, mais lorsque votre modèle comporte des courbes, des pentes ou des détails fins, le résultat est rugueux et irrégulier. La hauteur de couche adaptative corrige ce problème en ajustant l'épaisseur des couches en fonction des besoins de votre modèle. Ainsi, au lieu d'appliquer des couches épaisses partout, Orca Slicer utilise des couches plus fines là où les détails sont les plus importants et des couches plus épaisses là où ils le sont moins.
Imaginez imprimer une sphère :
Prenons l'exemple d'une simple sphère. Si vous utilisez une hauteur de couche fixe de 0,2 mm, vous constaterez un important effet d'échelle sur le dessus et le dessous de la sphère, car cette hauteur fixe ne permet pas de lisser les petites surfaces courbes. Des stries seront alors visibles entre chaque couche imprimée.
Voici comment la hauteur de calque adaptative peut résoudre ce problème :
Exemple de hauteur de couche uniforme

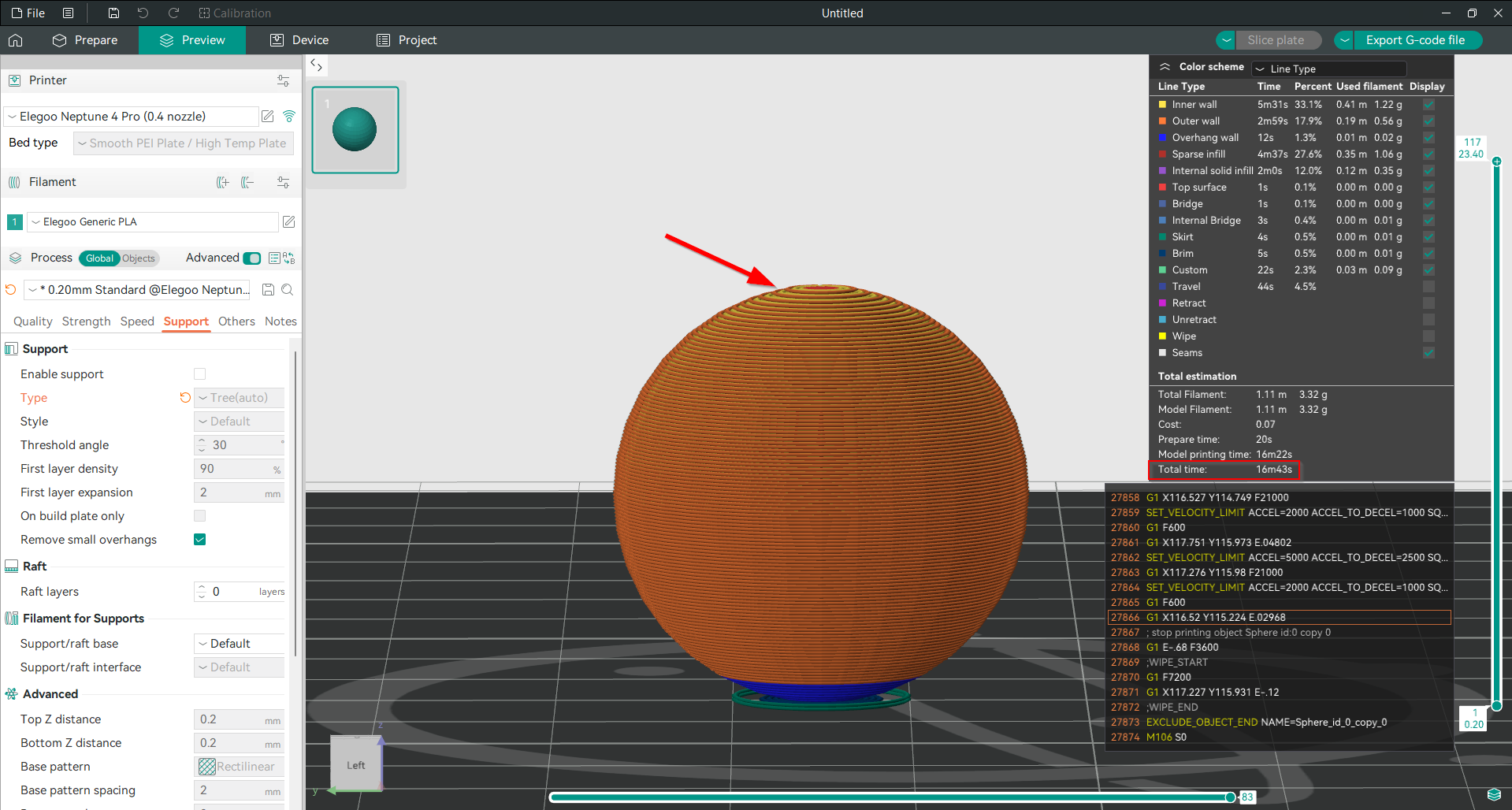

Sur la première image ci-dessous, la sphère a été découpée en tranches d'une hauteur de couche uniforme de 0,2 mm sur toute sa surface. L'effet de « marchepied » est visible sur le dessus et le dessous de la sphère, car ces zones présentent de petites surfaces incurvées où les lignes de chaque couche sont plus apparentes. La durée totale d'impression est de 16 minutes et 43 secondes.
Passage à la hauteur de couche adaptative

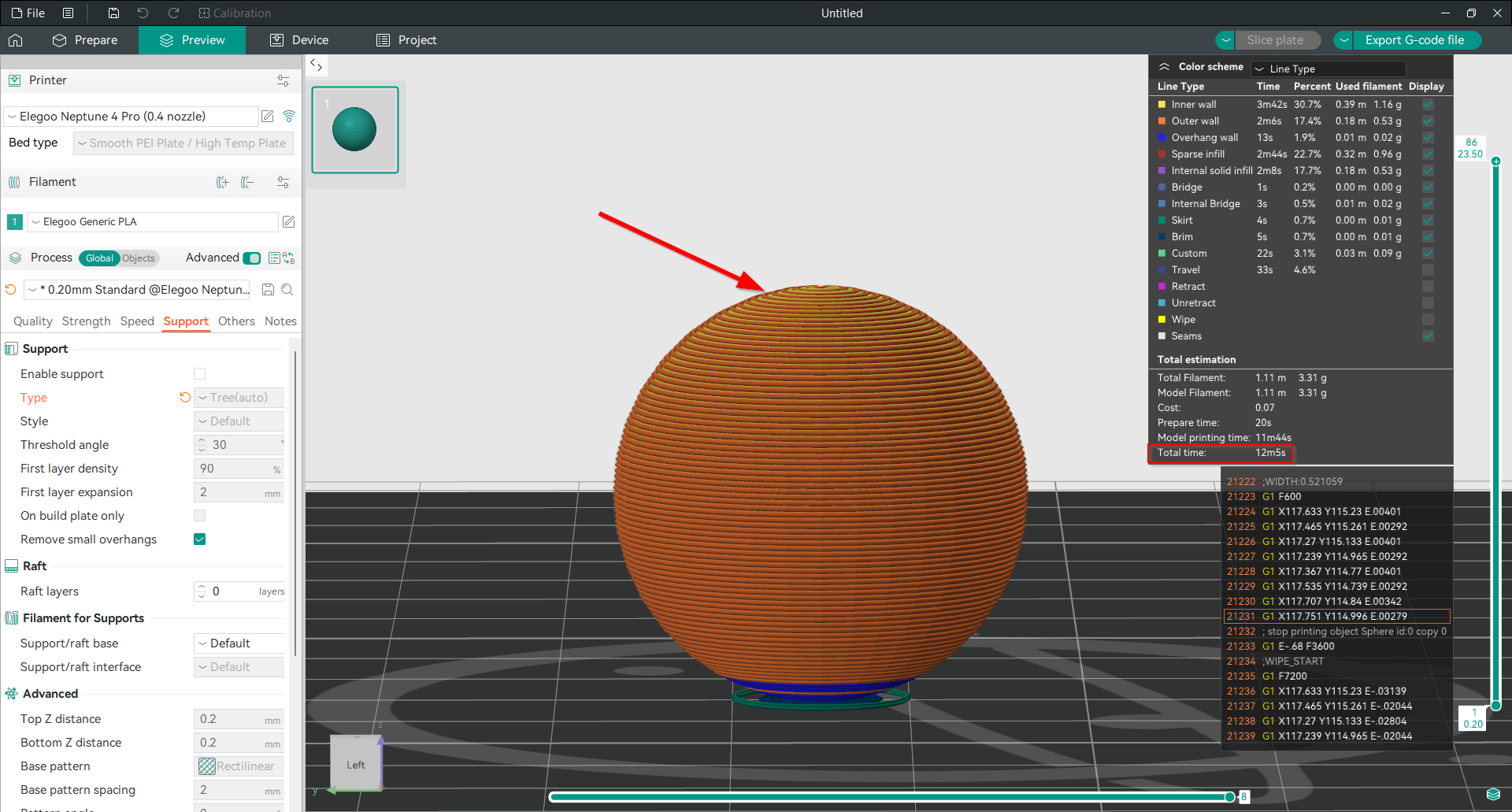

Activeons maintenant la hauteur de couche adaptative et observons le résultat. Sur la deuxième image ci-dessous, vous remarquerez que l'effet d'échelle a quasiment disparu. La surface est plus lisse, notamment au niveau des courbes de la sphère. Mais ce n'est pas tout : grâce à la hauteur de couche adaptative, nous avons également réduit le temps d'impression de 27,73 %, à 12 minutes et 5 secondes, tout en conservant une qualité d'impression élevée.
Comment fonctionne la hauteur de calque adaptative ?

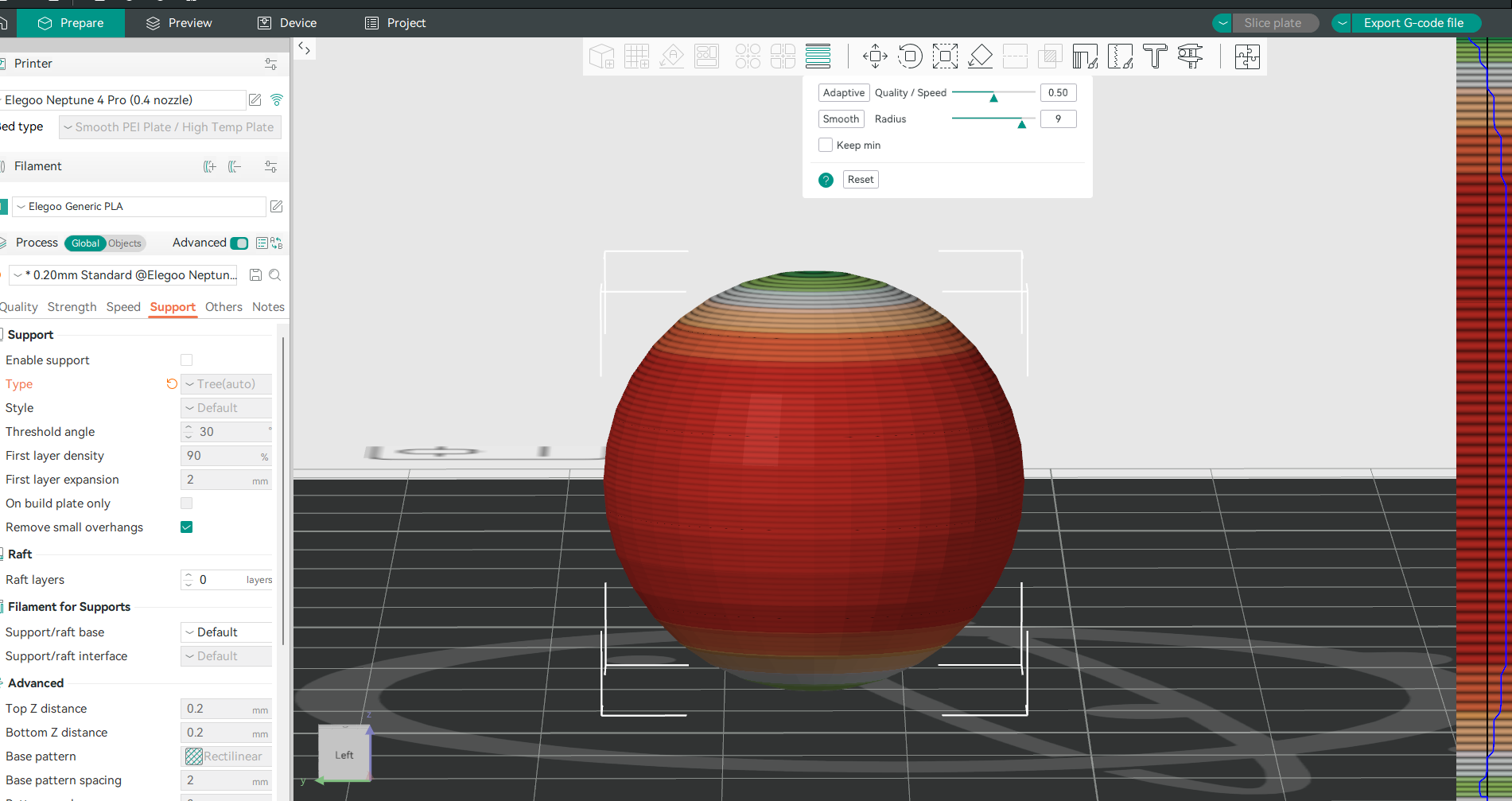

Sur l'image suivante, le panneau de hauteur de couche variable (à droite) montre comment le logiciel de découpe a ajusté dynamiquement la hauteur de couche sur l'ensemble du modèle. Il a réduit la hauteur de couche dans les zones nécessitant des détails fins et une grande régularité, comme les surfaces courbes, et l'a augmentée dans les zones moins détaillées afin de gagner du temps.
Zones vertes : Elles représentent les couches les plus fines, d’environ 0,08 mm, pour une précision maximale là où cela compte le plus.
Zones rouges : Représentent les couches les plus épaisses, jusqu’à 0,32 mm, dans les zones moins détaillées afin de gagner du temps.
Cette répartition intelligente de la hauteur des couches offre le meilleur des deux mondes : des surfaces lisses là où c’est nécessaire et des temps d’impression plus rapides pour les pièces simples. C’est un gain de temps et d’efficacité considérable, sans compromis sur la précision.
Premiers pas avec la hauteur de couche adaptative d'Orca Slicer
Prêt à vous lancer ? Voyons ensemble comment le configurer.
- Sélectionnez votre modèle :

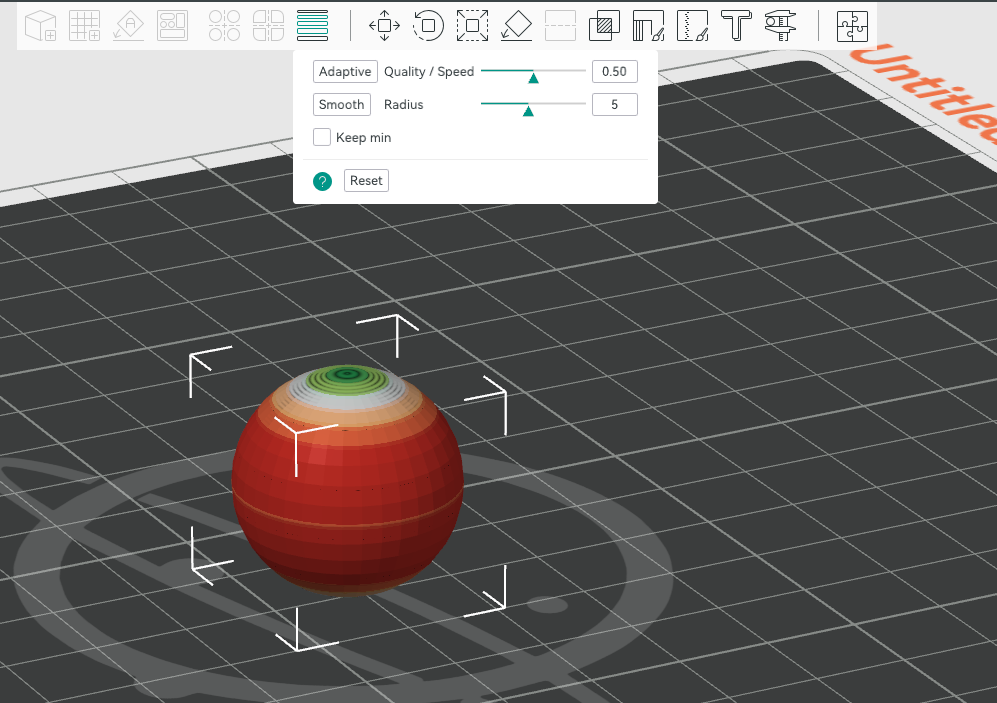

Ouvrez votre modèle 3D dans la vue 3D d'Orca Slicer. Une fois sélectionné, l'outil de hauteur de couche variable apparaît dans la barre d'outils supérieure. Cliquez dessus, et la magie opère !
- Visualisation des couches :
Lorsque vous activez l'outil de hauteur de calque variable, un aperçu en temps réel s'affiche. Il indique les lignes de contour représentant les calques. En gris, elles signifient que tous les modèles ont une hauteur de calque uniforme, conforme à votre spécification. Un nouveau panneau apparaît également à droite : c'est là que tout se joue.
Automatisation de la hauteur de vos calques
Orca Slicer simplifie la gestion adaptative des hauteurs de couche. Pour les débutants ou pour quiconque souhaite optimiser rapidement ses impressions, le mode automatique est idéal. Voici comment l'utiliser :
Curseur Qualité/Vitesse
La principale caractéristique est le curseur qui permet d'équilibrer qualité et vitesse. En le déplaçant sur « Qualité », vous souhaitez un niveau de détail maximal : le logiciel appliquera alors des couches plus fines aux parties complexes et aux angles de votre modèle. En le déplaçant sur « Vitesse », il sacrifiera un peu de détail pour accélérer l'impression en appliquant des couches plus épaisses aux grandes surfaces planes.
Appliquer la superposition adaptative
Une fois l'équilibre satisfaisant, cliquez sur le bouton Appliquer. Orca Slicer redessine alors les contours selon vos choix : moins de calques là où la vitesse est importante et davantage là où la précision est essentielle.
Une fois l'option appliquée, l'aperçu du modèle affichera un code couleur indiquant que la hauteur de couche adaptative est activée. De plus, un graphique dans le panneau de hauteur de couche variable (à droite) affichera les différentes hauteurs de couche utilisées, les mêmes couleurs représentant les variations d'épaisseur dans l'ensemble du modèle.
Contrôle manuel : Sculpter vos calques
Parfois, le réglage automatique ne suffit pas aux perfectionnistes (et soyons honnêtes, l'impression 3D repose avant tout sur la perfection des moindres détails). C'est là que les commandes manuelles d'Orca Slicer entrent en jeu.
L'outil de hauteur de calque adaptative étant toujours actif, survolez le panneau de hauteur de calque variable (à droite) : différentes parties de votre modèle seront mises en surbrillance en jaune. Vous pouvez alors ajuster la hauteur de calque pour des zones spécifiques. C'est comme sculpter des détails précis, à la manière d'un artiste.
-
Clic gauche : Ajoute des détails en amincissant les couches dans cette zone.
-
Clic droit : Supprime des détails en augmentant l’épaisseur des couches pour une impression plus rapide.
-
Maj + clic gauche : Rétablit l’épaisseur de la couche de base de la zone sélectionnée.
-
Molette de la souris : Permet d’ajuster la taille de la zone d’édition avec précision (zone jaune).
Lisser le tout

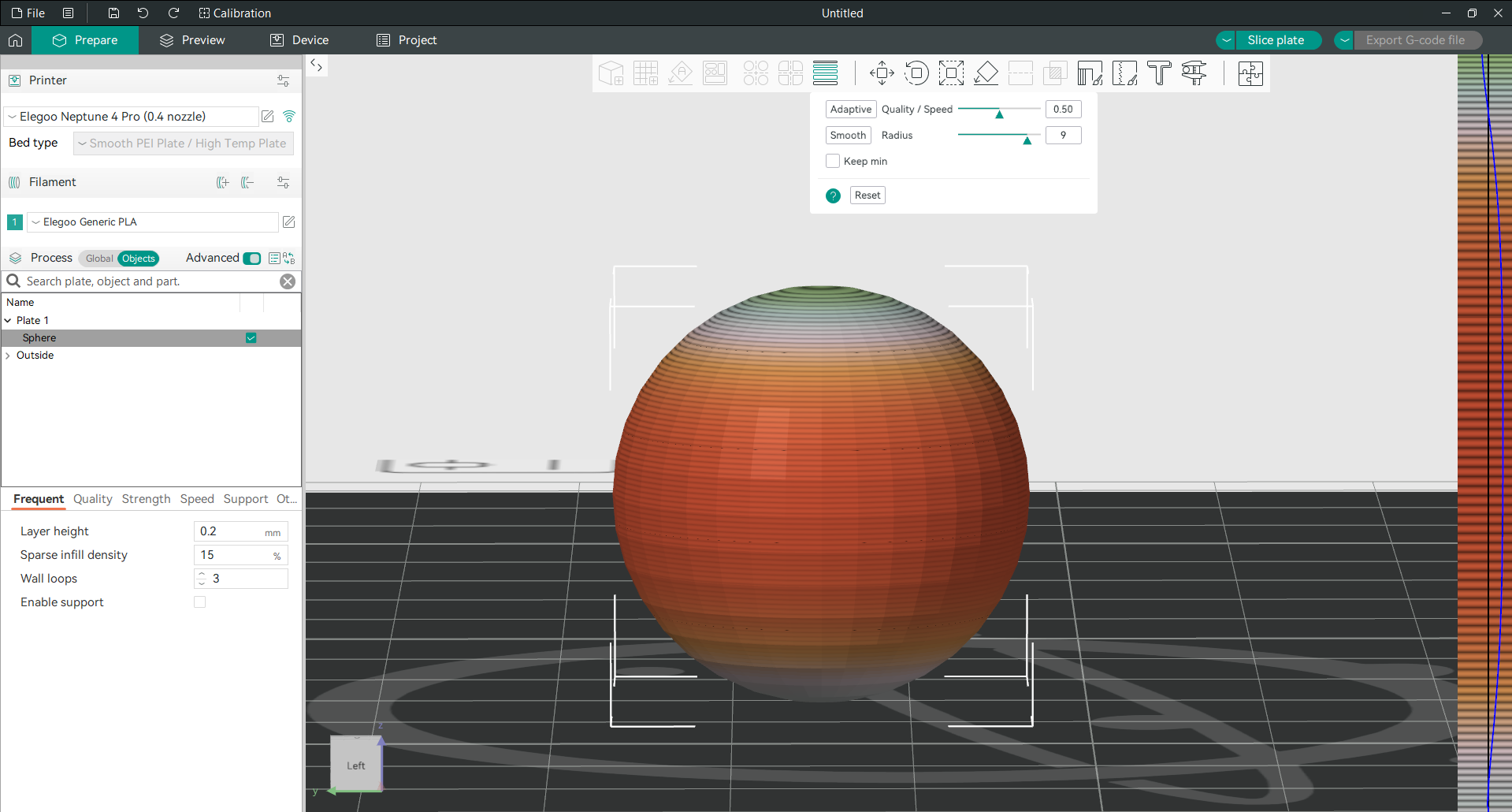

L'une des meilleures fonctionnalités de la boîte à outils de hauteur de couche adaptative d'Orca Slicer est la fonction Lissage. Personne ne souhaite des transitions abruptes et inégales entre les hauteurs de couche, qui laissent des marques disgracieuses sur l'impression. Cliquez sur le bouton Lissage, et Orca Slicer adoucira les transitions entre les différentes hauteurs de couche pour une surface lisse et impeccable.
Vous pouvez également contrôler le degré de lissage grâce au rayon du filtre gaussien. Plus le rayon est grand, plus la courbe de transition est douce. Pour un contrôle encore plus précis, cliquez plusieurs fois sur le bouton de lissage afin d'obtenir l'effet désiré.
Mais que faire si vous souhaitez conserver des zones particulièrement nettes ?
Gardez Min : La précision sans sacrifice

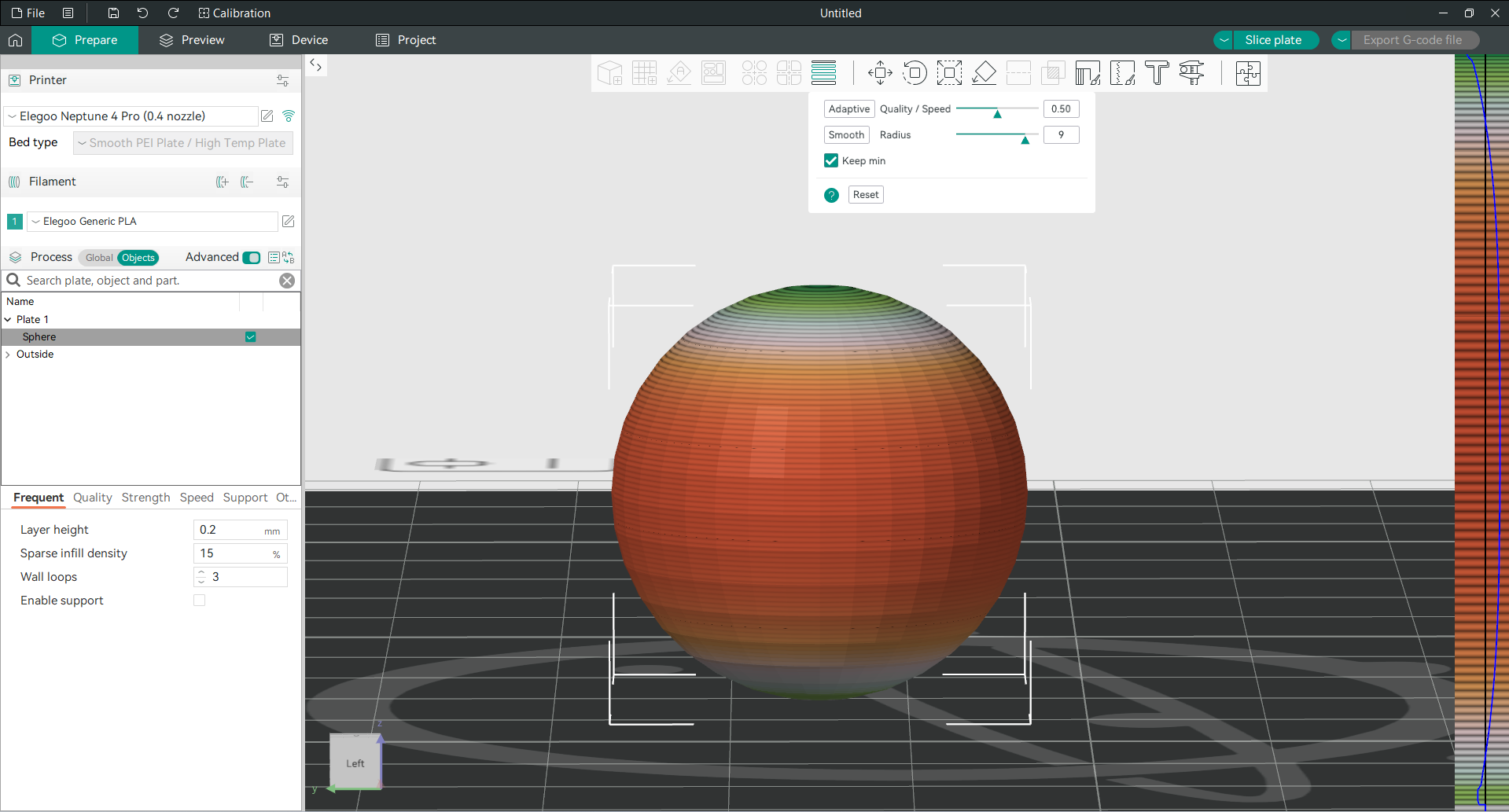

Si vous lissez votre modèle, vous craignez peut-être de perdre les détails les plus fins. C'est là qu'intervient l'option « Conserver les valeurs minimales ». En l'activant, Orca Slicer garantit que les plus petites hauteurs de couche que vous avez définies (généralement représentées en vert) restent intactes lors du lissage de la courbe.
Trouver le profil adapté à votre impression
Maintenant que vous comprenez le fonctionnement de la hauteur de couche adaptative, la question est : comment choisir les bons paramètres pour votre modèle ? En règle générale, commencez par un profil de hauteur de couche adapté à la plupart des impressions. Par exemple, si vous utilisez une buse de 0,4 mm, une hauteur de couche de 0,15 mm convient parfaitement à la plupart des impressions.
Cependant, la hauteur de couche adaptative permet de repousser ces limites. Vous pouvez utiliser un profil de 0,2 mm pour des impressions plus rapides, tout en bénéficiant de couches plus fines sur les courbes complexes.
Éléments à surveiller : Tour principale et supports
Avant d'utiliser les hauteurs de couche adaptatives, il y a quelques points à prendre en compte. Si vous imprimez avec plusieurs couleurs ou matériaux, assurez-vous que tous les objets sur votre plateau utilisent les mêmes paramètres de hauteur de couche adaptative. Sinon, la tour d'amorçage ne fonctionnera pas. En effet, la tour d'amorçage doit correspondre à la hauteur des couches des objets, et des hauteurs différentes perturberont son fonctionnement.
De plus, les supports organiques pour arbres ne sont pas encore compatibles avec une hauteur de couche variable. Si votre modèle nécessite ce type de supports, vous devrez utiliser une hauteur de couche uniforme, du moins pour l'instant.
FAQ
- Qu'est-ce que la hauteur de couche adaptative dans Orca Slicer ?
La hauteur de couche adaptative est une fonctionnalité qui ajuste automatiquement la hauteur des couches en fonction de la complexité de votre modèle. Elle utilise des couches plus fines pour les zones détaillées et des couches plus épaisses pour les surfaces planes, ce qui permet d'obtenir des impressions plus lisses et de gagner du temps.
- Comment la hauteur de couche adaptative améliore-t-elle la qualité d'impression ?
En appliquant des couches plus fines aux zones complexes comme les courbes et des couches plus épaisses aux zones simples, la hauteur de couche adaptative réduit les lignes de couches visibles (l'« effet d'échelle ») pour obtenir des surfaces plus lisses sans sacrifier la vitesse d'impression.
- Quand utiliser la hauteur de couche adaptative ?
La hauteur de couche adaptative est idéale pour les modèles comportant des pièces détaillées, des courbes ou des pentes où la précision est essentielle. Pour les modèles plats simples, une hauteur de couche uniforme peut suffire.
- Comment activer la hauteur de couche adaptative dans Orca Slicer ?
Chargez votre modèle dans Orca Slicer et sélectionnez l'outil « Hauteur de couche variable » dans la barre d'outils supérieure. Utilisez le curseur « Qualité/Vitesse » pour optimiser le rapport qualité/prix d'impression.
- Comment fonctionne le curseur Qualité/Vitesse ?
Ce curseur vous permet d'équilibrer la qualité et la vitesse d'impression. Déplacez-le sur « Qualité » pour des couches plus fines et plus de détails, ou sur « Vitesse » pour des couches plus épaisses et une impression plus rapide.
- L'utilisation de la hauteur de couche adaptative ralentira-t-elle mon impression ?
Non, cela accélérera le processus. Des couches plus fines sont appliquées là où c'est nécessaire, et des couches plus épaisses sur les parties plus simples, ce qui permet d'obtenir une impression de haute qualité et plus rapide.
- Puis-je utiliser la hauteur de couche adaptative avec tous les modèles ?
Oui, la hauteur de calque adaptative fonctionne avec la plupart des modèles, notamment les géométries complexes. Cependant, pour les formes simples, une hauteur de calque uniforme peut suffire.
- Existe-t-il des limitations à l'utilisation de la hauteur de calque adaptative ?
Oui, lors de l'utilisation de plusieurs couleurs ou matériaux, tous les objets sur la plaque doivent avoir les mêmes paramètres de hauteur de couche, sinon Prime Tower ne fonctionnera pas. De plus, les supports d'arbres organiques ne sont pas encore compatibles avec la hauteur de couche variable.
- Quels sont les avantages du lissage des transitions entre les hauteurs de couche ?
La fonction de lissage élimine les sauts brusques entre les hauteurs de couches et vous offre une surface plus lisse sur votre impression, notamment sur les zones courbes.
Liens associés
- OrcaSlicer : Analyse approfondie des fonctionnalités d’étalonnage des imprimantes 3D
- Test de la tour de température dans Orca Slicer : un guide complet
- Étalonnage du débit dans OrcaSlicer : un guide complet
- Calibrage de l'avance à la pression dans Orca Slicer : un guide complet
- Test de tolérance dans OrcaSlicer : un guide complet
- Test de vitesse volumétrique maximale dans Orca Slicer : un guide complet
- Test de vitesse dans OrcaSlicer (VFA) : un guide complet
- Test de rétraction dans OrcaSlicer : un guide complet
- Comment connecter OrcaSlicer à Obico
- Orca Slicer vs PrusaSlicer vs Cura : Comparaison des logiciels de découpe les plus populaires
- Guide de configuration du profil d'imprimante OrcaSlicer
- Guide de l'onglet du périphérique Orca Slicer
- Paramètres de couture d'Orca Slicer : comment les utiliser
Réflexions finales
La hauteur de couche adaptative d'Orca Slicer n'est pas qu'une simple fonctionnalité ; c'est une véritable révolution. Elle offre le meilleur des deux mondes : précision et rapidité. En ajustant la hauteur de couche de votre modèle, vous n'avez plus à choisir entre qualité et vitesse. Que vous soyez un artiste perfectionnant ses sculptures ou un ingénieur peaufinant ses prototypes, la hauteur de couche adaptative vous permet d'optimiser vos impressions.
En explorant cette fonctionnalité, vous constaterez que chaque impression devient plus fluide, plus rapide et plus efficace. Alors, continuez à expérimenter et surtout, continuez à imprimer ! Grâce à la hauteur de couche adaptative, vos impressions 3D ne peuvent que s’améliorer.
