OrcaSlicer: Adaptive und variable Schichthöhe – Ein Leitfaden für glattere 3D-Drucke

· 11 Minuten Lesezeit
Mohamed Elgendy
Mohamed Elgendy

Als 3D-Druck-Enthusiast kennen Sie sicher das Dilemma zwischen Qualität und Geschwindigkeit. Wir alle kennen das: Man druckt ein wunderschönes Modell mit Kurven und Neigungen, aber nach dem Druck weist die Oberfläche diese verräterischen Stufenstrukturen auf.

Orca Slicer: Adaptive und variable Schichthöhe – Ein Leitfaden für glattere 3D-Drucke

Hier kommt die adaptive Schichthöhe ins Spiel und sorgt für optimale Ergebnisse, indem sie Geschwindigkeit und Präzision in Einklang bringt. Orca Slicer bietet ein fantastisches Tool zur Feinabstimmung der Schichthöhen für glattere Druckergebnisse in kürzerer Zeit.

Dieser Leitfaden behandelt alles, was Sie wissen müssen, um die adaptive Schichthöhe zu beherrschen und bessere 3D-Drucke zu erzielen.

Erste Schritte mit Orca Slicer​

Bevor wir uns mit den Details der adaptiven und variablen Schichthöhe befassen, ist es hilfreich, sich mit OrcaSlicer im Allgemeinen vertraut zu machen. Es basiert auf Bambu Studio, das wiederum eine Weiterentwicklung des beliebten PrusaSlicers ist. OrcaSlicer bietet zahlreiche einzigartige Funktionen und Verbesserungen für Anwender, die mehr Kontrolle über ihre 3D-Drucke wünschen. Ob Sie zusätzliche Kalibrierungswerkzeuge, mehr Druckerprofile oder mehr Anpassungsmöglichkeiten beim Slicing benötigen – OrcaSlicer bietet Ihnen alles, was Sie brauchen.

Eine ausführliche Einführung in OrcaSlicer, inklusive Download, Installation und Ersteinrichtung, finden Sie unter OrcaSlicer: Eine Einführung und wie man loslegt. Diese Anleitung deckt alles ab – vom Herunterladen der Software bis hin zur Feinabstimmung Ihrer Druckereinstellungen mit den einzigartigen Funktionen von OrcaSlicer. Sie enthält außerdem zahlreiche verlinkte Ressourcen und Anleitungen, die Ihnen helfen, alle Aspekte des Slicers optimal zu nutzen.

Anweisungen zum Herunterladen und Installieren finden Sie unter Orca Slicer herunterladen, wo Sie eine Schritt-für-Schritt-Installationsanleitung finden.

Warum variable Schichthöhe wichtig ist​

Kommen wir zum Punkt. Normalerweise legt man beim Slicen eines Modells eine einheitliche Schichthöhe fest – beispielsweise 0,2 mm – und der Drucker wendet diese Höhe auf das gesamte Modell an. Das funktioniert gut für einfache Modelle, aber bei Modellen mit Kurven, Neigungen oder feinen Details wirkt das Ergebnis rau und stufenförmig. Die adaptive Schichthöhe behebt dieses Problem, indem sie die Schichtdicke an die Anforderungen des Modells anpasst. Anstatt also überall dicke Schichten zu verwenden, nutzt Orca Slicer dünnere Schichten dort, wo es auf Details ankommt, und dickere Schichten dort, wo es weniger darauf ankommt.

Stellen Sie sich vor, Sie drucken eine Kugel:

Nehmen wir beispielsweise eine einfache Kugel. Bei einer festen Schichthöhe von 0,2 mm entsteht ein deutlicher „Leitereffekt“ am oberen und unteren Rand der Kugel, da die feste Höhe die kleinen, gekrümmten Oberflächen nicht glätten kann. In diesen Bereichen sind zwischen den einzelnen gedruckten Schichten sichtbare Kanten zu erkennen.

So kann eine adaptive Schichthöhe das Problem beheben:

Beispiel für eine gleichmäßige Schichthöhe​

Im ersten Bild unten haben wir die Kugel mit einer einheitlichen Schichthöhe von 0,2 mm über das gesamte Modell geschnitten. Der Stufeneffekt ist an der Ober- und Unterseite der Kugel erkennbar, da diese Bereiche kleine Krümmungen aufweisen und die einzelnen Schichtlinien dort deutlicher sichtbar sind. Die gesamte Druckzeit beträgt 16 Minuten und 43 Sekunden.

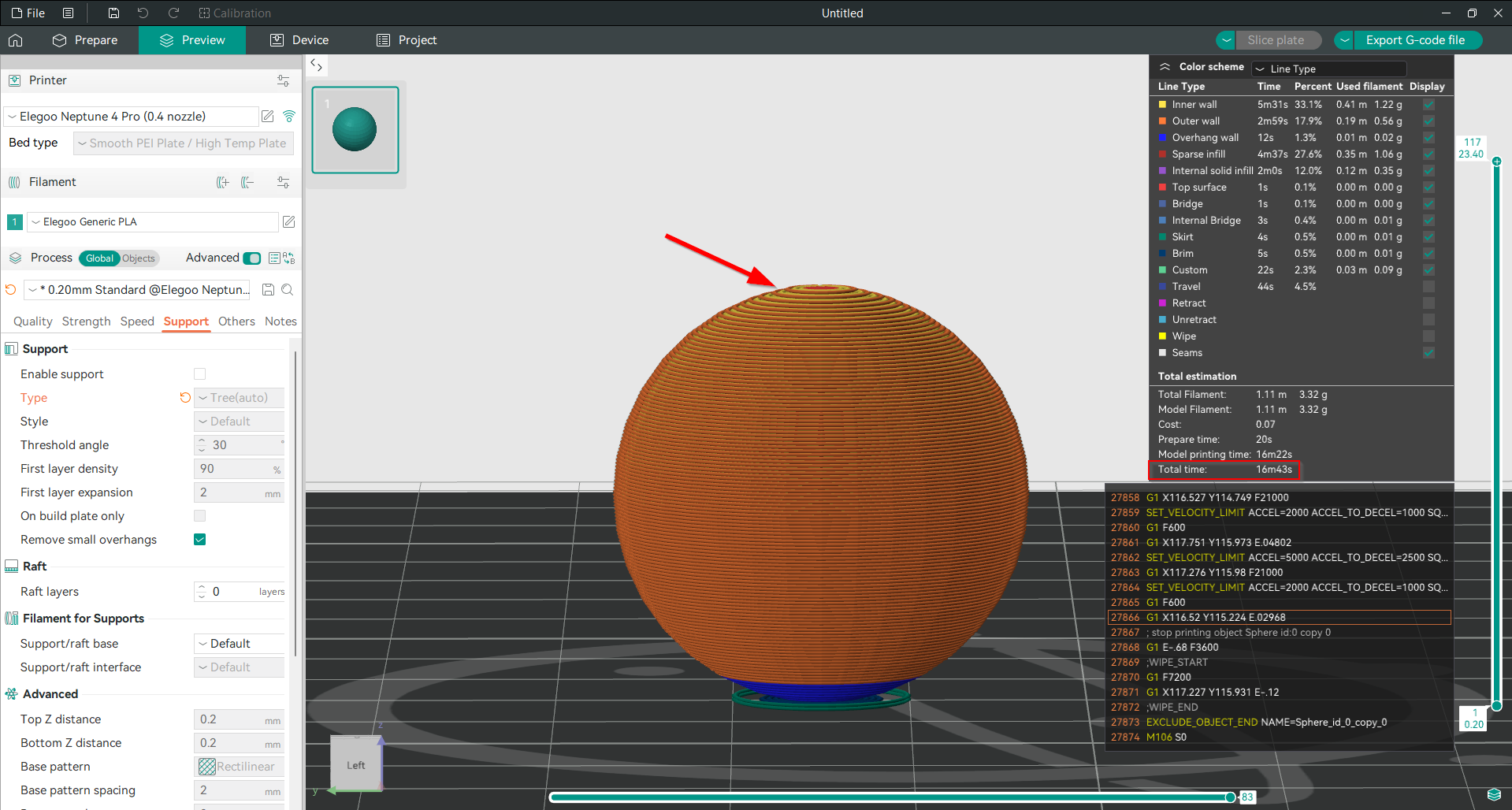

3D-Druck mit gleichmäßiger Schichthöhe und sichtbarer Stufenbildung

Umstellung auf adaptive Schichthöhe​

Jetzt aktivieren wir die adaptive Schichthöhe und sehen, was passiert. Im zweiten Bild unten ist der „Leitereffekt“ fast verschwunden. Die Oberfläche ist glatter, insbesondere an den gekrümmten Stellen der Kugel. Aber das ist noch nicht alles: Durch die adaptive Schichthöhe haben wir außerdem 27,73 % der Druckzeit eingespart und sie auf 12 Minuten und 5 Sekunden reduziert – bei gleichbleibend hoher Druckqualität.

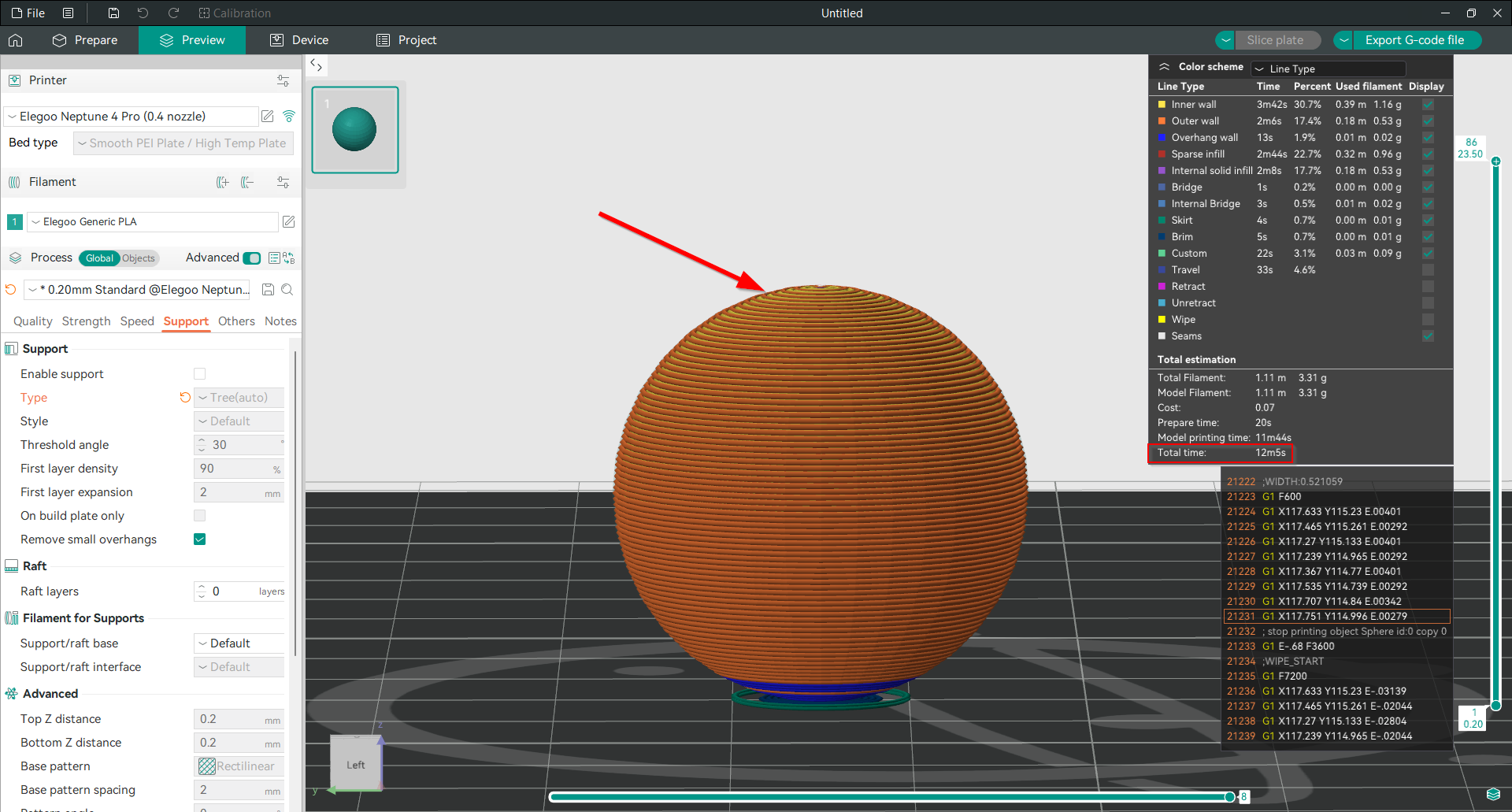

3D-Druck mit adaptiver Schichthöhe für glattere Oberflächen

Wie funktioniert die adaptive Schichthöhe?​

Im nächsten Bild (rechts) zeigt das Bedienfeld für variable Schichthöhen, wie der Slicer die Schichthöhe dynamisch über das gesamte Modell angepasst hat. In Bereichen, in denen feine Details und Glättung erforderlich sind, wie z. B. bei gekrümmten Oberflächen, wurde die Schichthöhe reduziert, in weniger detaillierten Bereichen hingegen erhöht, um Zeit zu sparen.

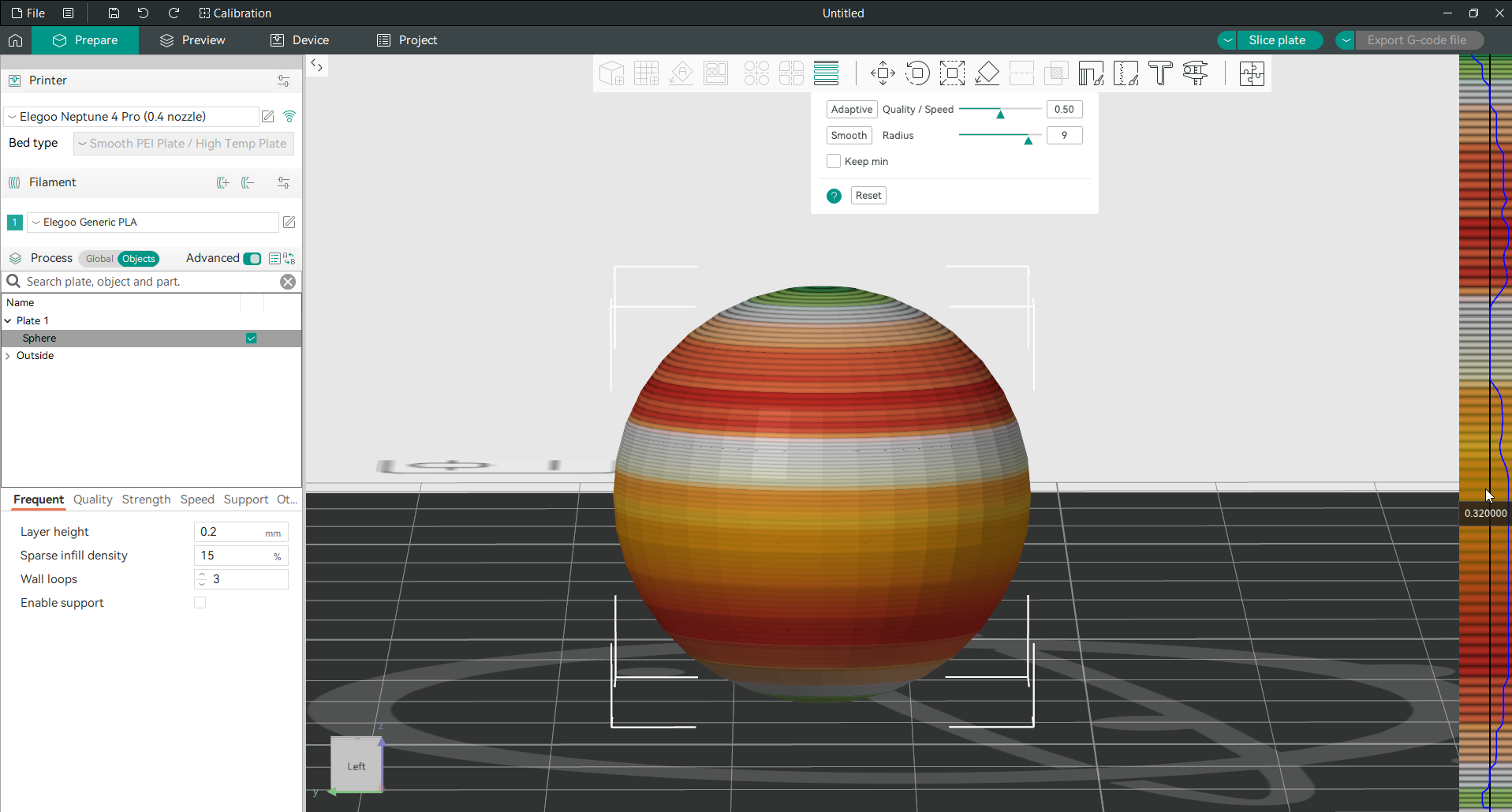

Panel mit variabler Schichthöhe zur Darstellung der Schichthöhenverteilung

Grüne Zonen: Stellen die dünnsten Schichten mit etwa 0,08 mm dar, um eine hohe Genauigkeit dort zu gewährleisten, wo sie am wichtigsten ist.

Rote Zonen: Stellen die dicksten Schichten bis zu 0,32 mm in weniger detaillierten Bereichen dar, um Zeit zu sparen.

Diese intelligente Schichthöhenverteilung bietet Ihnen die Vorteile beider Welten: glatte Oberflächen, wo sie benötigt werden, und kürzere Druckzeiten bei einfacheren Bauteilen. Das Ergebnis ist eine Win-Win-Situation für Druckqualität und Effizienz – Sie sparen Zeit und Filament, ohne Kompromisse bei der Präzision einzugehen.

Erste Schritte mit der adaptiven Schichthöhe von Orca Slicer​

Bereit loszulegen? Wir zeigen Ihnen, wie Sie alles einrichten.

  1. Wählen Sie Ihr Modell aus:

Öffnen Sie Ihr 3D-Modell in der 3D-Ansicht von Orca Slicer. Sobald Sie es ausgewählt haben, sehen Sie das Werkzeug für variable Schichthöhen in der oberen Werkzeugleiste. Klicken Sie darauf, und schon kann es losgehen!

  1. Visualisierung der Schichten:

Wenn Sie das Werkzeug für variable Schichthöhen aktivieren, wird eine Echtzeitvorschau angezeigt. Diese zeigt die Konturlinien der einzelnen Schichten an. Die graue Darstellung bedeutet, dass alle Modelle die von Ihnen festgelegte einheitliche Schichthöhe aufweisen. Rechts sehen Sie außerdem ein neues Bedienfeld – hier findet die eigentliche Bearbeitung statt.

Automatisierung Ihrer Schichthöhen​

Mit Orca Slicer lassen sich adaptive Schichthöhen kinderleicht anpassen. Für Einsteiger und alle, die schnell optimieren möchten, ist der Automatikmodus ideal. So funktioniert er:

Schieberegler für Qualität/Geschwindigkeit​

Das Hauptmerkmal ist der Schieberegler, mit dem Sie Qualität und Geschwindigkeit ausbalancieren können. Stellen Sie ihn auf „Qualität“, wenn Sie maximale Detailgenauigkeit wünschen. Der Slicer trägt dann dünnere Schichten auf die komplexen Stellen und Winkel Ihres Modells auf. Stellen Sie ihn auf „Geschwindigkeit“, werden für kürzere Druckzeiten dickere Schichten auf die großen, flachen Bereiche aufgetragen, wodurch die Detailgenauigkeit reduziert wird.

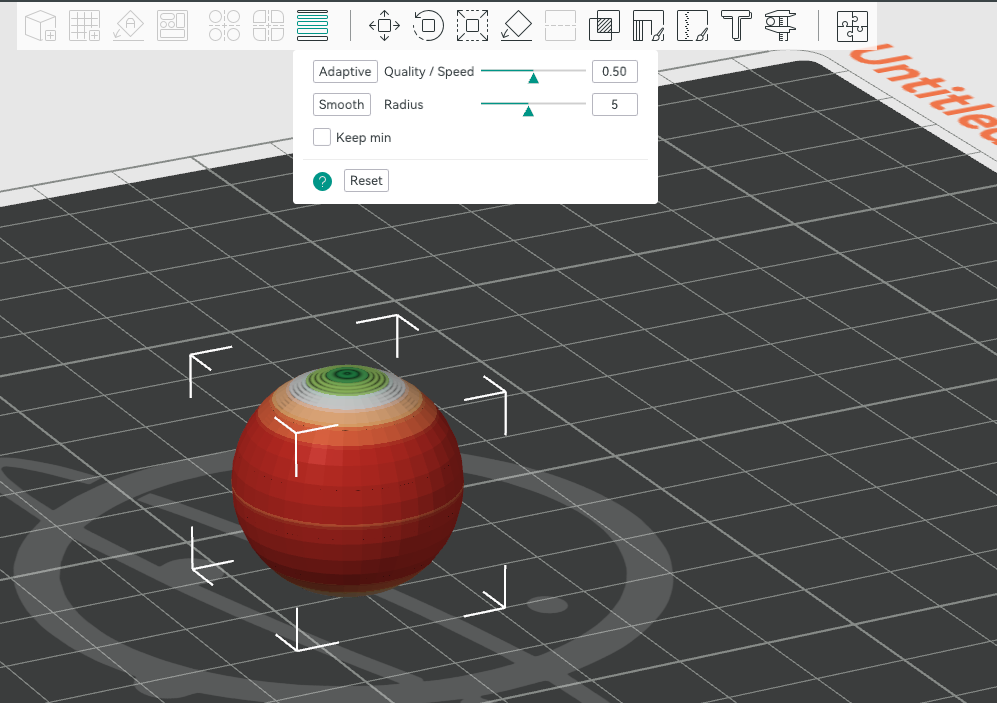

Qualitäts-/Geschwindigkeitsregler zum Ausbalancieren von Druckqualität und Geschwindigkeit

Adaptive Ebenenverwaltung anwenden​

Sobald Sie mit der Balance zufrieden sind, klicken Sie auf „Anwenden“. Orca Slicer passt die Konturlinien nun Ihren Einstellungen an – weniger Ebenen, wo es auf Geschwindigkeit ankommt, und mehr, wo Präzision entscheidend ist.

Nach der Anwendung wird die Modellvorschau farblich gekennzeichnet, was anzeigt, dass die adaptive Schichthöhe aktiviert ist. Zusätzlich zeigt ein Diagramm im Bereich „Variable Schichthöhe“ (rechts) die verschiedenen verwendeten Schichthöhen an, wobei die gleichen Farben die Dickenvariationen im gesamten Modell darstellen.

Manuelle Steuerung: Ebenen modellieren​

Manchmal reicht die Automatik für Perfektionisten nicht aus (und seien wir ehrlich, beim 3D-Druck kommt es doch gerade auf die Perfektionierung kleinster Details an). Genau hier kommen die manuellen Steuerungsmöglichkeiten von Orca Slicer ins Spiel.

Wenn das Werkzeug für die adaptive Ebenenhöhe noch aktiv ist, bewegen Sie den Mauszeiger über das Bedienfeld für die variable Ebenenhöhe (rechts). Verschiedene Bereiche Ihres Modells werden gelb hervorgehoben. Nun können Sie die Ebenenhöhe für bestimmte Bereiche Ihres Modells anpassen. Es ist, als wären Sie ein Künstler, der feinste Details genau dort formt, wo Sie sie benötigen.

  • Linksklick: Fügt Details hinzu, indem die Schichten in diesem Bereich dünner gemacht werden.

  • Rechtsklick: Entfernt Details, indem die Schichthöhe für schnelleres Drucken erhöht wird.

  • Umschalt + Linksklick: Setzt den ausgewählten Bereich auf die Basisschichthöhe zurück.

  • Mausrad: Passt die Größe des Bearbeitungsbereichs (die gelbe Zone) für präzises Arbeiten an.

Manuelle Steuerung zur Anpassung bestimmter Bereiche Ihres Modells

Alles glätten​

Eine der besten Funktionen der adaptiven Schichthöhenanpassung von Orca Slicer ist die Glättungsfunktion. Niemand möchte scharfe, abrupte Übergänge zwischen den Schichthöhen, die unschöne Linien auf dem Druckbild hinterlassen. Klicken Sie einfach auf die Schaltfläche „Glätten“, und Orca Slicer glättet die Übergänge zwischen den verschiedenen Schichthöhen, sodass die Oberfläche Ihres Modells gleichmäßig und makellos aussieht.

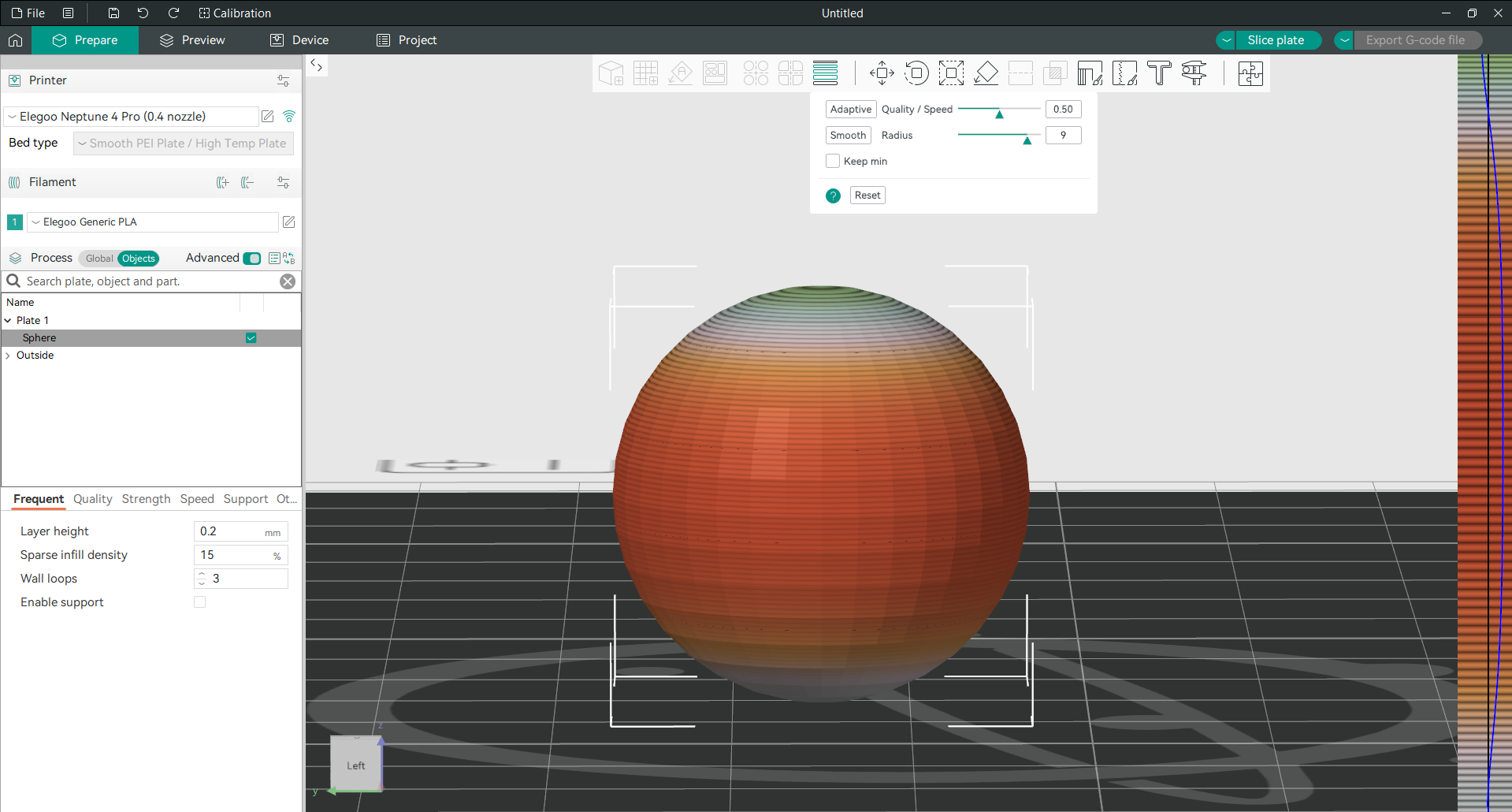

Glättungsfunktion zum Ausgleichen von Ebenenübergängen.

Sie können den Glättungsgrad auch mit dem Radius des Gauß-Filters steuern. Je größer der Radius, desto weicher die Übergangskurve. Für noch mehr Kontrolle können Sie die Glättungsschaltfläche mehrmals anklicken, um den gewünschten Effekt zu erzielen.

Was aber, wenn Sie manche Bereiche besonders scharf halten möchten?

Keep Min: Präzision ohne Kompromisse​

Wenn Sie die Oberfläche glätten, befürchten Sie möglicherweise, dass die feinsten Details Ihres Modells verloren gehen. Hier kommt die Option „Minimale Werte beibehalten“ ins Spiel. Wenn Sie diese Option aktivieren, stellt Orca Slicer sicher, dass die von Ihnen festgelegten kleinsten Schichthöhen (normalerweise grün dargestellt) beim Glätten der Kurve unverändert bleiben.

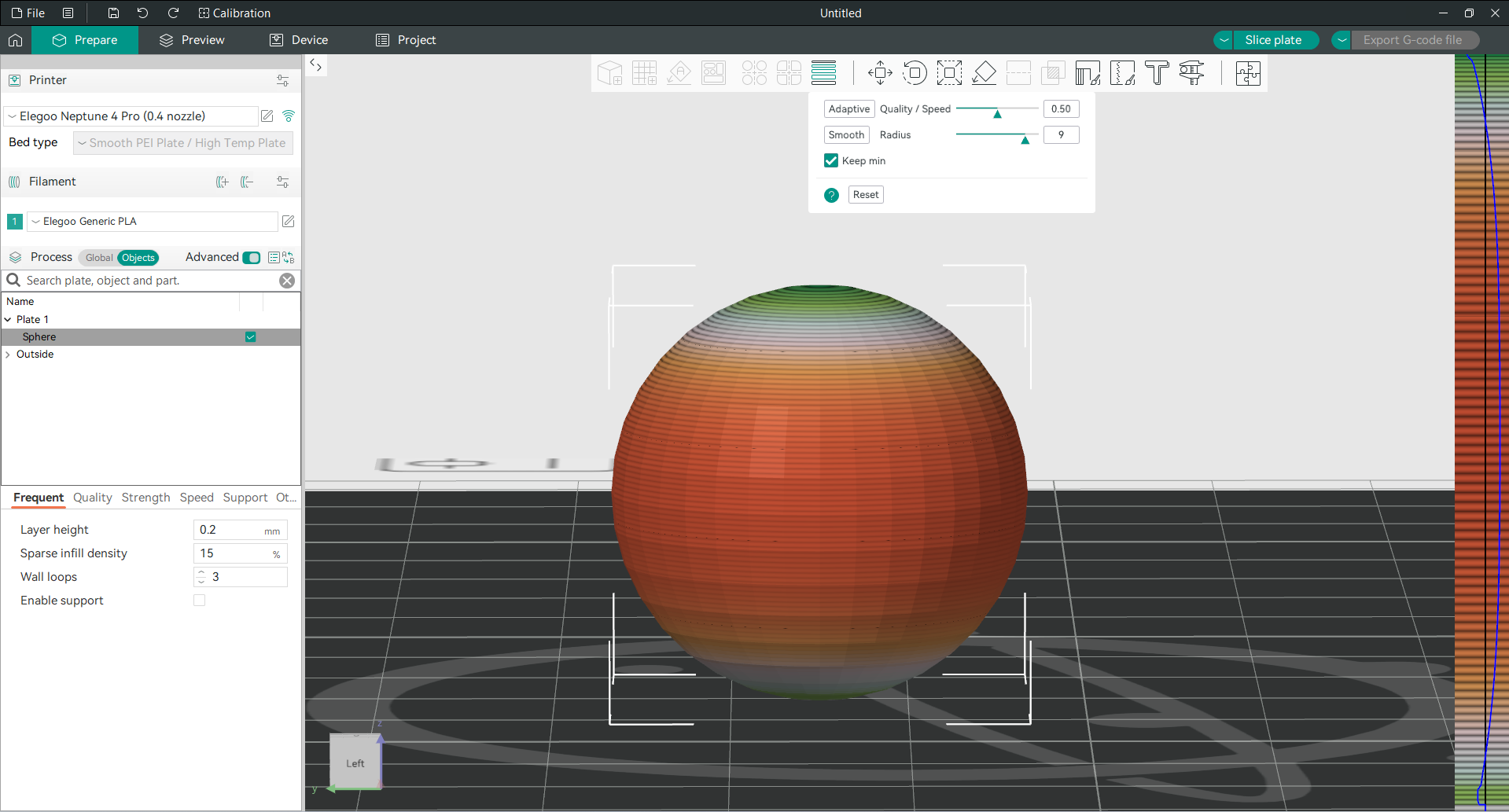

Die Funktion „Minimum beibehalten“ erhält kleine Details beim Glätten.

Das richtige Profil für Ihren Druck finden​

Nachdem Sie nun wissen, wie die adaptive Schichthöhe funktioniert, stellt sich die Frage: Wie wählen Sie die richtigen Einstellungen für Ihr Modell? Als Faustregel gilt: Beginnen Sie mit einem Schichthöhenprofil, das dem Großteil des Drucks entspricht. Wenn Sie beispielsweise eine 0,4-mm-Düse verwenden, eignet sich eine Schichthöhe von 0,15 mm für die meisten Drucke gut.

Die adaptive Schichthöhe ermöglicht es Ihnen jedoch, diese Grenzen zu erweitern. Sie könnten beispielsweise ein 0,2-mm-Profil für schnellere Drucke verwenden und dennoch von dünneren Schichten bei komplexen Kurven profitieren.

Worauf Sie achten sollten: Prime Tower und Stützen​

Bevor Sie adaptive Schichthöhen verwenden, sollten Sie Folgendes beachten: Wenn Sie mit mehreren Farben oder Materialien drucken, müssen Sie sicherstellen, dass alle Objekte auf Ihrer Druckplatte dieselben Einstellungen für adaptive Schichthöhen verwenden. Andernfalls funktioniert der Prime Tower nicht. Der Grund dafür ist, dass der Prime Tower die Höhe der Objektschichten anpassen muss, und unterschiedliche Höhen führen zu Fehlern.

Auch organische Baumstützen werden derzeit noch nicht mit variabler Schichthöhe unterstützt. Falls Ihr Modell diese Art von Stützen erfordert, müssen Sie – zumindest vorerst – eine einheitliche Schichthöhe verwenden.

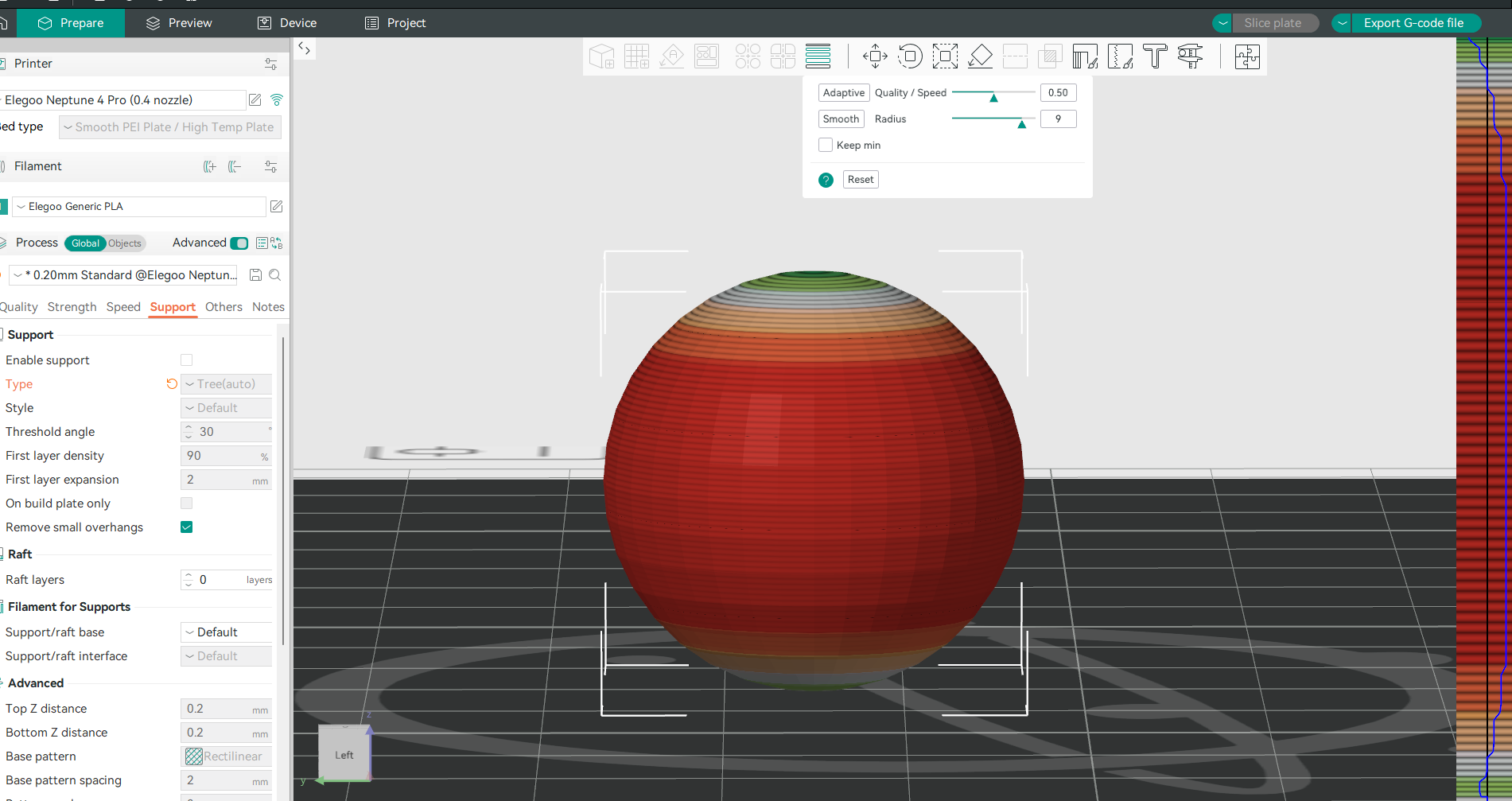

Organische Baumstützen werden nicht mit variabler Schichthöhe unterstützt.

Häufig gestellte Fragen​

  1. Was ist die adaptive Schichthöhe in Orca Slicer?

Die adaptive Schichthöhe passt die Schichthöhe automatisch an die Komplexität Ihres Modells an. Sie verwendet dünnere Schichten für detaillierte Bereiche und dickere Schichten für flache Bereiche, um glattere Druckergebnisse zu erzielen und Zeit zu sparen.

  1. Wie verbessert die adaptive Schichthöhe die Druckqualität?

Durch das Auftragen dünnerer Schichten auf komplexe Bereiche wie Kurven und dickerer Schichten auf einfache Bereiche reduziert die adaptive Schichthöhe sichtbare Schichtlinien (den sogenannten „Leitereffekt“). So erhalten Sie glattere Oberflächen, ohne die Druckgeschwindigkeit zu beeinträchtigen.

  1. Wann sollte ich die adaptive Schichthöhe verwenden?

Die adaptive Schichthöhe eignet sich gut für Modelle mit detaillierten Teilen, Kurven oder Neigungen, bei denen es auf Präzision ankommt. Für einfache, flache Modelle ist eine einheitliche Schichthöhe möglicherweise ausreichend.

  1. Wie aktiviere ich die adaptive Schichthöhe in Orca Slicer?

Laden Sie Ihr Modell in OrcaSlicer und wählen Sie das Werkzeug „Variable Schichthöhe“ in der oberen Werkzeugleiste aus. Verwenden Sie den Schieberegler „Qualität/Geschwindigkeit“, um ein ausgewogenes Verhältnis zwischen Detailgenauigkeit und Druckzeit zu erzielen.

  1. Wie funktioniert der Schieberegler „Qualität/Geschwindigkeit“?

Mit diesem Schieberegler können Sie Druckqualität und -geschwindigkeit ausbalancieren. Stellen Sie ihn auf „Qualität“ für dünnere Schichten und mehr Details, auf „Geschwindigkeit“ für dickere Schichten und einen schnelleren Druck.

  1. Wird die Verwendung adaptiver Schichthöhen meinen Druck verlangsamen?

Nein, es beschleunigt den Druckvorgang sogar. Dünnere Schichten werden dort aufgetragen, wo sie benötigt werden, dickere Schichten bei einfacheren Teilen. So erhalten Sie eine hohe Druckqualität und eine schnellere Druckgeschwindigkeit.

  1. Kann ich die adaptive Schichthöhe für alle Modelle verwenden?

Ja, die adaptive Schichthöhe funktioniert mit den meisten Modellen, insbesondere mit komplexen Geometrien. Bei einfachen Formen kann jedoch eine einheitliche Schichthöhe ausreichend sein.

  1. Gibt es Einschränkungen bei der Verwendung der adaptiven Schichthöhe?

Ja, bei Verwendung mehrerer Farben oder Materialien müssen alle Objekte auf der Platte die gleichen Layerhöheneinstellungen haben, sonst funktioniert der Prime Tower nicht. Organische Baumstützen sind derzeit noch nicht mit variabler Layerhöhe kompatibel.

  1. Welche Vorteile bietet das Glätten von Übergängen zwischen Layerhöhen?

Die Glättungsfunktion beseitigt harte Sprünge zwischen den Schichthöhen und sorgt für eine glattere Oberfläche Ihres Drucks, insbesondere in gekrümmten Bereichen.

Schlussbetrachtungen​

Die adaptive Schichthöhe von Orca Slicer ist nicht nur ein Feature, sondern revolutionär. Sie vereint Präzision und Geschwindigkeit. Durch die Anpassung der Schichthöhe über Ihr gesamtes Modell müssen Sie sich nicht mehr zwischen Qualität und Geschwindigkeit entscheiden. Ob Künstler, der Skulpturen perfektioniert, oder Ingenieur, der Prototypen optimiert – die adaptive Schichthöhe ermöglicht Ihnen, Ihre Drucke auf ein neues Niveau zu heben.

Je mehr Sie mit dieser Funktion experimentieren, desto glatter, schneller und effizienter werden Ihre Drucke. Probieren Sie also weiter aus, experimentieren Sie weiter und vor allem: Drucken Sie weiter! Dank der adaptiven Schichthöhe werden Ihre 3D-Drucke von nun an nur noch besser.
