Naprawa pasów Z/drgania: kompleksowy przewodnik
Wstęp
Wyobraź sobie, że spędziłeś godziny czekając na zakończenie wydruku 3D, a potem nagle okazuje się, że ma on nieoczekiwane i niechciane paski lub linie. Ten problem, znany jako Z-banding, jest częstym problemem w druku 3D. To tak, jakby rysować prostą linię, ale linijka ciągle się przesuwała, pozostawiając poszarpaną linię zamiast gładkiej. Z-banding może sprawić, że wydrukowane obiekty 3D będą wyglądać jak paski zamiast mieć gładką, równą powierzchnię.
Ale dlaczego powinniśmy się tym przejmować? Cóż, te linie to nie tylko problem estetyczny. Mogą osłabić i obniżyć funkcjonalność wydrukowanych w 3D elementów. Wyobraź to sobie jako budowanie wieży z klocków: jeśli klocki nie zostaną odpowiednio ułożone, wieża nie będzie tak wytrzymała. Dlatego tak ważne jest, aby każdy, kto korzysta z drukarki 3D, niezależnie od tego, czy jest hobbystą, czy profesjonalistą, wiedział, jak sobie z tym poradzić. Ten poradnik pomoże Ci to osiągnąć, zmieniając frustrujące linie w przeszłość i pomagając Ci uzyskać najlepsze rezultaty z projektów drukowania 3D.
Zrozumienie pasm Z i drgań Z
Czym jest pasmo Z?

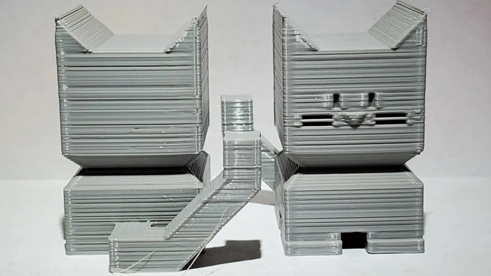

Wyobraź sobie, że drukujesz obiekt 3D i zauważasz, że na jego powierzchni biegną poziome linie lub pasma. Linie te sprawiają, że powierzchnia wydaje się szorstka i wygląda jak żebrowana. To właśnie nazywamy Z Bandingiem. To tak, jakbyś malował ścianę – zamiast gładkiego wykończenia, powstają smugi, które pokazują każde pociągnięcie pędzla. W druku 3D Z Bandingiem występuje, gdy warstwy wydruku nie układają się idealnie, tworząc widoczne linie.
Czym jest Z Wobble?
Teraz zastanów się, dlaczego te linie mogą się pojawiać. Jedną z częstych przyczyn jest zjawisko zwane „drganiem osi Z”. Dotyczy ono bardziej drukarki niż samego wydruku. Oś Z w drukarce odpowiada za ruch głowicy w górę i w dół. Jeśli ta oś jest nieco przechylona – wyobraź sobie lekko chwiejną drabinę – ruch nie będzie idealnie prosty. To drganie może powodować nierówne warstwy wydruku, trochę jak próba ułożenia talerzy na lekko pochylonym stole.
Różnice między pasmem Z a drganiem Z
Czym więc różnią się pasy Z od chybotania Z? Otóż pasy Z to problem widoczny na gotowym wydruku – te irytujące linie lub pasma. To wynik lub objaw problemu. Z kolei chybotanie Z to raczej przyczyna. To mechaniczna usterka drukarki, a konkretnie elementu, który porusza się w górę i w dół (oś Z). Gdy oś Z nie porusza się płynnie, może to prowadzić do widocznych pasów na wydruku.
Przyczyny powstawania pasm Z i chybotania osi Z
Problemy mechaniczne w osi Z

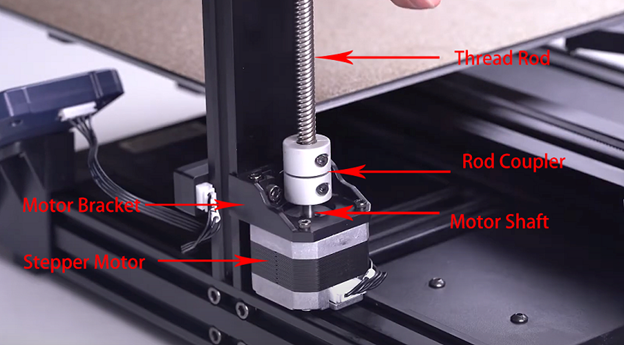

Wyobraź sobie oś Z w swojej drukarce 3D jak precyzyjną windę w wieżowcu. Odpowiada ona za precyzyjne przesuwanie głowicy drukującej w górę i w dół, układając każdą warstwę projektu. Ale jeśli coś jest nie tak z tą windą, na przykład zaczyna szarpać lub nie zatrzymuje się dokładnie na odpowiedniej wysokości, wydruk będzie miał podobne problemy, skutkujące niechcianymi liniami lub pasami Z.
Problemy z silnikiem krokowym

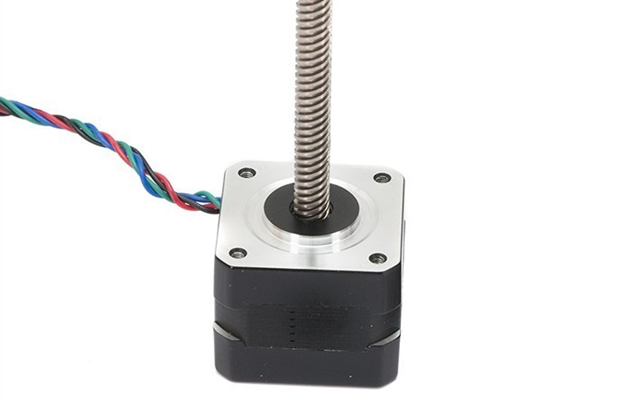

Silnik krokowy w tym kontekście jest jak silnik windy. Jeśli ten silnik zacznie szwankować – być może nie będzie działał płynnie lub będzie się lekko zacinał – winda nie będzie się poruszać tak, jak powinna. To tak, jakbyś próbował narysować prostą linię, drżąc ręką. Efekt? Warstwy nie będą idealnie wyrównane, co spowoduje nierówny wydruk.
Wady śruby pociągowej i łącznika pręta
Wyobraź sobie śrubę pociągową jako szyny prowadzące windy. Szyny te mają za zadanie utrzymać wszystko na właściwym torze, poruszając się prosto w górę i w dół. Ale jeśli te szyny są choćby lekko wygięte lub zdeformowane, winda – a w naszym przypadku głowica drukarki – nie będzie się poruszać prosto, co prowadzi do nierównych warstw.
Z drugiej strony, łącznik prętowy jest jak łącznik łączący windę z kablami. Jeśli łącznik ten nie jest odpowiednio dokręcony lub wyregulowany, winda może się chwiać lub trząść podczas ruchu, zwiększając nierówności i niedokładności wydruku.
Krótko mówiąc, aby drukowanie 3D przebiegało sprawnie, kluczowe jest upewnienie się, że „winda” (oś Z) i wszystkie jej komponenty (silnik, szyny prowadzące i sprzęgło) działają bez zarzutu. Dzięki temu drukarka może precyzyjnie nakładać warstwy projektu, niczym sprawnie działająca winda, która zjeżdża na właściwe piętro.
Niespójności w wytłaczaniu
Mówiąc o niespójnościach wytłaczania w druku 3D, można to porównać do sytuacji, gdy piekarz nakłada lukier na ciasto. Lukier musi gładko i równomiernie wypływać z rękawa cukierniczego, aby uzyskać idealny wzór. Jeśli lukier jest grudkowaty lub jego przepływ jest nierównomierny, wzór będzie nierówny. To samo dzieje się, gdy drukarka 3D ma problemy z układaniem filamentu.
Zatkane dysze
Zatkana dysza jest jak rękaw cukierniczy z zatkaną końcówką. Tak jak piekarz nie może gładko wycisnąć lukru, jeśli końcówka jest zatkana, tak drukarka nie może nałożyć gładkiej warstwy filamentu, jeśli dysza jest zatkana. Może to prowadzić do powstawania lukrów lub plam w wydruku, podobnie jak w przypadku nierówno posmarowanego lukrem ciasta.
Problemy z jakością filamentu i podawaniem
Jakość filamentu i sposób jego podawania do drukarki są niezwykle ważne. Wyobraź sobie, że używasz niskiej jakości lub splątanej włóczki do robienia na drutach. Będzie to frustrujące, z supłami i nierówną grubością, które wpłyną na końcowy efekt. To samo dotyczy druku 3D. Jeśli filament jest złej jakości lub nieprawidłowo podaje się go do drukarki, wydruk będzie miał mnóstwo problemów.
Wahania temperatury
Na koniec porozmawiajmy o temperaturze. Tak jak pieczenie ciasta w odpowiedniej temperaturze jest kluczowe, tak ustawienia temperatury w druku 3D muszą być idealne. Jeśli temperatura jest za wysoka lub za niska, albo ciągle się zmienia, to tak, jakbyśmy próbowali upiec ciasto w piekarniku, który nie potrafi utrzymać stałej temperatury. W efekcie części będą niedopieczone lub spalone, a w druku 3D oznacza to, że części wydruku mogą być zbyt miękkie lub zbyt twarde.
Diagnozowanie pasm Z i chybotania osi Z
Identyfikacja źródeł drgań Z
Wyobraź sobie, że jesteś detektywem próbującym rozwiązać zagadkę, ale w tym przypadku zagadką jest to, dlaczego wydruk 3D nie wychodzi idealnie gładki. Aby rozwikłać problem z Z-Wobble, musisz przyjrzeć się typowym podejrzanym – elementom osi Z drukarki. To jak sprawdzanie kół i zawieszenia samochodu, który jedzie nierówno.
Sprawdź silnik krokowy: Czy porusza się płynnie, czy też ma zacięcia? Błąd silnika może zakłócić cały ruch.
Zbadaj śrubę pociągową: Wyobraź ją sobie jako kręgosłup osi Z. Jeśli jest wygięta lub zdeformowana, wydruki pokażą te chybotania jako nieregularne warstwy.
Sprawdź sprzęgło prętowe: To element łączący silnik ze śrubą pociągową. Jeśli jest luźne lub przesunięte, to tak jak z luźnym zawiasem w drzwiach – elementy nie poruszają się tak, jak powinny.
Rozpoznawanie problemów związanych z wytłaczaniem
Teraz skup się na wytłaczaniu – chodzi o to, jak drukarka układa filament. To jak piekarz wyciskający lukier z dyszy. Jeśli przepływ nie będzie odpowiedni, wzór na torcie nie będzie wyglądał dobrze.
Sprawdź, czy dysze nie są zatkane: Zatkana dysza jest jak zablokowana końcówka do lukru – zakłóca przepływ, powodując nierówny wydruk.
Oceń jakość filamentu: Filament niskiej jakości może prowadzić do wszelkiego rodzaju problemów z drukowaniem. To jak użycie niskiej jakości składników w przepisie – produkt końcowy nie będzie spełniał norm.
Monitoruj ustawienia temperatury: Stała temperatura jest kluczowa. Wahania temperatury mogą zaburzyć proces topienia i utwardzania się filamentu, podobnie jak piekarnik, który nie potrafi utrzymać odpowiedniej temperatury pieczenia.
Rozwiązania naprawiające pasmo Z i chybotanie osi Z
Naprawianie chybotania osi Z
Naprawa Z Wobble wymaga wykonania kilku kluczowych kroków, z których każdy dotyczy konkretnego podzespołu drukarki 3D.
Zabezpieczanie i wymiana silnika krokowego: Silnik krokowy jest kluczowy dla precyzyjnego ruchu. Jeśli nie jest solidnie zamocowany lub działa nieprawidłowo, może to prowadzić do nierównomiernego ułożenia warstw. Dokręcenie śrub może pomóc. Jeśli jednak silnik jest uszkodzony lub zużyty, jego wymiana przywróci wszystko do normy.

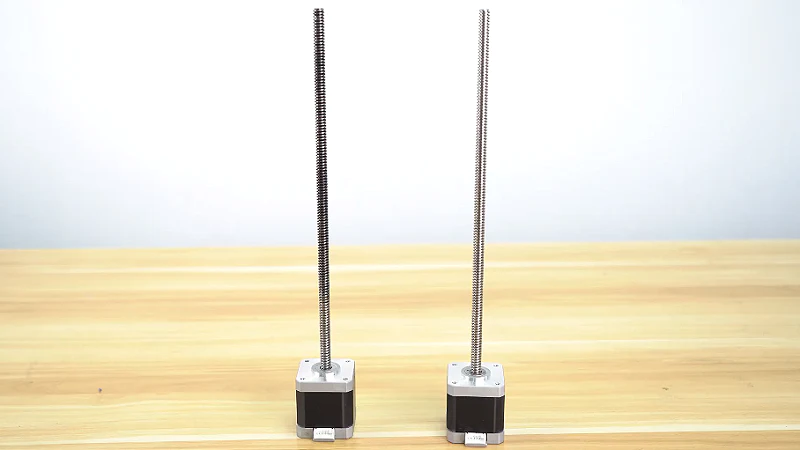

Wyrównanie i wymiana śruby pociągowej: Śruba pociągowa kieruje ruchem pionowym głowicy drukarki. Niewłaściwie wyrównana lub wygięta śruba pociągowa zakłóca ten ruch, powodując powstawanie smug. Ważne jest, aby upewnić się, że śruba pociągowa jest idealnie prosta. Jeśli jest wygięta, konieczna jest wymiana śruby pociągowej, aby zapewnić płynny ruch pionowy.

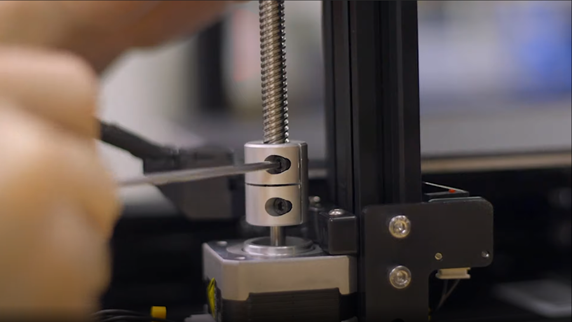

Sprzęgła prętowe: Sprzęgła prętowe łączą różne części układu napędowego drukarki. Luźne sprzęgła mogą powodować niepożądane ruchy lub chybotanie. Dokręcenie tych sprzęgów zapewnia bardziej stabilny i kontrolowany ruch, co jest niezbędne dla uzyskania stałej jakości druku.
Dzięki odpowiedniemu dopasowaniu tych komponentów – silnika, śruby pociągowej i łączników prętowych – można skutecznie zredukować lub wyeliminować drgania osi Z. Efektem są czystsze i bardziej precyzyjne wydruki bez niepożądanego efektu pasmowania.
Rozwiązywanie problemów z wytłaczaniem
Aby rozwiązać problemy z ekstruzją, które mogą prowadzić do powstawania pasm Z, należy skupić się na trzech kluczowych obszarach: dyszach, temperaturze drukowania i jakości filamentu.

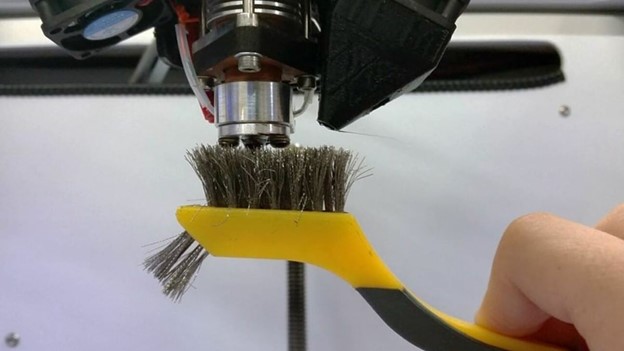

Czyszczenie i wymiana dysz: Dysza drukarki 3D to miejsce, z którego wychodzi filament, podobnie jak końcówka długopisu. Jeśli się zatka, wydruki będą nierównomierne. Regularne czyszczenie dyszy może temu zapobiec. Można to porównać do usuwania zatoru z końcówki długopisu lub węża ogrodowego. Jeśli czyszczenie nie działa, a dysza jest zbyt zatkana lub zużyta, jej wymiana jest jak zakup nowego długopisu – może znacząco odmienić jakość druku.

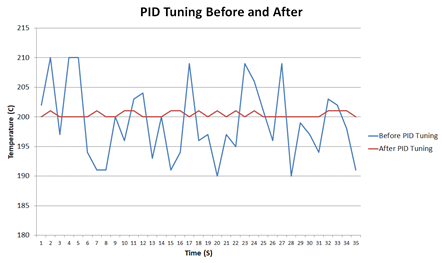

Stabilizacja temperatury drukowania: Temperatura, w której pracuje drukarka, jest jak temperatura w piekarniku podczas pieczenia. Jeśli jest za wysoka lub za niska, albo jeśli temperatura się zmienia, wydruki nie będą dobrze wyglądać. Kluczowe jest utrzymanie stabilnej i stałej temperatury. Może to wymagać dostosowania ustawień drukarki lub upewnienia się, że w miejscu drukowania nie jest zbyt zimno ani przeciągowo.
Wybór wysokiej jakości filamentu: Wreszcie, jakość użytego filamentu ma kluczowe znaczenie. Używanie filamentu niskiej jakości jest jak używanie taniej, wodnistej farby – nie da oczekiwanych rezultatów. Wysokiej jakości filament zapewnia płynne wytłaczanie i powtarzalne rezultaty. Warto zainwestować w dobry filament, aby uniknąć problemów, takich jak nierówne warstwy i słaba przyczepność.
Środki zapobiegawcze i regularna konserwacja
Konserwacja drukarki 3D przypomina dbanie o samochód – regularne kontrole i regulacje są kluczowe dla zapewnienia płynnego działania urządzenia.
Rutynowe kontrole i kalibracja
Regularne sprawdzanie drukarki jest jak regularny przegląd techniczny. Chodzi o wykrycie potencjalnych problemów, zanim staną się poważne. Obejmuje to sprawdzenie wszystkich ruchomych części, upewnienie się, że są prawidłowo ustawione i kalibrację drukarki pod kątem dokładności. Kalibracja jest jak upewnienie się, że waga jest prawidłowo wyważona – gwarantuje, że wydruki będą dokładnie takie, jak zamierzono, zarówno pod względem rozmiaru, jak i szczegółowości.
Znaczenie regularnego smarowania

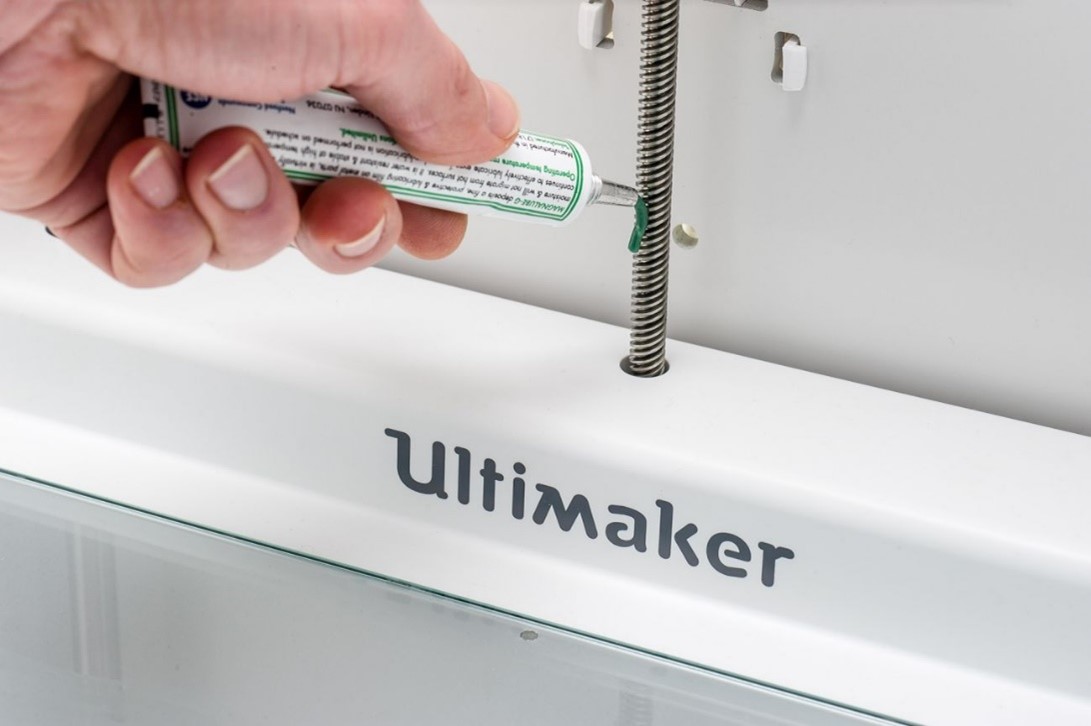

Wyobraź sobie smarowanie jako olej w silniku Twojego samochodu. Tak jak olej zapewnia płynną pracę silnika, regularne smarowanie ruchomych części drukarki zapobiega ich zużyciu. Dzięki temu wszystko porusza się płynnie i cicho, zmniejszając ryzyko awarii mechanicznych. Dobrze nasmarowana drukarka jest mniej podatna na problemy takie jak drgania osi Z i zapewnia długą żywotność części.
Utrzymywanie stałej temperatury
Utrzymywanie stabilnej temperatury podczas drukowania jest jak pieczenie ciasta w stałej temperaturze. Zbyt duże wahania temperatury mogą wpłynąć na jakość wydruków – podobnie jak nierównomierna temperatura w piekarniku może zepsuć ciasto. Jest to szczególnie ważne w środowiskach, w których jest albo za zimno, albo za gorąco. Stała kontrola temperatury pomaga uzyskać równomierne wytłaczanie i prawidłowe przyleganie do stołu roboczego.
Wniosek
Podsumowując, radzenie sobie z pasmowaniem osi Z i drganiami osi Z w druku 3D polega na zrozumieniu mechaniki drukarki i utrzymaniu jej optymalnego stanu. Identyfikując i rozwiązując problemy związane z ustawieniem osi Z, nierównomiernością ekstruzji oraz zapewniając regularną konserwację, taką jak kalibracja i smarowanie, można znacznie poprawić jakość wydruków. Regularne przeglądy i stosowanie wysokiej jakości materiałów są kluczem do płynnego i bezproblemowego druku 3D. Pamiętaj, że odrobina uwagi i dbałości o drukarkę może prowadzić do konsekwentnie doskonałych rezultatów w Twoich projektach druku 3D.
