Correction des bandes Z/oscillations : un guide complet
Introduction
Imaginez avoir passé des heures à attendre la fin d'une impression 3D, pour finalement découvrir des rayures ou des lignes indésirables. Ce problème, appelé « effet de bande Z », est un véritable casse-tête en impression 3D. C'est comme tracer une ligne droite : votre règle glisse sans cesse, ce qui donne un trait irrégulier. L'effet de bande Z peut donner à vos objets imprimés en 3D un aspect strié au lieu d'une surface lisse et uniforme.
Mais pourquoi est-il important de corriger ces lignes ? Elles ne sont pas qu'un simple défaut esthétique. Elles peuvent fragiliser vos impressions 3D et les rendre moins fonctionnelles. Imaginez construire une tour avec des blocs : si ces derniers ne sont pas correctement alignés, la tour sera moins solide. C'est pourquoi il est essentiel pour tout utilisateur d'imprimante 3D, amateur ou professionnel, de savoir comment résoudre ce problème. Ce guide est là pour vous y aider, vous permettant ainsi d'éliminer ces lignes gênantes et d'obtenir des résultats optimaux pour vos impressions 3D.
Comprendre les bandes Z et les oscillations de l'axe Z

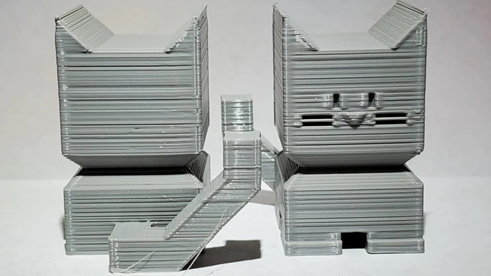

Qu'est-ce que le Z banding ?
Imaginez que vous imprimez un objet 3D et que vous remarquez des lignes ou des bandes horizontales à sa surface. Ces lignes donnent à la surface un aspect rugueux, comme striée. C'est ce qu'on appelle le phénomène de bandes Z. C'est un peu comme lorsqu'on peint un mur et qu'au lieu d'obtenir une finition lisse, on se retrouve avec des traces de pinceau. En impression 3D, les bandes Z apparaissent lorsque les couches de l'objet ne sont pas parfaitement alignées, créant ainsi ces lignes visibles.
Qu'est-ce que le Z Wobble ?
Maintenant, réfléchissez à la raison pour laquelle ces lignes apparaissent. Une cause fréquente est un phénomène appelé « oscillation de l'axe Z ». Ce problème est davantage lié à l'imprimante qu'à l'impression elle-même. L'axe Z de votre imprimante permet le déplacement vertical de la tête d'impression. Si cet axe est légèrement désaxé (imaginez une échelle un peu bancale), le mouvement ne sera pas parfaitement rectiligne. Cette oscillation peut rendre les couches de votre impression irrégulières, un peu comme si vous essayiez d'empiler des assiettes sur une table légèrement inclinée.
Différences entre le Z banding et le Z wobble
Alors, quelle est la différence entre les bandes et le jeu de l'axe Z ? Les bandes sont le défaut visible sur votre impression finale : ces lignes ou bandes disgracieuses. C'est la conséquence, le symptôme d'un problème. Le jeu de l'axe Z, quant à lui, concerne davantage la cause. Il s'agit d'un dysfonctionnement mécanique de votre imprimante, plus précisément au niveau de la partie qui se déplace verticalement (l'axe Z). Lorsque l'axe Z ne se déplace pas correctement, cela peut entraîner l'apparition de ces bandes visibles sur votre impression.
Causes de la bande Z et du balancement de l'axe Z

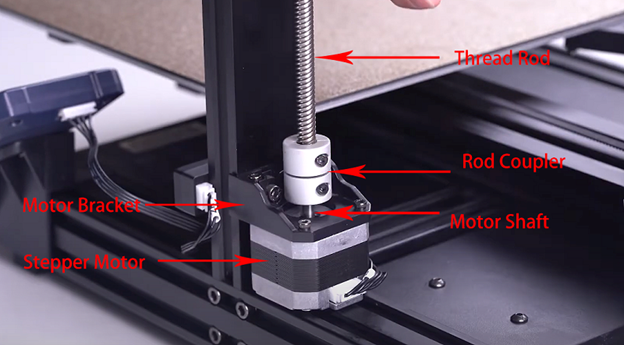

Problèmes mécaniques sur l'axe Z
Imaginez l'axe Z de votre imprimante 3D comme un ascenseur de précision dans un gratte-ciel. Il permet de déplacer la tête d'impression de haut en bas avec une précision extrême, déposant ainsi chaque couche de votre motif. Mais si cet ascenseur présente un dysfonctionnement, par exemple s'il se met à trembler ou ne s'arrête pas exactement au bon étage, votre impression subira les mêmes irrégularités, ce qui se traduira par des lignes indésirables ou des bandes sur l'axe Z.

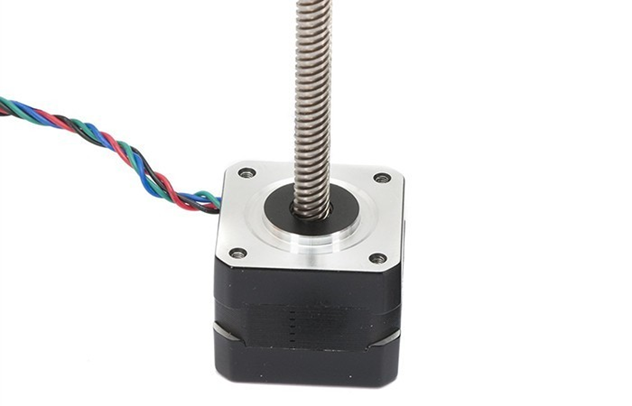

Problèmes de moteurs pas à pas
Dans ce contexte, le moteur pas à pas est comparable au moteur d'un ascenseur. Si ce moteur présente un dysfonctionnement – par exemple, un fonctionnement irrégulier ou des à-coups – l'ascenseur ne fonctionnera pas correctement. C'est comme essayer de tracer une ligne droite avec la main qui tremble. Résultat ? Les couches ne s'aligneront pas parfaitement, ce qui donnera une impression irrégulière.
Défauts de la vis-mère et du coupleur de tige
Ensuite, imaginez la vis-mère comme les rails de guidage d'un ascenseur. Ces rails sont censés assurer un mouvement vertical rectiligne. Mais s'ils sont ne serait-ce qu'un peu tordus ou déformés, l'ascenseur – ou dans notre cas, la tête d'impression – ne se déplacera pas droit, ce qui entraînera des couches irrégulières.
Le coupleur de tige, quant à lui, est comparable à l'accouplement qui relie l'ascenseur à ses câbles. Si cet accouplement n'est pas bien serré ou aligné, l'ascenseur risque de vaciller ou de vibrer lors de ses déplacements, ce qui accentuera les irrégularités et les imprécisions de votre impression.
En résumé, pour une impression 3D optimale, il est essentiel de vérifier que l'axe Z (l'« ascenseur ») et tous ses composants (moteur, rails de guidage et système d'accouplement) fonctionnent parfaitement. Ainsi, votre imprimante pourra déposer les couches de votre motif avec précision, à l'image d'un ascenseur qui glisse sans à-coups jusqu'au bon étage.
Incohérences d'extrusion
Lorsqu'on parle d'irrégularités d'extrusion en impression 3D, imaginez un pâtissier qui glace un gâteau. Le glaçage doit sortir de la poche à douille de façon lisse et régulière pour un résultat parfait. Si le glaçage est grumeleux ou si son flux est irrégulier, le résultat sera brouillon. C'est un peu la même chose lorsque votre imprimante 3D a du mal à déposer le filament.
Buses bouchées
Une buse bouchée, c'est comme une poche à douille dont l'embout est obstrué. De même qu'un pâtissier ne peut pas obtenir un glaçage uniforme si sa douille est bouchée, votre imprimante ne peut pas déposer une couche de filament lisse si la buse est obstruée. Cela peut entraîner des irrégularités ou des bavures dans votre impression, un peu comme un gâteau au glaçage irrégulier.
Problèmes de qualité et d'alimentation du filament
La qualité de votre filament et son alimentation dans l'imprimante sont primordiales. Imaginez utiliser de la laine de mauvaise qualité ou emmêlée pour tricoter : ce sera frustrant, avec des nœuds et une épaisseur irrégulière qui affecteront le résultat final. Il en va de même pour l'impression 3D. Si le filament est de mauvaise qualité ou s'il ne s'alimente pas correctement dans l'imprimante, votre impression présentera toutes sortes de problèmes.
Fluctuations de température
Enfin, parlons de la température. Tout comme pour la cuisson d'un gâteau, la température de cuisson doit être parfaitement maîtrisée en impression 3D. Une température trop élevée, trop basse ou instable revient à essayer de cuire un gâteau dans un four incapable de maintenir une température constante. Le résultat ? Des pièces insuffisamment cuites ou brûlées. En impression 3D, cela signifie que certaines parties de votre pièce imprimée seront trop molles ou trop dures.
Diagnostic des bandes Z et des oscillations de l'axe Z
Identification des sources de variation de l'axe Z
Imaginez-vous dans la peau d'un détective tentant de résoudre une énigme : pourquoi votre impression 3D n'est-elle pas parfaitement lisse ? Pour résoudre le problème de l'oscillation de l'axe Z, il faut examiner les éléments les plus courants : les composants de cet axe. C'est un peu comme vérifier les roues et la suspension d'une voiture qui ne roule pas droit.
Vérifiez le moteur pas à pas : Son mouvement est-il fluide ou présente-t-il des à-coups ? Un dysfonctionnement du moteur peut perturber l’ensemble du mouvement.
Examinez la vis-mère : Considérez-la comme l’élément central de l’axe Z. Si elle est tordue ou déformée, vos impressions présenteront des irrégularités au niveau des couches.
Vérifiez le coupleur de la tige : Cette pièce relie le moteur à la vis-mère. Si elle est desserrée ou mal alignée, c’est comme si une charnière de porte était mal fixée : le mécanisme ne fonctionnera pas correctement.
Identification des problèmes liés à l'extrusion
Intéressons-nous maintenant à l'extrusion : il s'agit de la façon dont l'imprimante dépose le filament. C'est comme un pâtissier qui fait sortir du glaçage d'une buse. Si le débit n'est pas parfait, le motif du gâteau ne sera pas réussi.
Vérifiez si les buses sont bouchées : Une buse bouchée est comme une douille à pâtisserie bloquée : elle perturbe le flux, ce qui donne une impression irrégulière.
Évaluer la qualité du filament : Un filament de mauvaise qualité peut entraîner toutes sortes de problèmes d’impression. C’est comme utiliser des ingrédients bas de gamme dans une recette : le résultat final ne sera pas satisfaisant.
Surveillance des paramètres de température : Une température constante est essentielle. Les fluctuations peuvent perturber la fusion et la solidification du filament, un peu comme un four qui ne parvient pas à maintenir la température de cuisson adéquate.
Solutions pour corriger les problèmes de bandes et d'oscillations en Z
Correction du tremblement de l'axe Z
La correction du problème de l'axe Z Wobble implique quelques étapes clés, chacune ciblant un composant spécifique de votre imprimante 3D.
Fixation et remplacement du moteur pas à pas : Le moteur pas à pas est essentiel à la précision du mouvement. S’il n’est pas correctement fixé ou s’il fonctionne mal, cela peut entraîner une superposition irrégulière des couches. Un simple resserrage des vis peut suffire. Cependant, si le moteur est endommagé ou usé, son remplacement permettra de rétablir le bon fonctionnement de la machine.
Alignement et remplacement de la vis-mère : La vis-mère guide le mouvement vertical de la tête d’impression. Une vis-mère mal alignée ou tordue perturbe ce mouvement et provoque des bandes. Il est important de s’assurer que la vis-mère est parfaitement droite. Si elle est tordue, son remplacement est nécessaire pour un mouvement vertical fluide.

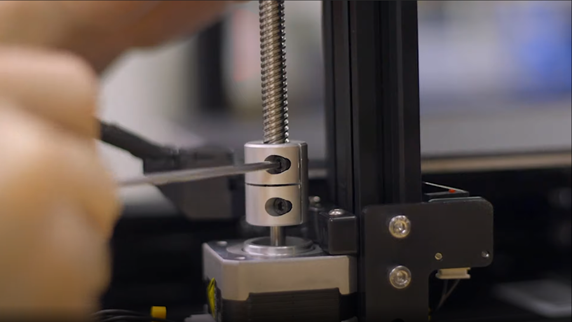

Serrage des accouplements de tiges : Les accouplements de tiges relient les différentes parties du système de mouvement de l’imprimante. Des accouplements desserrés peuvent engendrer des mouvements indésirables ou des oscillations. Le serrage de ces accouplements garantit un mouvement plus stable et contrôlé, essentiel à une qualité d’impression constante.
En agissant sur ces composants (moteur, vis-mère et accouplements de tiges), vous pouvez réduire ou éliminer efficacement le jeu axial. Il en résulte des impressions plus nettes et plus précises, sans bandes indésirables.
Résolution des problèmes d'extrusion
Pour résoudre les problèmes d'extrusion, qui peuvent entraîner un effet de bandes Z, il est important de se concentrer sur trois points clés : les buses, la température d'impression et la qualité du filament.

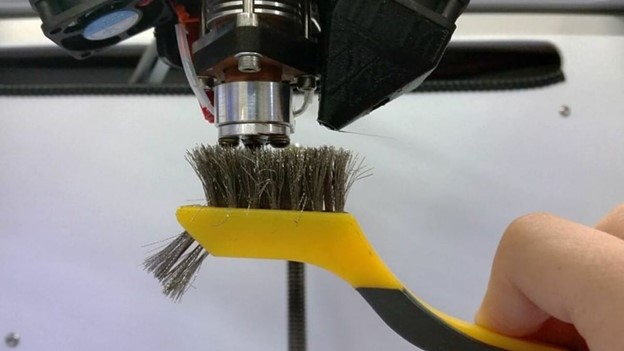

Nettoyage et remplacement des buses : La buse de votre imprimante 3D est l'endroit où le filament sort, un peu comme la pointe d'un stylo. Si elle est bouchée, vos impressions seront irrégulières. Un nettoyage régulier de la buse permet d'éviter ce problème. Imaginez que vous débouchez la pointe d'un stylo ou un tuyau d'arrosage. Si le nettoyage ne suffit pas et que la buse est trop bouchée ou usée, la remplacer, c'est comme acheter un stylo neuf : cela peut transformer vos impressions.

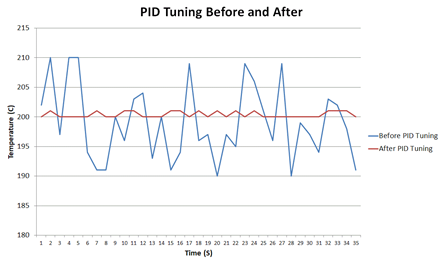

Stabilisation de la température d'impression : La température de fonctionnement de votre imprimante est comparable à la chaleur d'un four lors de la cuisson. Si elle est trop élevée, trop basse ou si elle fluctue, vos impressions seront de mauvaise qualité. Il est donc essentiel de maintenir une température stable et constante. Cela peut impliquer d'ajuster les paramètres de votre imprimante ou de s'assurer que l'environnement d'impression n'est ni trop froid ni exposé aux courants d'air.
Choisir un filament de haute qualité : Enfin, la qualité du filament utilisé est cruciale. Utiliser un filament de mauvaise qualité revient à utiliser une peinture bon marché et diluée : le résultat ne sera pas à la hauteur de vos attentes. Un filament de haute qualité garantit une extrusion fluide et des résultats constants. Investir dans un bon filament est judicieux pour éviter les problèmes de couches irrégulières et de mauvaise adhérence.
Mesures préventives et entretien régulier
L’entretien d’une imprimante 3D est similaire à celui d’une voiture : des contrôles et des réglages réguliers sont essentiels pour garantir son bon fonctionnement.
Contrôles de routine et étalonnage
Inspecter régulièrement votre imprimante, c'est comme lui faire faire un bilan de santé. Cela permet de détecter les problèmes potentiels avant qu'ils ne s'aggravent. Il faut vérifier toutes les pièces mobiles, s'assurer de leur alignement et calibrer l'imprimante pour une précision optimale. Le calibrage, c'est comme s'assurer que votre balance est bien équilibrée : il garantit que vos impressions seront conformes à vos attentes, tant en termes de taille que de détails.

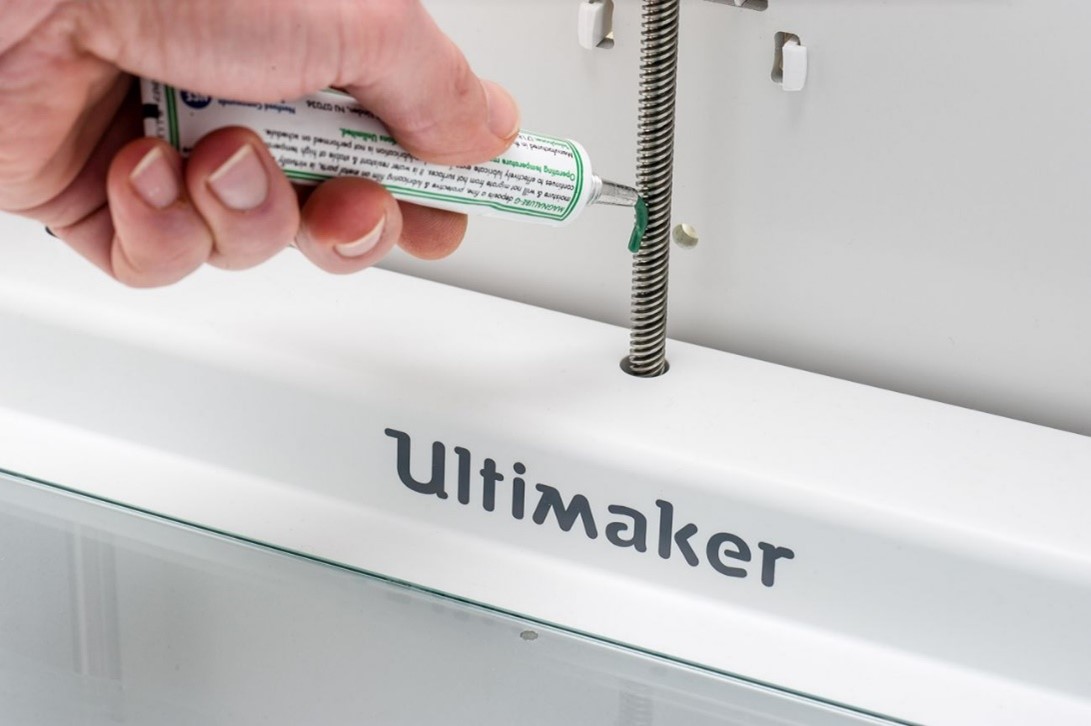

Importance d'une lubrification régulière
Imaginez la lubrification comme l'huile moteur de votre voiture. De même que l'huile assure le bon fonctionnement du moteur, une lubrification régulière des pièces mobiles de votre imprimante prévient l'usure. Elle garantit un fonctionnement fluide et silencieux, réduisant ainsi les risques de pannes mécaniques. Une imprimante bien lubrifiée est moins sujette aux problèmes tels que le tremblement de l'axe Z et assure la longévité de ses composants.
Maintien de températures constantes
Maintenir une température stable pendant l'impression est comparable à la cuisson d'un gâteau à feu constant. Si la température fluctue trop, la qualité des impressions peut s'en trouver affectée, tout comme une température de four irrégulière peut gâcher un gâteau. Ceci est particulièrement important dans les environnements trop froids ou trop chauds. Un contrôle constant de la température permet d'obtenir une extrusion uniforme et une bonne adhérence au plateau d'impression.
Conclusion
En résumé, la résolution des problèmes de bandes et de vibrations sur l'axe Z en impression 3D repose sur la compréhension du fonctionnement de votre imprimante et son maintien en parfait état. En identifiant et en corrigeant les problèmes d'alignement de l'axe Z et les irrégularités d'extrusion, et en assurant un entretien régulier (calibration, lubrification, etc.), vous pouvez améliorer considérablement la qualité de vos impressions. Des contrôles réguliers et l'utilisation de matériaux de qualité sont essentiels pour une impression 3D fluide et sans problème. N'oubliez pas qu'un peu d'attention et de soin apportés à votre imprimante vous permettront d'obtenir des résultats toujours excellents en impression 3D.
