Het verhelpen van Z-banding/wobbeling: een uitgebreide handleiding

Inleiding

Stel je voor dat je uren hebt gewacht tot een 3D-print klaar is, om er vervolgens achter te komen dat er onverwachte en ongewenste strepen of lijnen overheen lopen. Dit probleem, bekend als Z-banding, is een veelvoorkomend probleem bij 3D-printen. Het is alsof je een rechte lijn probeert te tekenen, maar je liniaal steeds wegglijdt, waardoor je een gekartelde lijn krijgt in plaats van een gladde. Z-banding kan ervoor zorgen dat je 3D-geprinte objecten er gestreept uitzien in plaats van een glad, egaal oppervlak te hebben.

Maar waarom zouden we dit moeten oplossen? Nou, deze lijnen zijn niet alleen een cosmetisch probleem. Ze kunnen je 3D-geprinte objecten zwakker en minder functioneel maken. Zie het als het bouwen van een toren met blokken; als de blokken niet goed op elkaar aansluiten, zal de toren niet zo stevig zijn. Daarom is het belangrijk voor iedereen die een 3D-printer gebruikt, of je nu een hobbyist of een professional bent, om te begrijpen hoe je dit probleem kunt aanpakken. Deze handleiding helpt je daarbij, zodat die frustrerende lijnen tot het verleden behoren en je de beste resultaten behaalt met je 3D-printprojecten.

Inzicht in Z-banding en Z-wobble

Wat is Z-banding?

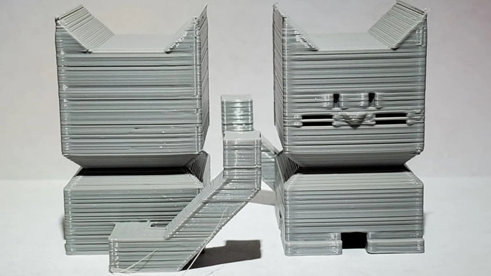

Stel je voor dat je een 3D-object print en je merkt dat er horizontale lijnen of strepen over het oppervlak lopen. Deze lijnen geven het oppervlak een ruw gevoel en het lijkt alsof er ribben op zitten. Dat noemen we Z-banding. Het is vergelijkbaar met het schilderen van een muur: in plaats van een gladde afwerking krijg je strepen die elke penseelstreek laten zien. Bij 3D-printen ontstaat Z-banding wanneer de lagen van je print niet perfect op elkaar aansluiten, waardoor die zichtbare lijnen ontstaan.

Wat is Z Wobble?

Bedenk nu eens waarom die lijnen zouden kunnen verschijnen. Een veelvoorkomende oorzaak is wat Z-wobbel wordt genoemd. Dit heeft meer te maken met de printer zelf dan met de print. De Z-as van je printer zorgt ervoor dat de printkop op en neer beweegt. Als deze as een beetje scheef staat – stel je een licht wiebelende ladder voor – zal de beweging niet perfect recht zijn. Deze wobbel kan ervoor zorgen dat de lagen van je print ongelijkmatig worden, een beetje zoals het stapelen van borden op een licht gekantelde tafel.

Verschillen tussen Z-banding en Z-wobble

Wat is nu precies het verschil tussen Z-banding en Z-wobble? Z-banding is het probleem dat je in je uiteindelijke print ziet – die vervelende lijnen of strepen. Het is het gevolg of symptoom van een probleem. Z-wobble daarentegen gaat meer over de oorzaak. Het is een mechanische hapering in je printer, met name in het onderdeel dat op en neer beweegt (de Z-as). Wanneer de Z-as niet soepel beweegt, kan dit leiden tot die zichtbare strepen in je print.

Oorzaken van Z-banding en Z-wobbel

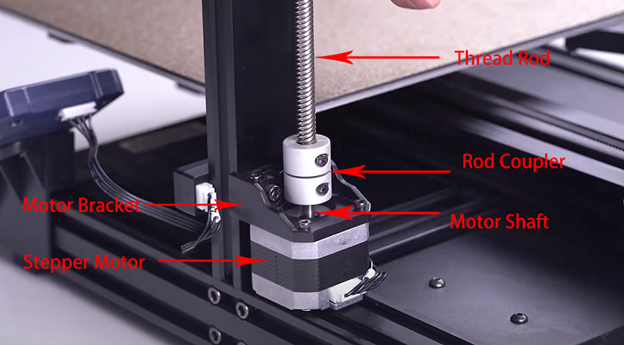

Mechanische problemen in de Z-as

Stel je de Z-as van je 3D-printer voor als een precisielift in een wolkenkrabber. Deze as zorgt ervoor dat de printkop met uiterste precisie op en neer beweegt en zo elke laag van je ontwerp aanbrengt. Maar als er iets mis is met deze lift, bijvoorbeeld als hij schokt of niet precies op de juiste verdieping stopt, zal je print dezelfde problemen vertonen, met ongewenste strepen of Z-banding als gevolg.

Problemen met stappenmotoren

De stappenmotor is in deze context te vergelijken met de motor van een lift. Als deze motor problemen begint te vertonen – bijvoorbeeld als hij niet soepel loopt of hapert – dan beweegt de lift niet zoals het hoort. Het is alsof je een rechte lijn probeert te tekenen terwijl je hand trilt. Het resultaat? Je lagen sluiten niet perfect op elkaar aan, waardoor je een ongelijkmatige afdruk krijgt.

Defecten aan spindel- en stangkoppelingen

Zie de spindel vervolgens als de geleiderails voor de lift. Deze rails zorgen ervoor dat alles op koers blijft en recht omhoog en omlaag beweegt. Maar als deze rails ook maar een beetje verbogen of vervormd zijn, zal de lift – of in ons geval de printkop – niet recht bewegen, wat leidt tot die ongelijkmatige lagen.

De stangkoppeling is daarentegen vergelijkbaar met de koppeling die de lift met de kabels verbindt. Als deze koppeling niet goed vastzit of niet correct is uitgelijnd, kan de lift gaan wiebelen of schudden tijdens de beweging, wat bijdraagt aan de oneffenheden en onnauwkeurigheden in uw afdruk.

Kortom, voor een soepele 3D-printervaring is het cruciaal dat uw 'lift' (de Z-as) en alle bijbehorende onderdelen (de motor, geleiderails en koppeling) perfect functioneren. Op die manier kan uw printer uw ontwerp nauwkeurig laag voor laag printen, net zoals een soepel lopende lift naar de juiste verdieping glijdt.

Extrusie-inconsistenties

Als we het hebben over onregelmatigheden bij de extrusie van 3D-prints, kun je het vergelijken met een bakker die een taart versiert. Het glazuur moet soepel en gelijkmatig uit de spuitzak komen voor een perfect ontwerp. Als het glazuur klonterig is of de stroom ongelijkmatig, wordt het ontwerp rommelig. Dat is vergelijkbaar met wat er gebeurt als je 3D-printer problemen heeft met het aanbrengen van het filament.

Verstopte sproeiers

Een verstopte spuitmond is als een spuitzak met een geblokkeerde punt. Net zoals een bakker geen gladde laag glazuur kan aanbrengen als de spuitmond verstopt is, kan je printer geen gladde laag filament printen als de spuitmond verstopt is. Dit kan leiden tot gaten of klodders in je print, net als een ongelijkmatig geglazuurde taart.

Kwaliteit van het filament en problemen met de filamenttoevoer

De kwaliteit van je filament en hoe het in de printer wordt gevoerd, is enorm belangrijk. Stel je voor dat je garen van lage kwaliteit of in de knoop raakt om te breien. Dat is frustrerend, met knopen en een ongelijke dikte die het eindproduct beïnvloeden. Hetzelfde geldt voor 3D-printen. Als het filament van slechte kwaliteit is of niet goed in de printer wordt gevoerd, zal je print allerlei problemen vertonen.

Temperatuurschommelingen

Tot slot, laten we het over de temperatuur hebben. Net zoals het cruciaal is om een cake op de juiste temperatuur te bakken, moeten de temperatuurinstellingen bij 3D-printen precies goed zijn. Als de temperatuur te hoog of te laag is, of als deze constant verandert, is het alsof je een cake probeert te bakken in een oven die geen constante temperatuur kan handhaven. Je krijgt dan onderdelen die niet gaar zijn of verbrand, en bij 3D-printen betekent dit dat delen van je print te zacht of te hard kunnen zijn.

Diagnose van Z-banding en Z-wobbel

Bronnen van Z-wobbel identificeren

Stel je voor dat je een detective bent die een mysterie probeert op te lossen, maar in dit geval is het mysterie waarom je 3D-print niet perfect glad is. Om de oorzaak van de Z-wobbel te achterhalen, moet je de gebruikelijke verdachten onderzoeken: de onderdelen van de Z-as van je printer. Het is net zoiets als de wielen en de ophanging van een auto controleren als die niet rechtuit rijdt.

Controleer de stappenmotor: Beweegt deze soepel of hapert hij? Een motorstoring kan de hele beweging verstoren.

Controleer de spindel: Beschouw dit als de ruggengraat van de Z-as. Als deze verbogen of kromgetrokken is, zullen uw prints die oneffenheden als onregelmatige lagen laten zien.

Controleer de stangkoppeling: Dit is het onderdeel dat de motor met de spindel verbindt. Als deze los zit of scheef staat, is het alsof een scharnier van een deur los zit – de onderdelen bewegen dan niet zoals het hoort.

Problemen met extrusie herkennen

Richt je aandacht nu op extrusie - dit gaat over hoe de printer het filament aanbrengt. Het is net als een bakker die glazuur uit een spuitmondje spuit. Als de doorstroming niet goed is, zal het taartontwerp er niet mooi uitzien.

Controleer op verstopte spuitmondjes: Een verstopt spuitmondje is vergelijkbaar met een geblokkeerd spuitmondje voor glazuur – het verstoort de doorstroming, waardoor je een ongelijkmatige print krijgt.

Beoordeel de kwaliteit van het filament: Filament van slechte kwaliteit kan allerlei printproblemen veroorzaken. Het is net als het gebruik van ingrediënten van lage kwaliteit in een recept – het eindproduct zal niet aan de verwachtingen voldoen.

Controleer de temperatuurinstellingen: Een constante temperatuur is essentieel. Schommelingen kunnen het smelt- en uithardingsproces van het filament verstoren, net zoals een oven die de juiste baktemperatuur niet kan handhaven.

Oplossingen voor Z-banding en Z-wobbel

Het oplossen van de Z-wobbel

Het verhelpen van Z-wobbel omvat een aantal belangrijke stappen, die elk gericht zijn op een specifiek onderdeel van uw 3D-printer.

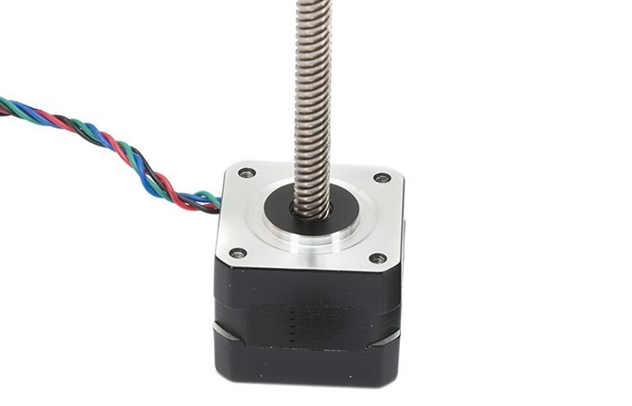

Stappenmotor vastzetten en vervangen: De stappenmotor is cruciaal voor nauwkeurige bewegingen. Als deze niet goed vastzit of defect is, kan dit leiden tot ongelijkmatige lagen. Het aandraaien van de schroeven kan het probleem verhelpen. Als de motor echter beschadigd of versleten is, is vervanging de beste manier om alles weer op orde te krijgen.

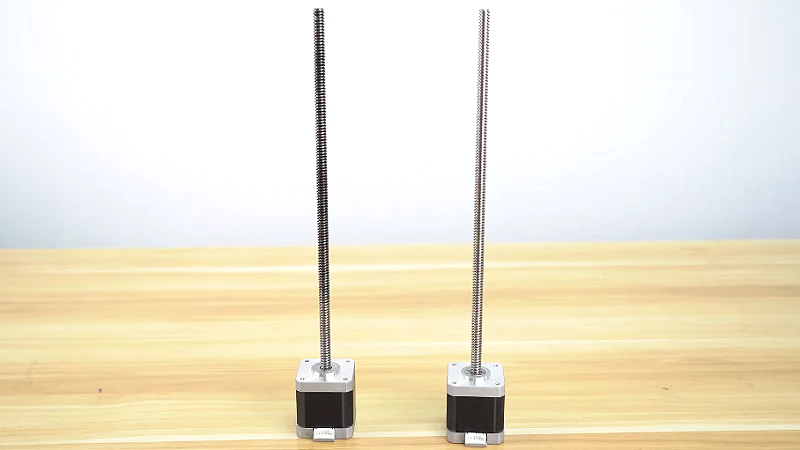

Uitlijnen en vervangen van de spindel: De spindel geleidt de verticale beweging van de printkop. Een verkeerd uitgelijnde of verbogen spindel verstoort deze beweging en veroorzaakt strepen. Het is belangrijk dat de spindel perfect recht staat. Als deze verbogen is, is een nieuwe spindel nodig voor een soepele verticale beweging.

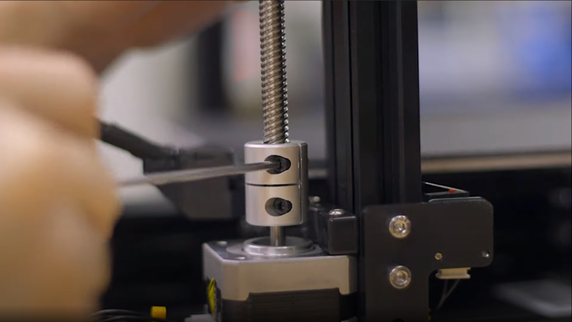

Aandraaien van de stangkoppelingen: De stangkoppelingen verbinden verschillende onderdelen van het bewegingssysteem van de printer. Losse koppelingen kunnen ongewenste bewegingen of trillingen veroorzaken. Door deze koppelingen aan te draaien, wordt een stabielere en gecontroleerdere beweging gegarandeerd, wat essentieel is voor een consistente afdrukkwaliteit.

Door deze componenten aan te pakken - de motor, de spindel en de stangkoppelingen - kunt u Z-wobbel effectief verminderen of elimineren. Dit resulteert in schonere, nauwkeurigere prints zonder de ongewenste strepen.

Het aanpakken van extrusieproblemen

Om problemen met de extrusie, die tot Z-banding kunnen leiden, op te lossen, is het belangrijk om je te concentreren op drie belangrijke aspecten: de nozzles, de printtemperatuur en de kwaliteit van het filament.

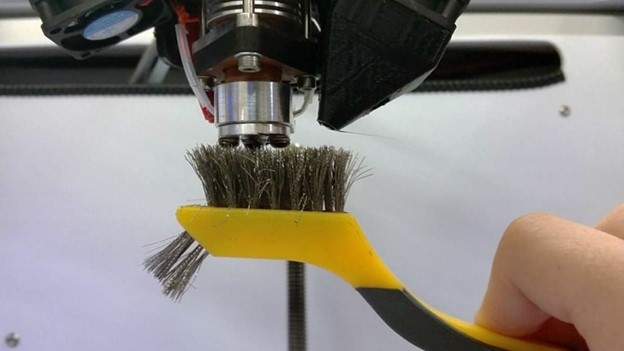

Het reinigen en vervangen van de nozzle: De nozzle van je 3D-printer is de plek waar het filament uitkomt, net als de punt van een pen. Als deze verstopt raakt, zullen je prints inconsistent zijn. Door de nozzle regelmatig te reinigen, kun je dit voorkomen. Zie het als het ontstoppen van een penpunt of een tuinslang. Als reinigen niet werkt en de nozzle te verstopt of versleten is, is het vervangen ervan net zoiets als een gloednieuwe pen kopen – het kan een wereld van verschil maken voor je prints.

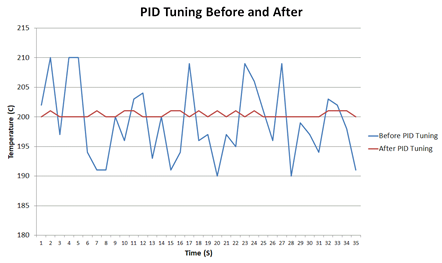

De printtemperatuur stabiliseren: De temperatuur waarop uw printer werkt, is vergelijkbaar met de temperatuur in een oven tijdens het bakken. Als de temperatuur te hoog of te laag is, of als deze constant verandert, zullen uw afdrukken niet goed lukken. Het is essentieel om de temperatuur stabiel en constant te houden. Dit kan betekenen dat u de printerinstellingen moet aanpassen of ervoor moet zorgen dat de printomgeving niet te koud of tochtig is.

Het kiezen van hoogwaardig filament: Tot slot is de kwaliteit van het filament dat u gebruikt cruciaal. Het gebruik van filament van lage kwaliteit is als het gebruik van goedkope, waterige verf – het levert niet de gewenste resultaten op. Hoogwaardig filament zorgt voor een soepele extrusie en consistente resultaten. Het is de investering waard om in goed filament te investeren om problemen zoals ongelijkmatige lagen en slechte hechting te voorkomen.

Preventieve maatregelen en regelmatig onderhoud

Het onderhouden van een 3D-printer is vergelijkbaar met het onderhouden van een auto: regelmatige controles en onderhoudsbeurten zijn essentieel om ervoor te zorgen dat alles soepel blijft werken.

Routinematige controles en kalibratie

Het regelmatig controleren van je printer is als een regelmatige gezondheidscheck. Het gaat erom potentiële problemen op te sporen voordat ze grote problemen worden. Dit houdt in dat je alle bewegende onderdelen controleert, ervoor zorgt dat ze goed uitgelijnd zijn en je printer kalibreert voor nauwkeurigheid. Kalibreren is net zoiets als ervoor zorgen dat je weegschaal goed in balans is – het zorgt ervoor dat je prints precies zo uitkomen als je bedoeld hebt, zowel qua formaat als detail.

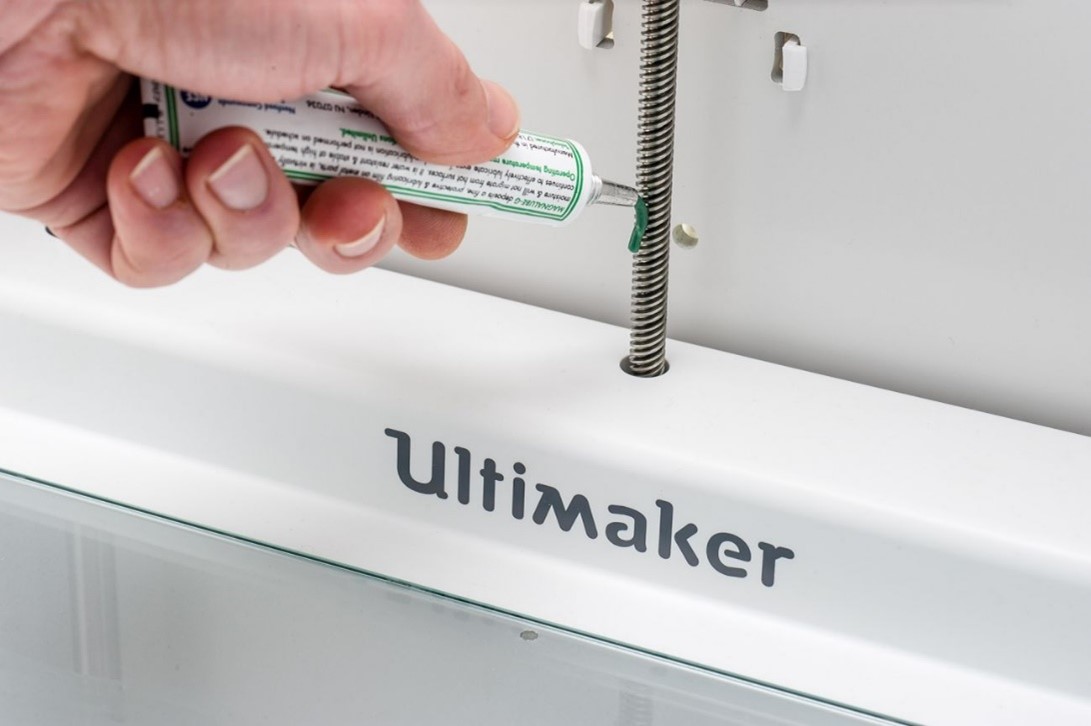

Het belang van regelmatige smering

Zie smering als de olie in de motor van je auto. Net zoals olie de motor soepel laat draaien, voorkomt regelmatige smering van de bewegende onderdelen van je printer slijtage. Het zorgt ervoor dat alles moeiteloos en stil blijft bewegen, waardoor het risico op mechanische storingen afneemt. Een goed gesmeerde printer is minder gevoelig voor problemen zoals Z-wobbel en verlengt de levensduur van de onderdelen.

Constante temperaturen handhaven

Een stabiele temperatuur tijdens het printen handhaven is vergelijkbaar met het bakken van een cake op een constante temperatuur. Als de temperatuur te veel schommelt, kan dit de kwaliteit van je prints beïnvloeden – net zoals een ongelijkmatige oventemperatuur een cake kan verpesten. Dit is vooral belangrijk in omgevingen die te koud of te warm zijn. Een constante temperatuurregeling zorgt voor een gelijkmatige extrusie en een goede hechting aan het printbed.

Conclusie

Samenvattend komt het aanpakken van Z-banding en Z-wobble bij 3D-printen neer op het begrijpen van de mechanica van je printer en het in optimale conditie houden ervan. Door problemen met de Z-as-uitlijning en onregelmatigheden in de extrusie te identificeren en aan te pakken, en door regelmatig onderhoud zoals kalibratie en smering uit te voeren, kun je de kwaliteit van je prints aanzienlijk verbeteren. Regelmatige controles en het gebruik van hoogwaardige materialen zijn essentieel voor soepel en probleemloos 3D-printen. Onthoud: een beetje aandacht en zorg voor je printer kan leiden tot consistent geweldige resultaten bij je 3D-printprojecten.

---
