Cómo corregir la banda Z y el tambaleo: una guía completa
Introducción
Imagina que llevas horas esperando a que termine una impresión 3D y descubres que tiene rayas o líneas inesperadas e indeseadas. Este problema, conocido como bandas Z, es un problema común en la impresión 3D. Es como cuando dibujas una línea recta, pero la regla se resbala constantemente, dejando una línea irregular en lugar de una suave. Las bandas Z pueden hacer que tus objetos impresos en 3D parezcan rayados en lugar de tener una superficie lisa y uniforme.
Pero ¿por qué deberíamos preocuparnos por solucionar esto? Bueno, estas líneas no son solo un problema estético. Pueden debilitar y reducir la funcionalidad de tus artículos impresos en 3D. Piensa en ello como construir una torre con bloques: si los bloques no están bien alineados, la torre no será tan resistente. Por eso es importante que cualquier persona que use una impresora 3D, ya sea aficionado o profesional, sepa cómo solucionar este problema. Esta guía te ayudará a hacerlo, a olvidar esas frustrantes líneas y a obtener los mejores resultados en tus proyectos de impresión 3D.
Entendiendo la banda Z y el bamboleo Z

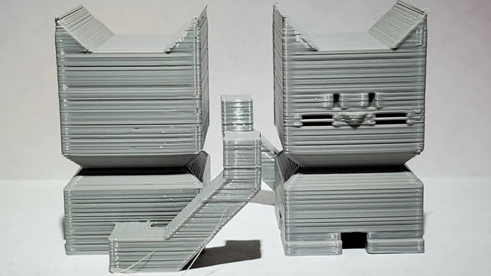

¿Qué es la banda Z?
Imagina que estás imprimiendo un objeto 3D y notas que tiene líneas o bandas horizontales que recorren su superficie. Estas líneas hacen que la superficie se sienta rugosa y parezca estriada. Esto es lo que llamamos "bandas Z". Es como cuando pintas una pared y, en lugar de un acabado liso, terminas con vetas que marcan cada pincelada. En la impresión 3D, las bandas Z se producen cuando las capas de la impresión no se alinean perfectamente, creando esas líneas tan visibles.
¿Qué es Z Wobble?
Ahora, piensa por qué podrían aparecer esas líneas. Una razón común es el bamboleo del eje Z. Esto tiene más que ver con la impresora que con la impresión. El eje Z de tu impresora es el que mueve el cabezal hacia arriba y hacia abajo. Si este eje está un poco descentrado (imagina una escalera ligeramente inestable), el movimiento no será perfectamente recto. Este bamboleo puede provocar que las capas de la impresión queden desiguales, como si intentaras apilar platos en una mesa ligeramente inclinada.
Diferencias entre bandas Z y oscilación Z
¿En qué se diferencian las bandas Z y la oscilación Z? Bueno, las bandas Z son el problema que se observa en la impresión final: esas molestas líneas o bandas. Es la consecuencia o el síntoma de un problema. Por otro lado, la oscilación Z se centra más en la causa. Se trata de un fallo mecánico en la impresora, específicamente en la parte que se mueve hacia arriba y hacia abajo (el eje Z). Cuando el eje Z no se mueve con fluidez, puede provocar esas bandas visibles en la impresión.
Causas de las bandas Z y el bamboleo Z

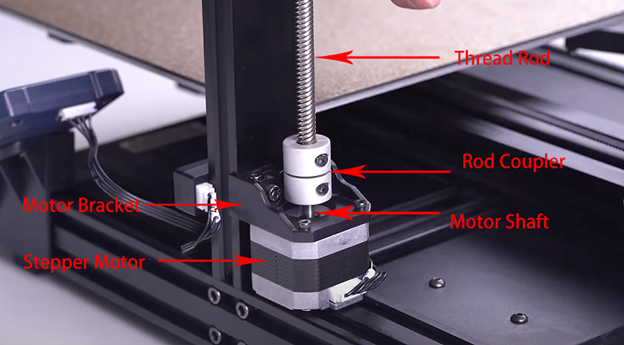

Problemas mecánicos en el eje Z
Imagina el eje Z de tu impresora 3D como un ascensor de precisión en un rascacielos. Es responsable de mover el cabezal de impresión hacia arriba y hacia abajo con precisión milimétrica, colocando cada capa de tu diseño. Pero si algo falla con este ascensor, por ejemplo, si empieza a dar tirones o no se detiene exactamente en el piso que debería, tu impresión experimentará esos mismos problemas, lo que resultará en líneas indeseadas o bandas Z.

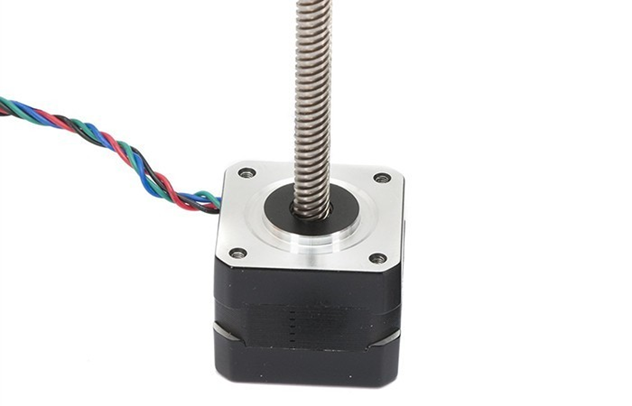

Problemas con el motor paso a paso
En este contexto, el motor paso a paso es como el motor de un ascensor. Si este motor empieza a fallar, ya sea porque no funciona con suavidad o porque se traba un poco, el ascensor no se moverá como debería. Es como intentar dibujar una línea recta con la mano temblorosa. ¿El resultado? Las capas no se alinearán perfectamente, lo que resultará en una impresión irregular.
Defectos en el tornillo de avance y el acoplador de varilla
A continuación, piense en el tornillo de avance como los rieles guía del elevador. Estos rieles mantienen todo en su sitio, moviéndose en línea recta. Pero si estos rieles están, incluso ligeramente, doblados o deformados, el elevador (o en nuestro caso, el cabezal de impresión) no se moverá en línea recta, lo que provocará capas irregulares.
El acoplador de varilla, por otro lado, es como el acoplamiento que conecta el elevador a sus cables. Si este acoplamiento no está bien ajustado o alineado, el elevador podría tambalearse o vibrar al moverse, lo que aumenta las irregularidades e imprecisiones en la impresión.
En resumen, para una experiencia de impresión 3D fluida, es crucial asegurarse de que el elevador (el eje Z) y todos sus componentes (el motor, los rieles guía y el acoplamiento) funcionen correctamente. De esta manera, la impresora puede superponer el diseño con precisión, como un elevador que se desliza suavemente hasta el piso correcto.
Inconsistencias de extrusión
Cuando hablamos de inconsistencias de extrusión en la impresión 3D, imagínenselo como un panadero glaseando un pastel. El glaseado debe salir de la manga pastelera de forma suave y uniforme para lograr un diseño perfecto. Si el glaseado tiene grumos o el flujo es irregular, el diseño quedará descuidado. Esto es similar a lo que ocurre cuando la impresora 3D tiene problemas para colocar el filamento.
Boquillas obstruidas
Una boquilla obstruida es como una manga pastelera con la punta bloqueada. Al igual que un pastelero no puede obtener un glaseado uniforme si la punta está obstruida, la impresora no puede colocar una capa uniforme de filamento si la boquilla está bloqueada. Esto puede provocar huecos o manchas en la impresión, como un pastel con un glaseado irregular.
Problemas de alimentación y calidad del filamento
La calidad del filamento y su alimentación en la impresora son fundamentales. Imagina que usas hilo de baja calidad o enredado para tejer. Será frustrante, con nudos y un grosor desigual que afectarán el producto final. Lo mismo ocurre con la impresión 3D. Si el filamento es de mala calidad o no se alimenta correctamente en la impresora, tu impresión tendrá muchos problemas.
Fluctuaciones de temperatura
Por último, hablemos de la temperatura. Al igual que hornear un pastel a la temperatura adecuada es crucial, la temperatura en la impresión 3D también debe ser la adecuada. Si la temperatura es demasiado alta o demasiado baja, o si cambia constantemente, es como intentar hornear un pastel en un horno que no mantiene una temperatura constante. Las piezas quedarán poco hechas o quemadas, y en la impresión 3D, esto significa que algunas partes de la impresión podrían quedar demasiado blandas o demasiado duras.
Diagnóstico de bandas Z y oscilación Z
Identificación de fuentes de oscilación Z
Imagínate como un detective intentando resolver un misterio, pero en este caso, el misterio radica en por qué tu impresión 3D no sale perfectamente lisa. Para resolver el problema del bamboleo en Z, necesitas analizar los componentes habituales: el eje Z de tu impresora. Es como revisar las ruedas y la suspensión de un coche cuando no va en línea recta.
Revisa el motor paso a paso: ¿Se mueve con fluidez o se traba? Un fallo en el motor puede afectar todo el movimiento.

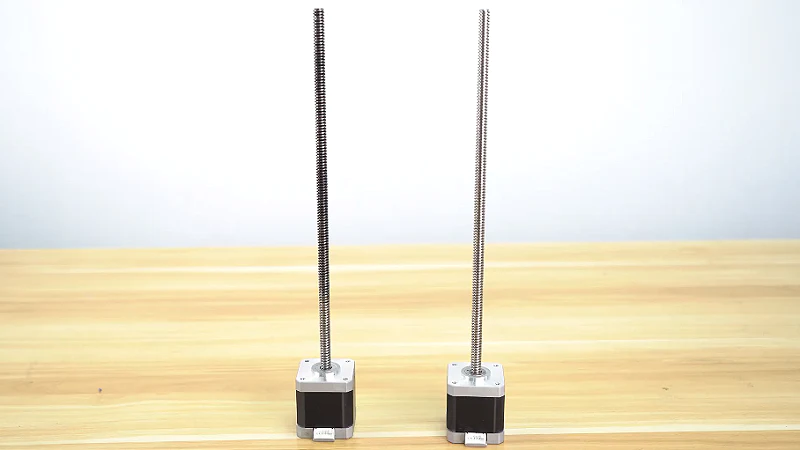

Examine el tornillo de avance: Piense en esto como la columna vertebral del eje Z. Si está doblado o deformado, sus impresiones mostrarán esas oscilaciones como capas irregulares.
Inspeccione el acoplador de varilla: Esta es la pieza que conecta el motor al tornillo guía. Si está flojo o descentrado, es como tener una bisagra suelta en una puerta: las cosas no se mueven como deberían.
Reconociendo problemas relacionados con la extrusión
Ahora, concentrémonos en la extrusión: se trata de cómo la impresora deposita el filamento. Es como un pastelero exprimiendo el glaseado por una boquilla. Si el flujo no es el correcto, el diseño del pastel no quedará bien.
Verifique si hay boquillas obstruidas: Una boquilla obstruida es como una punta de glaseado bloqueada: interrumpe el flujo y deja una impresión desigual.
Evalúa la calidad del filamento: Un filamento de baja calidad puede causar diversos problemas de impresión. Es como usar ingredientes de baja calidad en una receta: el producto final no estará a la altura.
Controla la configuración de temperatura: Una temperatura constante es clave. Las fluctuaciones pueden afectar la fusión y el fraguado del filamento, como un horno que no mantiene la temperatura de horneado adecuada.
Soluciones para corregir las bandas Z y el bamboleo Z
Arreglando el bamboleo del eje Z
Para solucionar el problema del zumbido en el eje Z hay que seguir algunos pasos clave, cada uno de los cuales se centra en un componente específico de la impresora 3D.
Asegurar y reemplazar el motor paso a paso: El motor paso a paso es crucial para un movimiento preciso. Si no está bien asegurado o no funciona correctamente, puede provocar una superposición desigual. Apretar los tornillos podría ser la solución. Sin embargo, si el motor está dañado o desgastado, reemplazarlo solucionará el problema.
Alineación y reemplazo del tornillo guía: El tornillo guía guía el movimiento vertical del cabezal de impresión. Un tornillo guía desalineado o doblado interrumpe este movimiento, causando bandas. Es importante asegurarse de que el tornillo guía esté perfectamente recto. Si está doblado, se necesita un tornillo guía nuevo para un movimiento vertical uniforme.

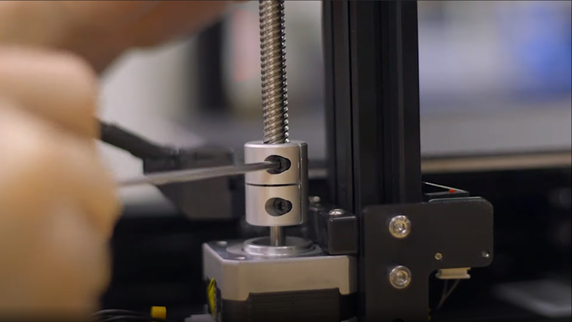

Acoplamientos de varilla de ajuste: Los acopladores de varilla conectan diferentes partes del sistema de movimiento de la impresora. Los acopladores sueltos pueden provocar movimientos o bamboleos no deseados. Ajustar estos acopladores garantiza un movimiento más estable y controlado, esencial para una calidad de impresión uniforme.
Al abordar estos componentes (el motor, el husillo y los acopladores de varilla), puede reducir o eliminar eficazmente la oscilación Z. Esto da como resultado impresiones más limpias y precisas sin las bandas no deseadas.
Abordar los problemas de extrusión
Para solucionar problemas de extrusión, que pueden provocar bandas Z, es importante centrarse en tres áreas clave: las boquillas, la temperatura de impresión y la calidad del filamento.

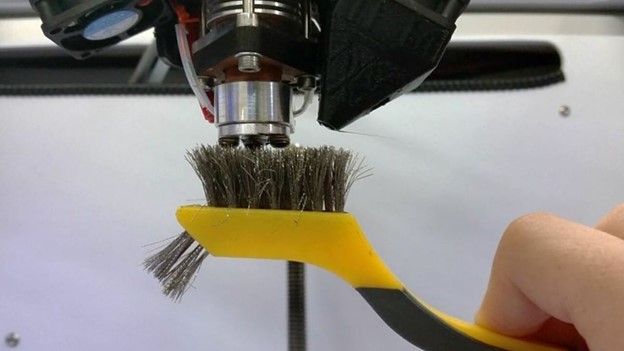

Limpieza y reemplazo de boquillas: La boquilla de tu impresora 3D es por donde sale el filamento, como la punta de un bolígrafo. Si se obstruye, tus impresiones serán irregulares. Limpiar la boquilla con regularidad puede evitarlo. Es como desatascar la punta de un bolígrafo o una manguera de jardín. Si limpiarla no funciona y la boquilla está demasiado obstruida o desgastada, reemplazarla es como comprar un bolígrafo nuevo: puede marcar una gran diferencia en tus impresiones.

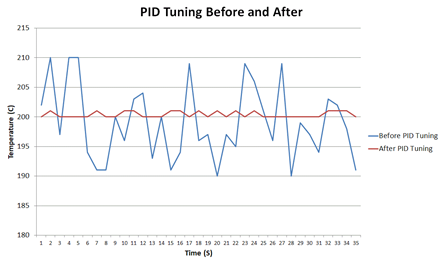

Estabilización de la temperatura de impresión: La temperatura a la que funciona la impresora es como el calor de un horno al hornear. Si está demasiado caliente o demasiado fría, o si cambia constantemente, las impresiones no saldrán bien. Mantener la temperatura estable y constante es fundamental. Esto puede implicar ajustar la configuración de la impresora o asegurarse de que el entorno de impresión no sea demasiado frío ni tenga corrientes de aire.
Elegir filamento de alta calidad: Por último, la calidad del filamento que uses es crucial. Usar filamento de baja calidad es como usar pintura barata y aguada: no te dará los resultados deseados. Un filamento de alta calidad garantiza una extrusión suave y resultados consistentes. Vale la pena invertir en un buen filamento para evitar problemas como capas desiguales y mala adherencia.
Medidas preventivas y mantenimiento periódico
El mantenimiento de una impresora 3D es similar al cuidado de un automóvil: los controles y puestas a punto regulares son fundamentales para garantizar que todo funcione sin problemas.
Controles de rutina y calibración
Inspeccionar regularmente tu impresora es como una revisión de salud. Se trata de detectar cualquier problema potencial antes de que se convierta en un problema grave. Esto implica revisar todas las piezas móviles, asegurar su alineación y calibrar la impresora para garantizar su precisión. Calibrar es como asegurarse de que la báscula esté correctamente equilibrada: garantiza que tus impresiones queden tal como las esperabas, tanto en tamaño como en detalle.

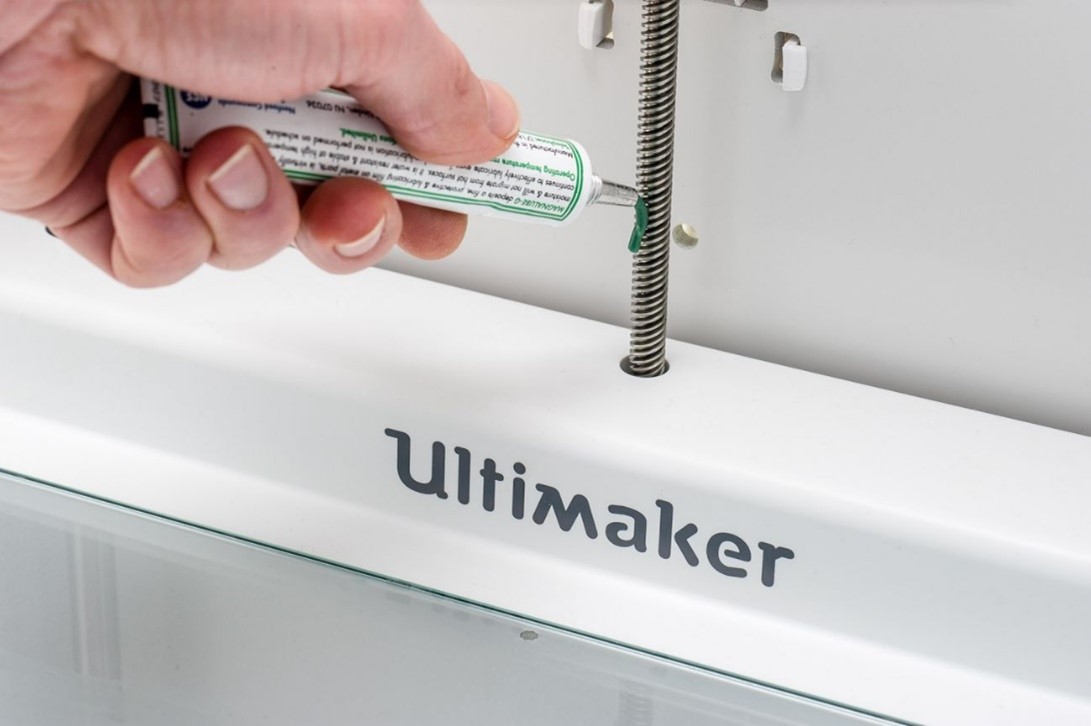

Importancia de la lubricación regular
Piense en la lubricación como el aceite del motor de su coche. Así como el aceite mantiene el motor funcionando sin problemas, la lubricación regular de las piezas móviles de su impresora previene el desgaste. Mantiene todo funcionando de forma suave y silenciosa, reduciendo el riesgo de fallos mecánicos. Una impresora bien lubricada es menos propensa a problemas como el zigzag y garantiza la longevidad de las piezas.
Mantener temperaturas constantes
Mantener una temperatura estable durante la impresión es como hornear un pastel a fuego constante. Si la temperatura fluctúa demasiado, puede afectar la calidad de las impresiones, de forma similar a cómo una temperatura irregular en el horno puede arruinar un pastel. Esto es especialmente importante en entornos demasiado fríos o demasiado calientes. Un control constante de la temperatura ayuda a lograr una extrusión uniforme y una correcta adhesión a la cama de impresión.
Conclusión
En resumen, abordar el problema de las bandas y el bamboleo en Z en la impresión 3D se basa en comprender la mecánica de la impresora y mantenerla en óptimas condiciones. Al identificar y solucionar problemas relacionados con la alineación del eje Z, las inconsistencias en la extrusión y realizar un mantenimiento regular, como la calibración y la lubricación, se puede mejorar significativamente la calidad de las impresiones. Las revisiones periódicas y el uso de materiales de calidad son clave para una impresión 3D fluida y sin problemas. Recuerde que un poco de atención y cuidado a la impresora puede resultar en resultados excelentes y consistentes en sus impresiones 3D.
