Corrigindo o alinhamento/oscilação em Z: um guia completo
Introdução
Imagine que você passou horas esperando a impressão 3D terminar, apenas para descobrir que ela apresenta listras ou linhas inesperadas e indesejadas. Esse problema, conhecido como "banding Z", é uma dor de cabeça comum na impressão 3D. É como quando você está desenhando uma linha reta, mas sua régua fica escorregando, deixando uma linha irregular em vez de uma suave. O "banding Z" pode fazer com que seus objetos impressos em 3D pareçam listrados em vez de terem uma superfície lisa e uniforme.
Mas por que deveríamos nos preocupar em corrigir isso? Bem, essas linhas não são apenas um problema estético. Elas podem tornar seus itens impressos em 3D mais fracos e menos funcionais. Pense nisso como construir uma torre com blocos; se os blocos não estiverem alinhados corretamente, a torre não será tão forte. É por isso que é importante para qualquer pessoa que use uma impressora 3D, seja um amador ou um profissional, entender como lidar com esse problema. Este guia está aqui para ajudá-lo a fazer exatamente isso, transformando essas linhas frustrantes em coisa do passado e ajudando você a obter os melhores resultados em seus projetos de impressão 3D.
Entendendo o Z Banding e o Z Wobble

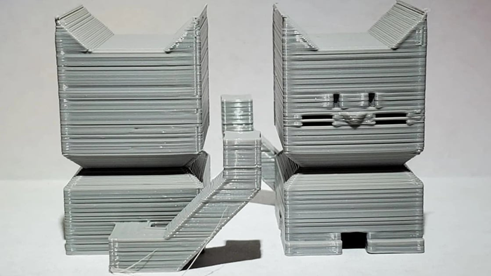

O que é o Bandamento Z?
Imagine que você está imprimindo um objeto em 3D e percebe que ele possui linhas ou faixas horizontais em sua superfície. Essas linhas deixam a superfície áspera ao toque e com aparência de ter nervuras. Isso é o que chamamos de "bandagem Z". É como quando você pinta uma parede e, em vez de um acabamento liso, acaba com marcas que revelam cada pincelada. Na impressão 3D, a "bandagem Z" ocorre quando as camadas da impressão não se alinham perfeitamente, criando essas linhas visíveis.
O que é o Z Wobble?
Agora, pense por que essas linhas podem estar aparecendo. Um motivo comum é algo chamado oscilação no eixo Z. Isso tem mais a ver com a impressora do que com a impressão em si. O eixo Z da sua impressora é o que move a cabeça de impressão para cima e para baixo. Se esse eixo estiver um pouco desalinhado — imagine uma escada ligeiramente bamba —, o movimento não será perfeitamente reto. Essa oscilação pode fazer com que as camadas da sua impressão fiquem irregulares, um pouco como tentar empilhar pratos em uma mesa levemente inclinada.
Diferenças entre Z Banding e Z Wobble
Então, qual a diferença entre Z Banding e Z Wobble? Bem, Z Banding é o problema que você vê na sua impressão final – aquelas linhas ou faixas incômodas. É o resultado ou o sintoma de um problema. Por outro lado, Z Wobble está mais relacionado à causa. É uma falha mecânica na sua impressora, especificamente na parte que se move para cima e para baixo (o eixo Z). Quando o eixo Z não se move suavemente, isso pode levar ao aparecimento dessas faixas visíveis na sua impressão.
Causas do enrugamento e oscilação do eixo Z

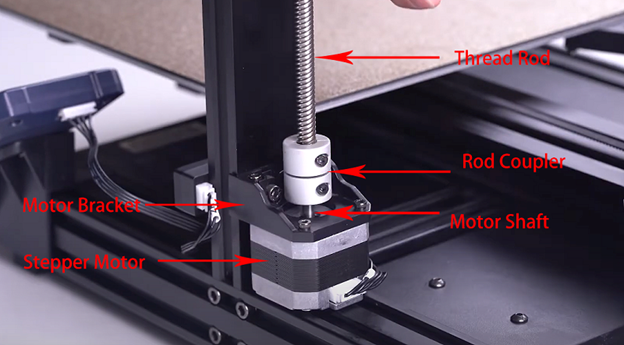

Problemas mecânicos no eixo Z
Imagine o eixo Z da sua impressora 3D como um elevador de precisão em um arranha-céu. Ele é responsável por mover a cabeça de impressão para cima e para baixo com precisão milimétrica, depositando cada camada do seu projeto. Mas se algo estiver errado com esse elevador, digamos que ele comece a dar solavancos ou não pare exatamente no andar correto, sua impressão terá esses mesmos problemas, resultando em linhas indesejadas ou faixas no eixo Z.
Problemas com o motor de passo
Nesse contexto, o motor de passo é como o motor de um elevador. Se esse motor começar a apresentar problemas — talvez não esteja funcionando suavemente ou apresente alguma oscilação —, o elevador não se moverá como deveria. É como tentar desenhar uma linha reta com a mão tremendo. O resultado? As camadas não ficarão perfeitamente alinhadas, resultando em uma impressão irregular.
Defeitos no fuso de esferas e no acoplador de hastes
Em seguida, pense no fuso de esferas como os trilhos-guia do elevador. Esses trilhos devem manter tudo alinhado, movendo-se em linha reta para cima e para baixo. Mas se esses trilhos estiverem minimamente tortos ou deformados, seu elevador – ou, no nosso caso, a cabeça de impressão – não se moverá em linha reta, resultando nessas camadas irregulares.
O acoplador de haste, por outro lado, é como o acoplamento que conecta o elevador aos seus cabos. Se esse acoplamento não estiver firme ou alinhado corretamente, o elevador pode oscilar ou vibrar durante o movimento, aumentando a irregularidade e as imprecisões na sua impressão.
Resumindo, para uma experiência de impressão 3D tranquila, é crucial garantir que o seu "elevador" (o eixo Z) e todos os seus componentes (o motor, os trilhos-guia e o acoplamento) estejam funcionando perfeitamente. Dessa forma, sua impressora poderá depositar as camadas do seu projeto com precisão, assim como um elevador que desliza suavemente até o andar correto.
Inconsistências na extrusão
Quando falamos de inconsistências na extrusão em impressão 3D, pense nisso como um confeiteiro decorando um bolo. A cobertura precisa sair do saco de confeitar de forma suave e consistente para criar um design perfeito. Se a cobertura estiver grumosa ou o fluxo for irregular, o resultado ficará ruim. Isso é semelhante ao que acontece quando sua impressora 3D tem dificuldade em depositar o filamento.
Bicos Entupidos
Um bico entupido é como um saco de confeitar com a ponta bloqueada. Assim como um confeiteiro não consegue espalhar a cobertura uniformemente se o bico estiver entupido, sua impressora não consegue depositar uma camada uniforme de filamento se o bico estiver bloqueado. Isso pode resultar em falhas ou bolhas na sua impressão, assim como acontece com um bolo coberto com glacê de forma irregular.
Qualidade do filamento e problemas de alimentação
A qualidade do filamento e a forma como ele é alimentado na impressora são extremamente importantes. Imagine que você está usando um fio de baixa qualidade ou emaranhado para tricotar. Será frustrante, com nós e espessura irregular afetando o produto final. O mesmo acontece com a impressão 3D. Se o filamento for de má qualidade ou não estiver sendo alimentado corretamente na impressora, sua impressão terá diversos problemas.
Flutuações de temperatura
Por fim, vamos falar sobre temperatura. Assim como assar um bolo na temperatura certa é crucial, as configurações de temperatura na impressão 3D precisam ser precisas. Se a temperatura estiver muito alta ou muito baixa, ou se ficar oscilando, é como tentar assar um bolo em um forno que não consegue manter uma temperatura constante. Você vai acabar com peças mal cozidas ou queimadas e, na impressão 3D, isso significa que partes da sua impressão podem ficar muito macias ou muito duras.
Diagnóstico de bandas em Z e oscilação em Z
Identificando as fontes de oscilação em Z
Imagine-se como um detetive tentando resolver um mistério, mas, neste caso, o mistério é por que sua impressão 3D não está saindo perfeitamente lisa. Para desvendar o problema da oscilação no eixo Z, você precisa examinar os suspeitos de sempre: os componentes do eixo Z da sua impressora. É como verificar as rodas e a suspensão de um carro quando ele não anda em linha reta.
Verifique o motor de passo: Ele está se movendo suavemente ou apresenta travamentos? Uma falha no motor pode comprometer todo o movimento.
Examine o fuso de esferas: Considere-o como a espinha dorsal do eixo Z. Se estiver torto ou deformado, suas impressões mostrarão essas oscilações como camadas irregulares.
Inspecione o acoplador da haste: Esta é a peça que conecta o motor ao fuso de esferas. Se estiver solto ou desalinhado, é como ter uma dobradiça solta em uma porta – as coisas não se moverão como deveriam.
Identificando problemas relacionados à extrusão
Agora, concentre-se na extrusão — trata-se de como a impressora deposita o filamento. É como um confeiteiro espremendo glacê por um bico. Se o fluxo não for perfeito, o desenho do bolo não ficará bom.
Verifique se os bicos estão entupidos: Um bico entupido é como uma ponta de confeitar bloqueada – interrompe o fluxo, resultando em uma impressão irregular.
Avalie a qualidade do filamento: Filamentos de baixa qualidade podem causar diversos problemas de impressão. É como usar ingredientes de baixa qualidade em uma receita – o produto final não ficará bom.
Monitorar as configurações de temperatura: Uma temperatura consistente é fundamental. Flutuações podem interferir na forma como o filamento derrete e endurece, assim como um forno que não consegue manter a temperatura ideal de cozimento.
Soluções para corrigir o alinhamento e a oscilação do eixo Z
Corrigindo a oscilação em Z
Corrigir a oscilação no eixo Z envolve algumas etapas principais, cada uma direcionada a um componente específico da sua impressora 3D.

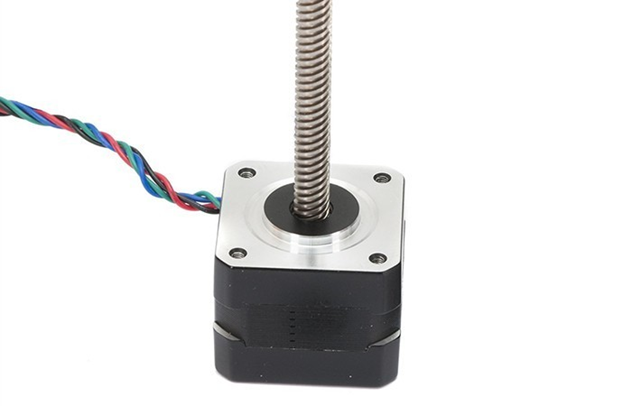

Fixação e Substituição do Motor de Passo: O motor de passo é crucial para movimentos precisos. Se não estiver firmemente fixado ou se estiver com defeito, pode causar irregularidades na aplicação das camadas. Apertar os parafusos pode resolver o problema. No entanto, se o motor estiver danificado ou desgastado, a substituição corrigirá o problema.

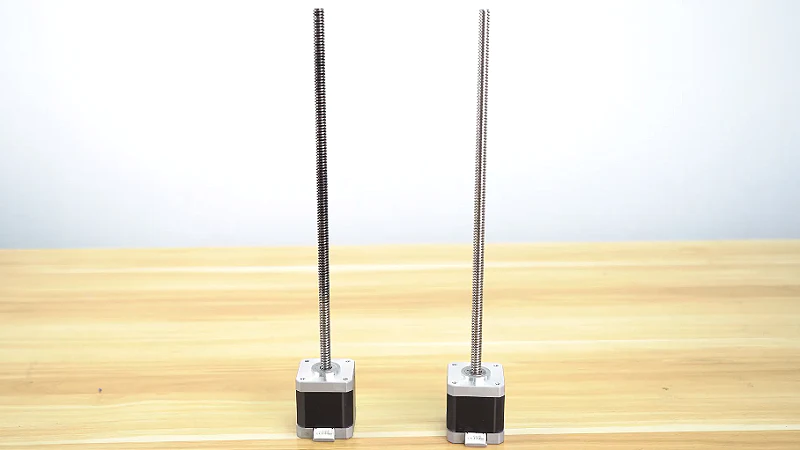

Alinhamento e Substituição do Fuso Guia: O fuso guia o movimento vertical da cabeça de impressão. Um fuso guia desalinhado ou torto interrompe esse movimento, causando faixas na impressão. É importante garantir que o fuso guia esteja perfeitamente reto. Se estiver torto, será necessário substituí-lo para garantir um movimento vertical suave.

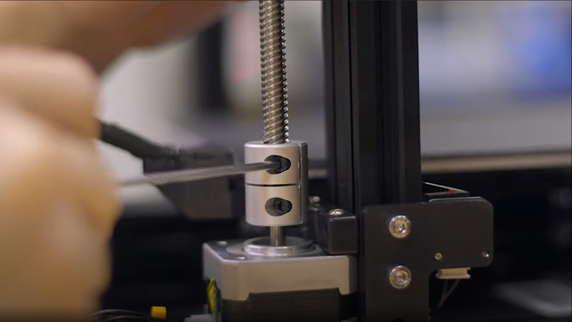

Aperto dos Acopladores de Haste: Os acopladores de haste conectam diferentes partes do sistema de movimentação da impressora. Acopladores soltos podem causar movimentos indesejados ou oscilações. O aperto desses acopladores garante um movimento mais estável e controlado, o que é essencial para uma qualidade de impressão consistente.
Ao ajustar esses componentes — o motor, o fuso de esferas e os acopladores de haste — você pode reduzir ou eliminar efetivamente a oscilação no eixo Z. Isso resulta em impressões mais limpas e precisas, sem as indesejadas faixas.
Solução de Problemas de Extrusão
Para corrigir problemas de extrusão, que podem levar ao aparecimento de faixas no eixo Z, é importante focar em três áreas principais: os bicos, a temperatura de impressão e a qualidade do filamento.

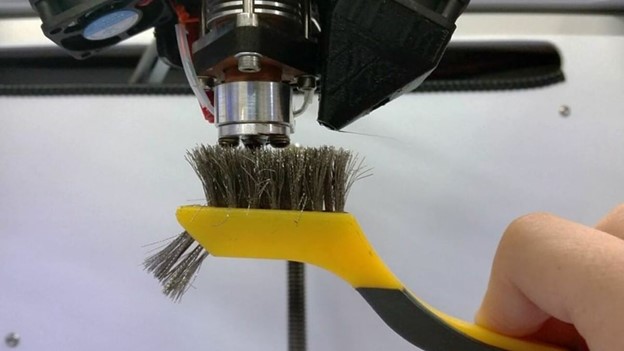

Limpeza e Substituição dos Bicos: O bico da sua impressora 3D é por onde o filamento sai, semelhante à ponta de uma caneta. Se ele entupir, suas impressões ficarão inconsistentes. A limpeza regular do bico pode evitar esse problema. Pense nisso como desentupir a ponta de uma caneta ou uma mangueira de jardim. Se a limpeza não resolver e o bico estiver muito entupido ou desgastado, substituí-lo é como comprar uma caneta nova – pode fazer toda a diferença na sua impressão.

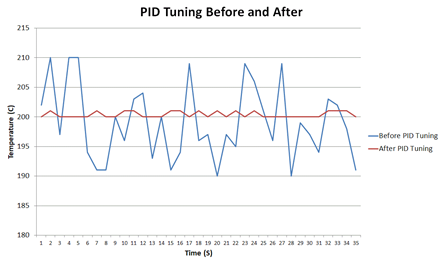

Estabilizando a temperatura de impressão: A temperatura de operação da sua impressora é semelhante ao calor de um forno durante o preparo de bolos. Se estiver muito quente, muito fria ou se variar constantemente, suas impressões não sairão corretamente. Manter a temperatura estável e consistente é fundamental. Isso pode envolver o ajuste das configurações da impressora ou a verificação de um ambiente de impressão que não esteja muito frio ou com correntes de ar.
Escolhendo um filamento de alta qualidade: Por fim, a qualidade do filamento que você usa é crucial. Usar um filamento de baixa qualidade é como usar tinta barata e aguada – você não obterá os resultados desejados. Um filamento de alta qualidade garante uma extrusão suave e resultados consistentes. Vale a pena investir em um bom filamento para evitar problemas como camadas irregulares e má adesão.
Medidas preventivas e manutenção regular
A manutenção de uma impressora 3D é semelhante à manutenção de um carro: verificações e revisões regulares são essenciais para garantir que tudo funcione sem problemas.
Verificações e Calibração de Rotina
Inspecionar sua impressora regularmente é como fazer um check-up de saúde. Trata-se de detectar quaisquer problemas potenciais antes que se tornem grandes. Isso envolve verificar todas as peças móveis, garantir que estejam alinhadas e calibrar a impressora para obter precisão. A calibração é como garantir que sua balança esteja perfeitamente equilibrada – ela assegura que suas impressões saiam exatamente como você as projetou, tanto em tamanho quanto em detalhes.

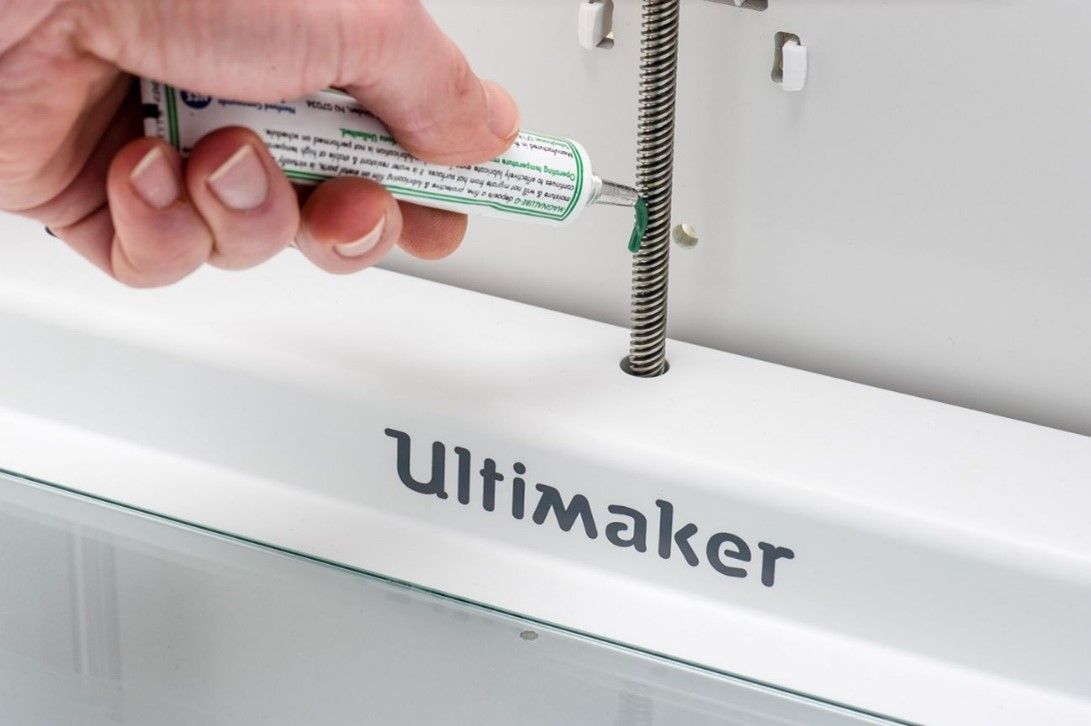

Importância da Lubrificação Regular
Pense na lubrificação como o óleo do motor do seu carro. Assim como o óleo mantém o motor funcionando suavemente, a lubrificação regular das peças móveis da sua impressora previne o desgaste. Ela mantém tudo funcionando sem esforço e silenciosamente, reduzindo o risco de falhas mecânicas. Uma impressora bem lubrificada é menos propensa a problemas como a oscilação do eixo Z e garante a longevidade das peças.
Manter temperaturas consistentes
Manter uma temperatura estável durante a impressão é como assar um bolo em forno constante. Se a temperatura oscilar muito, pode afetar a qualidade das suas impressões — assim como uma temperatura irregular no forno pode arruinar um bolo. Isso é particularmente importante em ambientes muito frios ou muito quentes. O controle consistente da temperatura ajuda a obter uma extrusão uniforme e uma boa aderência à plataforma de impressão.
Conclusão
Resumindo, combater o Z Banding e o Z Wobble na impressão 3D tem tudo a ver com entender a mecânica da sua impressora e mantê-la em ótimas condições. Ao identificar e solucionar problemas relacionados ao alinhamento do eixo Z, inconsistências na extrusão e garantir a manutenção regular, como calibração e lubrificação, você pode melhorar significativamente a qualidade de suas impressões. Verificações regulares e o uso de materiais de qualidade são essenciais para uma impressão 3D suave e sem problemas. Lembre-se: um pouco de atenção e cuidado com sua impressora podem levar a resultados consistentemente excelentes em seus projetos de impressão 3D.
