Калибровка опережения давления в OrcaSlicer: подробное руководство

подсказка

Try JusPrin, the first GenAI 3D printing tool built on OrcaSlicer.

Обзор Pressure Advance

Представьте, что вы рисуете ручкой, которая иногда проливает слишком много чернил, а иногда почти не проливает. В 3D-печати что-то похожее может произойти, когда ваш принтер движется быстро и меняет свою скорость — это может испортить количество выходящего пластика.

Но почему ваш принтер иногда ошибается в количестве выходящего пластика?

В 3D-принтере выход нити зависит от давления внутри сопла. Это как в садовом шланге: нужно достаточное давление воды, чтобы вода начала распыляться. Когда принтер ускоряется или замедляется, например, при прохождении поворотов, требуется некоторое время, чтобы давление сопла догнало его. Если принтер движется слишком быстро и слишком рано, выходит недостаточно нити. А если он замедляется слишком быстро, выходит слишком много нити. Из-за этого углы вашего отпечатка могут выглядеть немного неряшливо, потому что принтер не отрегулировал поток нити в соответствии с изменениями скорости.

И вот тут вступает в дело Pressure Advance. Это умная функция, которая компенсирует эти изменения, гарантируя, что нужное количество нити будет выдавлено при ускорении или замедлении принтера. Благодаря Pressure Advance ваш принтер может лучше справляться с изменениями скорости, что приводит к более плавным и четким отпечаткам, особенно в сложных углах.

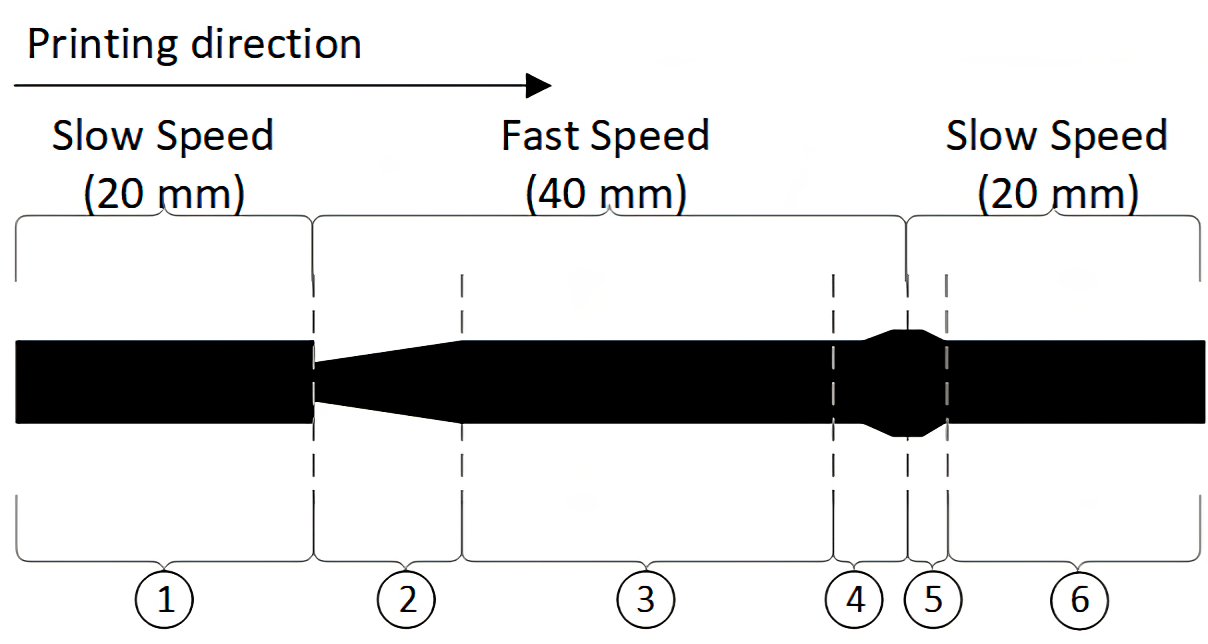

На следующем изображении вы можете лучше понять, как может происходить недоэкструзия и переэкструзия во время изменения скорости, что приводит к недоэкструзии или появлению пятен и пятен. Обычно это происходит в углах отпечатка, где принтер меняет скорость и направление.

И для лучшего понимания давайте узнаем, что означает опережение давления 0,016S?

Значение опережения давления измеряется в секундах. Когда значение опережения давления установлено на 0,016 с, представьте, что вы сообщаете своему 3D-принтеру, что нужно начать готовиться за 0,016 секунд до того, как ему нужно будет изменить скорость. Это как будто вы даете принтеру небольшое предупреждение, чтобы он мог отрегулировать, сколько пластика он выталкивает, убедившись, что это как раз соответствует скорости, с которой он будет двигаться. Это помогает вашим отпечаткам выглядеть чище и более детализированными, особенно когда принтер ускоряется или замедляется.

В этом руководстве мы проведем вас через шаги калибровки Pressure Advance в OrcaSlicer, объяснив важность этого процесса и то, как он может значительно улучшить результаты вашей 3D-печати. Мы рассмотрим различные методы калибровки, доступные в OrcaSlicer, включая их преимущества и то, как выбрать правильный для вашей установки. Кроме того, мы коснемся того, что такое OrcaSlicer и почему он действительно удобен для такого рода настройки.

Понимание OrcaSlicer и его роли в калибровке давления Advance

OrcaSlicer — это программное обеспечение для 3D-печати с открытым исходным кодом, разработанное специально для принтеров FDM (Fused Deposition Modeling). Оно завоевало популярность в сообществе 3D-печати благодаря своему удобному интерфейсу и инновационным функциям. Давайте рассмотрим, что делает OrcaSlicer уникальным:

Происхождение и развитие

OrcaSlicer основан на Bambu Studio, которая, в свою очередь, произошла от PrusaSlicer, который, в свою очередь, произошел от Slic3r. Эта родословная подчеркивает совместную силу программного обеспечения с открытым исходным кодом в мире 3D-печати. Вдохновителем OrcaSlicer является пользователь GitHub SoftFever. С момента своего первого коммита 16 июля 2022 года OrcaSlicer стал высоко оцененным фаворитом среди сообщества.

Чистый и современный пользовательский интерфейс

OrcaSlicer может похвастаться простым в использовании, но мощным интерфейсом, подходящим как для новичков, так и для продвинутых пользователей. Его все-в-одном интерфейс позволяет вам выполнять такие задачи, как позиционирование, нарезка, подготовка, отправка и мониторинг ваших отпечатков без проблем.

Ключевые особенности

• Автоматическая калибровка доступна для всех принтеров.
• Режим сэндвича (улучшенная версия режима внешних периметров) повышает качество печати.
• Точные настройки стенок обеспечивают точные результаты.
• Поддержка преобразования полихолмов упрощает сложную геометрию.
• Совместимость с прошивкой Klipper расширяет ее возможности.
• Наслаждайтесь детальным управлением нарезкой для точной настройки отпечатков.
• OrcaSlicer также поддерживает несколько языков.

OrcaSlicer отлично подходит для тонкой настройки Pressure Advance, поскольку он включает несколько встроенных инструментов для различных процессов калибровки и предоставляет три метода калибровки значения Pressure Advance простым способом на основе настроек вашего принтера. Затем вы можете обновить это значение в OrcaSlicer и получить потрясающие успешные отпечатки.

Доступность платформы

OrcaSlicer доступен на платформах Windows, Mac и Linux. Вы можете загрузить последнюю стабильную или ночную версию прямо с Страница GitHub.

Полное руководство

Если вас заинтересовал OrcaSlicer и вы хотите изучить его подробнее, посетите наш полное руководство. Он охватывает основы и предлагает ссылки на дополнительные статьи, которые помогут вам улучшить свои навыки работы с OrcaSlicer.

Что такое «Pressure Advance»?

Pressure Advance — это функция управления, используемая в 3D-печати для улучшения качества печати, особенно на высоких скоростях, путем управления тем, как выдавливается нить при изменении скорости печати. По сути, она регулирует скорость выдавливания, чтобы компенсировать задержку изменения давления в экструдере. Когда ваш принтер ускоряется или замедляется, Pressure Advance немного опережает время, необходимое для увеличения или уменьшения количества нити, проталкиваемой через сопло. Эта упреждающая регулировка обеспечивает равномерный поток нити, соответствующий движениям принтера.

Разница между давлением продвижения и отвода

Отзыв

Цель: Функция втягивания предназначена для борьбы с просачиванием и застреванием нити, которые возникают, когда из сопла вытекает лишняя нить при его перемещении между областями печати (перемещения, не связанные с печатью).

Как это работает?

Когда печатающая головка перемещается из одной части модели в другую, не выдавливая пластик, ретракция слегка оттягивает нить назад. Это временное втягивание нити предотвращает ее вытекание из сопла во время перемещения. После достижения начала следующей области печати нить отталкивается назад (повторно заправляется) для возобновления печати.

Основная задача: Ретракция в основном направлена на уменьшение количества нежелательных нитей между отдельными частями отпечатка, что обеспечивает более чистую отделку.

Давление вперед

Цель: Pressure Advance улучшает качество печати, компенсируя инерцию нити, протекающей через экструдер и сопло при изменении скорости. Это особенно эффективно при управлении проблемами, связанными с ускорением и замедлением движения экструдера.

Как это работает?

Pressure Advance упреждающе регулирует скорость экструзии до того, как произойдет изменение скорости. Например, он немного увеличивает экструзию перед ускорением и уменьшает ее перед замедлением. Эта упреждающая регулировка обеспечивает равномерное осаждение нити, особенно в начале и конце перемещения печати.

Основной фокус: Pressure Advance направлен на достижение равномерного качества печати и острых углов за счет точного контроля количества выдавливаемой нити во время динамических изменений скорости печати.

Если вы заинтересованы в более глубоком изучении расширенных функций измерения давления, перейдите по ссылке наше полное руководство по этой ссылке.

Преимущества использования правильного значения опережения давления

Теперь, когда мы понимаем, что такое опережение давления, давайте рассмотрим его преимущества:

Более острые углы

Без Pressure Advance углы могут стать закругленными или неровными, когда принтер замедляется и меняет направление. Pressure Advance сохраняет эти углы четкими и чистыми, предотвращая выдавливание излишков нити во время замедления.

Уменьшенная струнность:

Стягивание происходит, когда нить вытекает из сопла при перемещении между секциями печати. Pressure Advance оттягивает нить ровно настолько, чтобы минимизировать нежелательные стягивания во время этих резких движений.

Постоянная экструзия:

Благодаря точному контролю давления нити Pressure Advance обеспечивает равномерную экструзию по всей площади отпечатка, что обеспечивает лучшее качество и прочность поверхности.

Улучшенная скорость печати:

С Pressure Advance принтеры могут работать на более высоких скоростях без ущерба для качества печати. Это позволяет сократить время завершения печати без обычных недостатков повышенной скорости, таких как недоэкструзия или образование пятен.

Теперь, когда вы знаете, что такое подача под давлением, ее преимущества и чем она отличается от отвода, давайте перейдем к выяснению того, как найти оптимальную настройку подачи под давлением для вашего принтера и материала, чтобы добиться наилучших результатов печати.

Orca Slicer предоставляет вам три способа калибровки давления. И важно отметить, что каждый метод имеет две версии: одну для экструдера с прямым приводом (DDE) и одну для экструдера Боудена (Bowden). Обязательно выберите подходящую версию для вашего теста.

Примечание: Если вы используете принтер Bambulab X1 или X1C, не забывайте выбирать опцию «Калибровка потока» во время печати.

Методы калибровки для повышения давления в OrcaSlicer

1. Метод линии

Метод линии — это быстрый и простой способ калибровки значения опережения давления, но помните, что его точность во многом зависит от качества вашего первого слоя. Перед началом этого теста рекомендуется включить выравнивание сетки кровати и откалибровать первый слой.

Шаги для линейного метода:

1. Выберите свою настройку: Начните с выбора принтера, типа нити и процесса печати, который вы собираетесь использовать для теста.
2. Доступ к меню калибровки:

• Откройте меню калибровки в OrcaSlicer.
• Найдите опцию pressure advance.
• Появится новое окно, позволяющее указать, используете ли вы Direct Drive Extruder (DDE) или Bowden setup. Помните, что тестовые значения зависят от типа настройки экструдера.

• Для теста линейного метода выберите PA line.
• Оставьте тестовые значения (start PA, end PA и PA step) такими, какие они есть.
• Нажмите OK, чтобы продолжить.

3. Test Generation:

• Тест будет сгенерирован, но вы не увидите его в окне подготовки, поскольку он создан как пользовательский код.

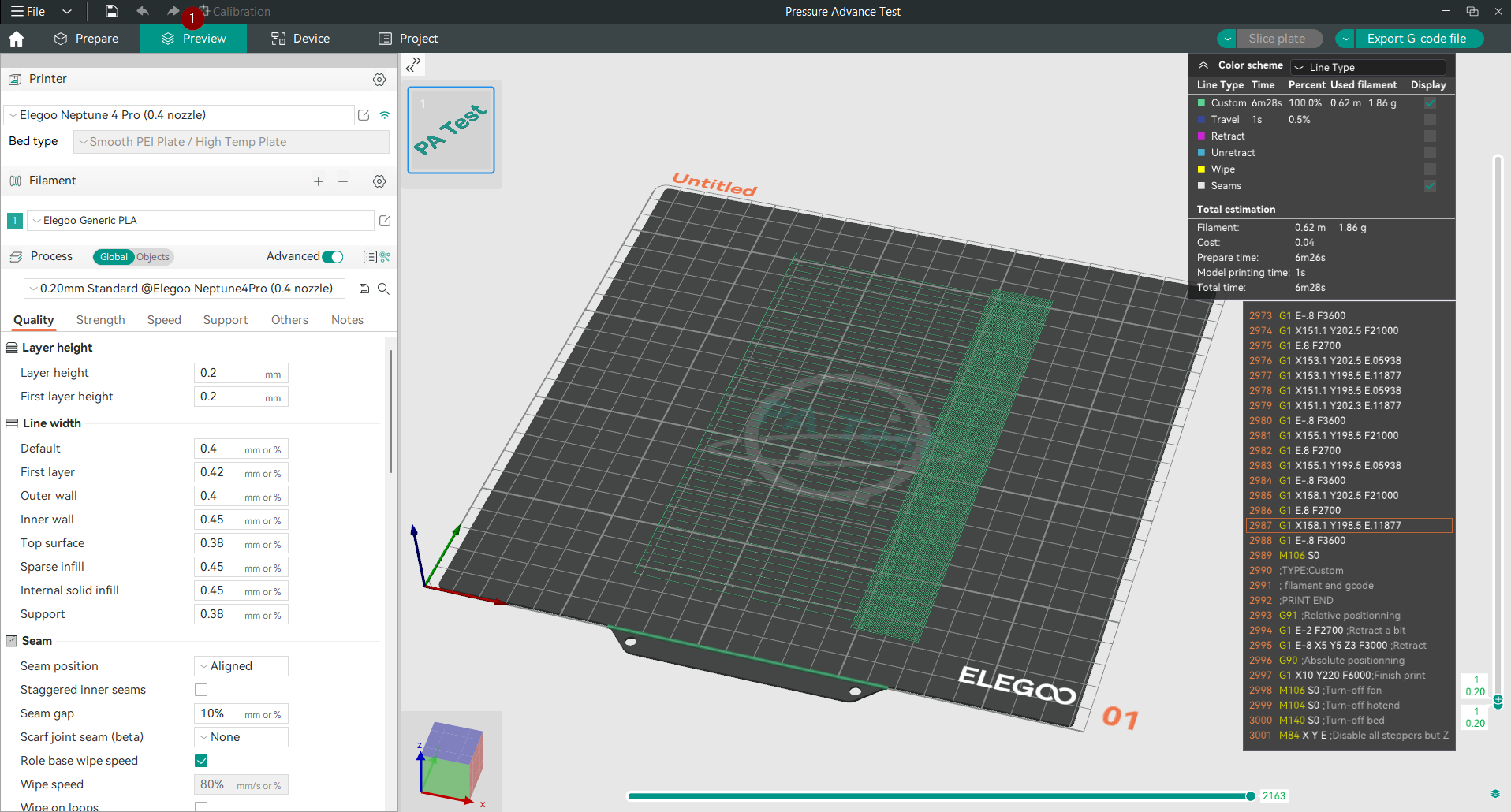

• Вместо этого перейдите на вкладку Предварительный просмотр. Здесь вы найдете нарезанный проект, состоящий из нескольких строк с разными значениями давления.

• Рядом с каждой строкой вы увидите соответствующее значение подачи давления. Это позволяет легко проверить и распознать лучшее значение после печати.

4. Печать и оценка:

• Распечатайте тестовый образец в соответствии с выбранными вами настройками.

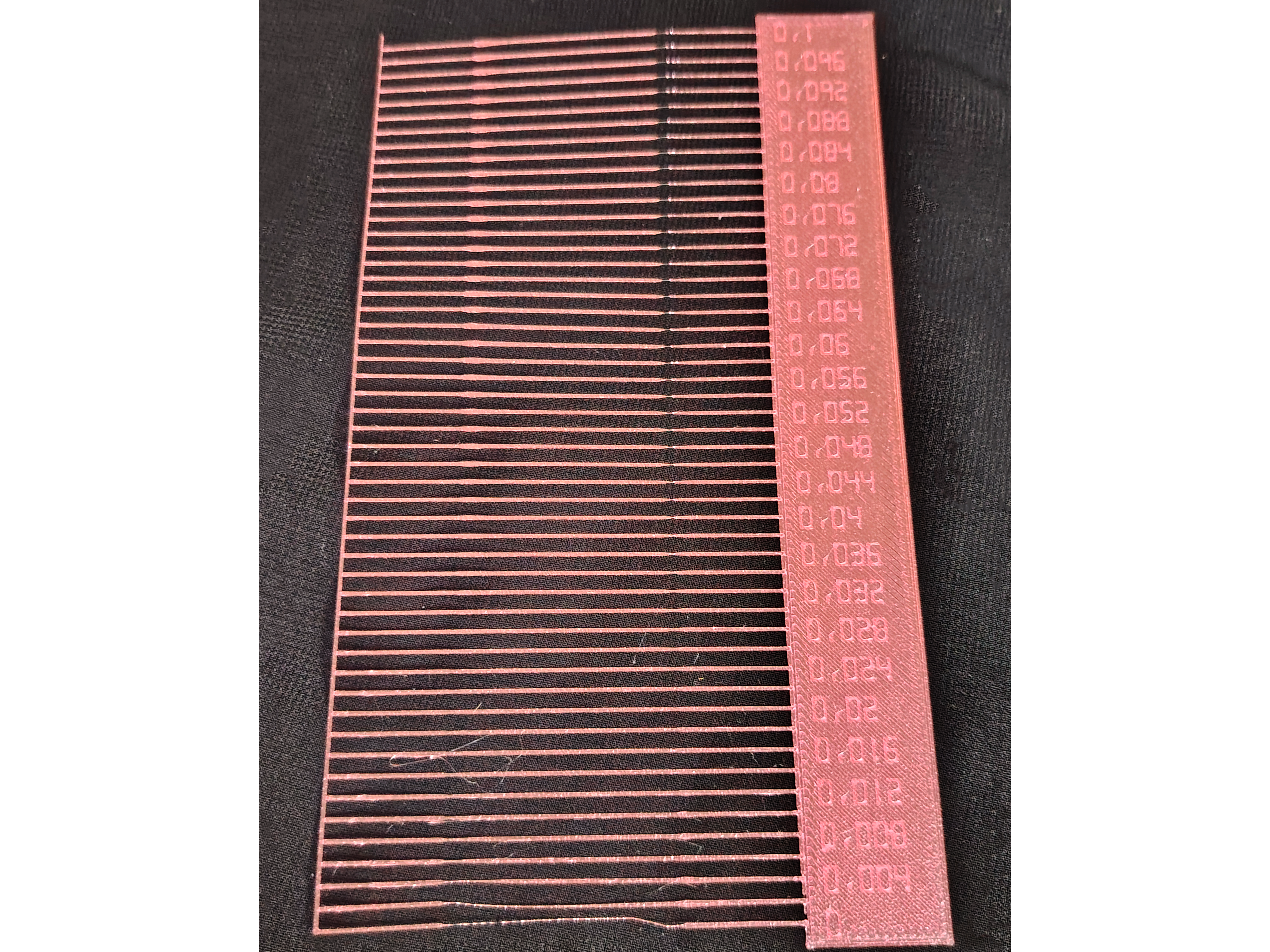

• После печати внимательно изучите результаты. Найдите линию, которая выглядит наиболее однородной без пере- или недоэкструзии.

• Основываясь на своих наблюдениях, отрегулируйте настройку Pressure Advance (PA) вашего принтера, чтобы она соответствовала значению, связанному с наиболее эффективной линией. Как мы видим здесь в нашем тесте, результат теста составляет 0,016 с pressure advance.

Примечание: Всегда выбирайте меньшее значение, если вы не совсем уверены.

2. Метод шаблона

Метод Pattern — более продвинутый способ настройки параметров Pressure Advance вашего принтера. Он сочетает пользовательские шаблоны G-Code и определенные конфигурации. Перед началом убедитесь, что ваш первый слой хорошо откалиброван, так как точность метода Pattern также зависит от этого начального слоя.

Метод шаблона адаптирован из генератора Метод шаблонов Эндрю Эллиса, который, в свою очередь, был получен из Метод Марлин-шаблона, разработанного Синеос. Инструкции по использованию и чтению метода шаблонов представлены в Руководство по настройке печати Эллиса, за исключением нескольких отличий от OrcaSlicer, которые следует отметить.

Шаги для метода шаблона:

1. Выберите свою настройку: Начните с выбора принтера, типа нити и процесса печати, которые вы планируете использовать для калибровочного теста.
2. Доступ к меню калибровки:

• Запустите OrcaSlicer и перейдите в меню калибровки.
• Найдите и выберите опцию Pressure Advance.
• Появится диалоговое окно, предлагающее вам выбрать между экструдером с прямым приводом (DDE) или настройкой Боудена, поскольку значения калибровки различаются в зависимости от типа вашего экструдера.
• Выберите Метод шаблона для вашего теста.

• Оставьте начальные значения теста (начальный PA, конечный PA и шаг PA) без изменений.
• Подтвердите, нажав OK.

3. Подготовка теста:

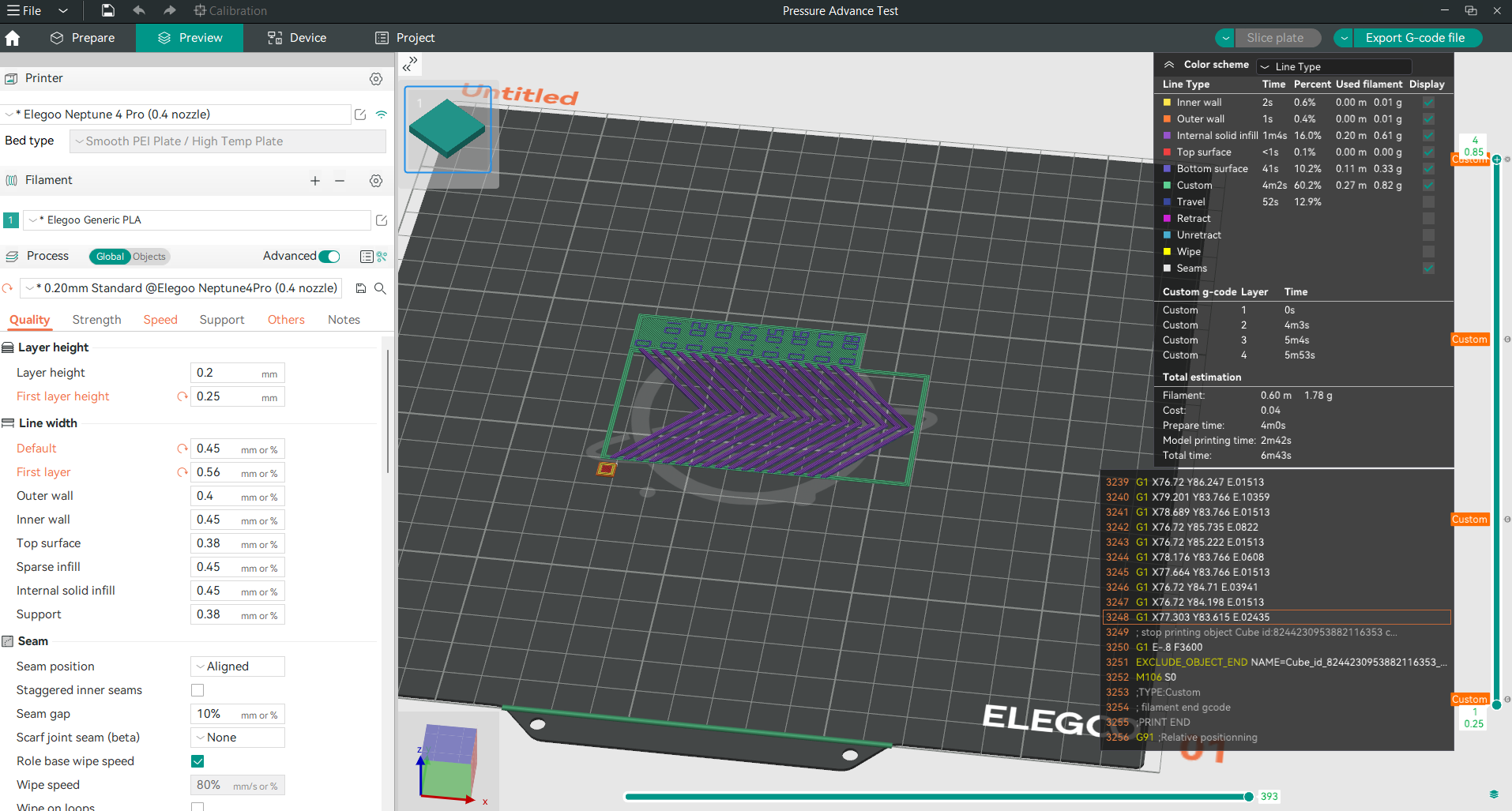

• Хотя тестовый шаблон не будет виден в окне подготовки, поскольку он создан с помощью пользовательского G-кода, вы можете просмотреть его на вкладке «Предварительный просмотр». В этой области будет отображаться шаблон, напоминающий призму, где каждый сегмент закодирован с различными значениями Pressure Advance.

• Рядом с каждым сегментом линии будет указано соответствующее значение PA, что упрощает процесс определения наиболее эффективной настройки после печати.

4. Печать и оценка:

• Продолжайте печатать тестовый шаблон с выбранными настройками.

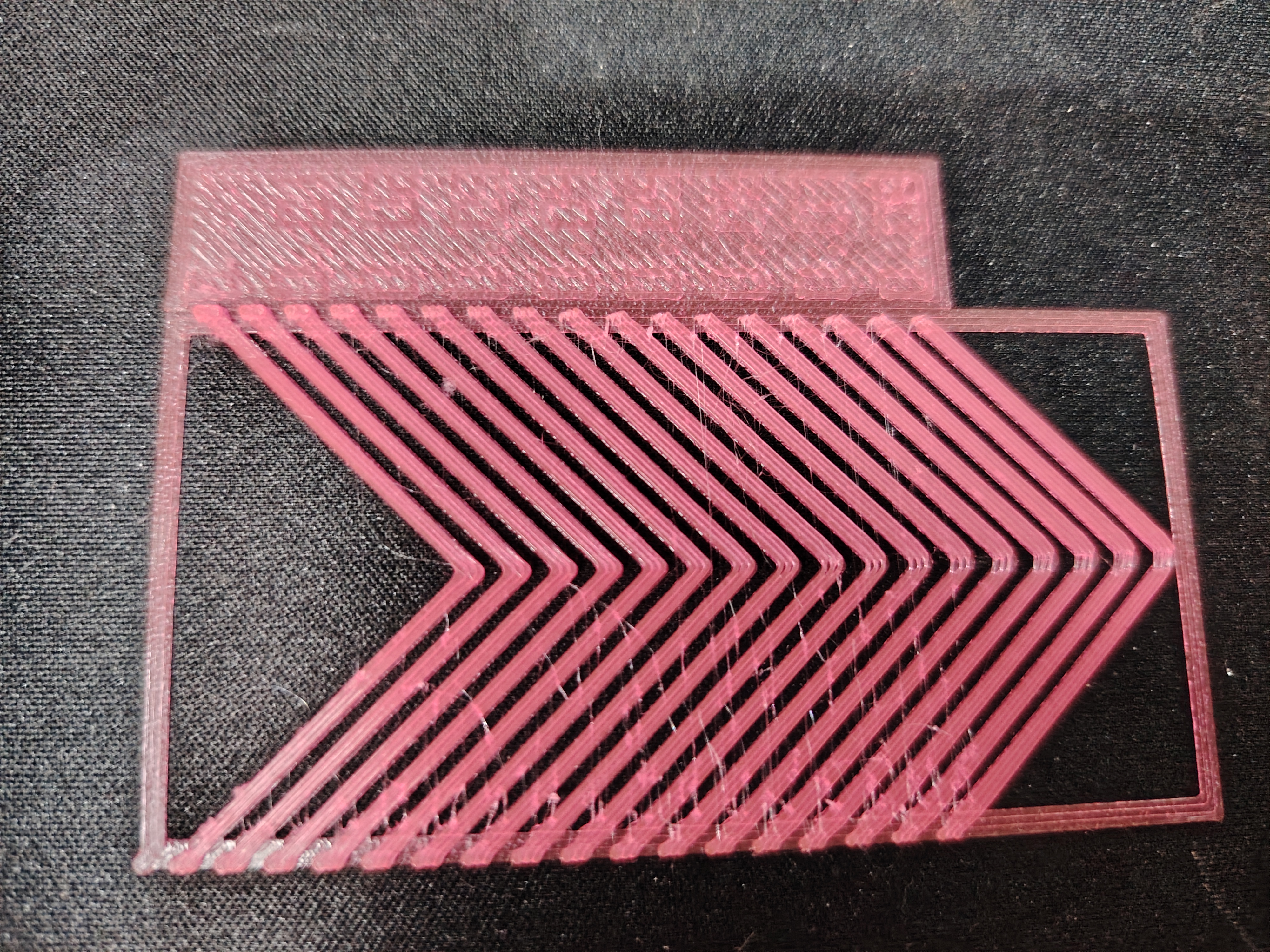

• После печати внимательно изучите результаты. Сосредоточьтесь на определении части шаблона, которая демонстрирует наиболее стабильное качество экструзии.

• Найдите самый острый угол с наименьшим количеством артефактов (щелей, выпуклостей, выбоин). Как показано на предыдущем изображении, наилучший результат — 0,015 с, что аналогично первому тесту.

• Отрегулируйте настройку Pressure Advance (PA) вашего принтера в соответствии со значением, которое дало наилучшие результаты в вашем тесте.
• Вы можете запустить тест снова с более точными интервалами для лучших результатов.
• Помните, что цель состоит в том, чтобы найти настройку, которая максимально приблизит вас к отличному качеству печати, а не стремиться к абсолютному совершенству. Если вы не уверены, безопаснее склониться к немного более низкому значению.

3. Метод башни

Метод Tower занимает немного больше времени, но он действительно удобен, поскольку не слишком заботится о том, как выглядит ваш первый слой. Вместо этого он понемногу подстраивает настройку Pressure Advance (PA) по мере того, как ваш отпечаток становится выше — на 0,002 на каждый миллиметр (и 0,02 для установок Bowden).

Шаги для метода башни:

1. Выберите свою настройку: Начните с выбора принтера, типа нити и конкретного процесса печати, который вы хотите использовать для калибровки.
2. Доступ к меню калибровки:

• Запустите OrcaSlicer и откройте меню калибровки.
• Выберите опцию Pressure Advance.
• В диалоговом окне вам будет предложено выбрать между экструдером с прямым приводом (DDE) или установкой Bowden, поскольку тест корректируется в зависимости от типа вашего экструдера.
• Для этого метода выберите PA Tower.

• Значения по умолчанию для начального PA, конечного PA и шага PA должны работать нормально для большинства тестов.

3. Генерация теста:

• После настройки программное обеспечение сгенерирует тест, который не будет виден в окне подготовки из-за его пользовательской природы кода.

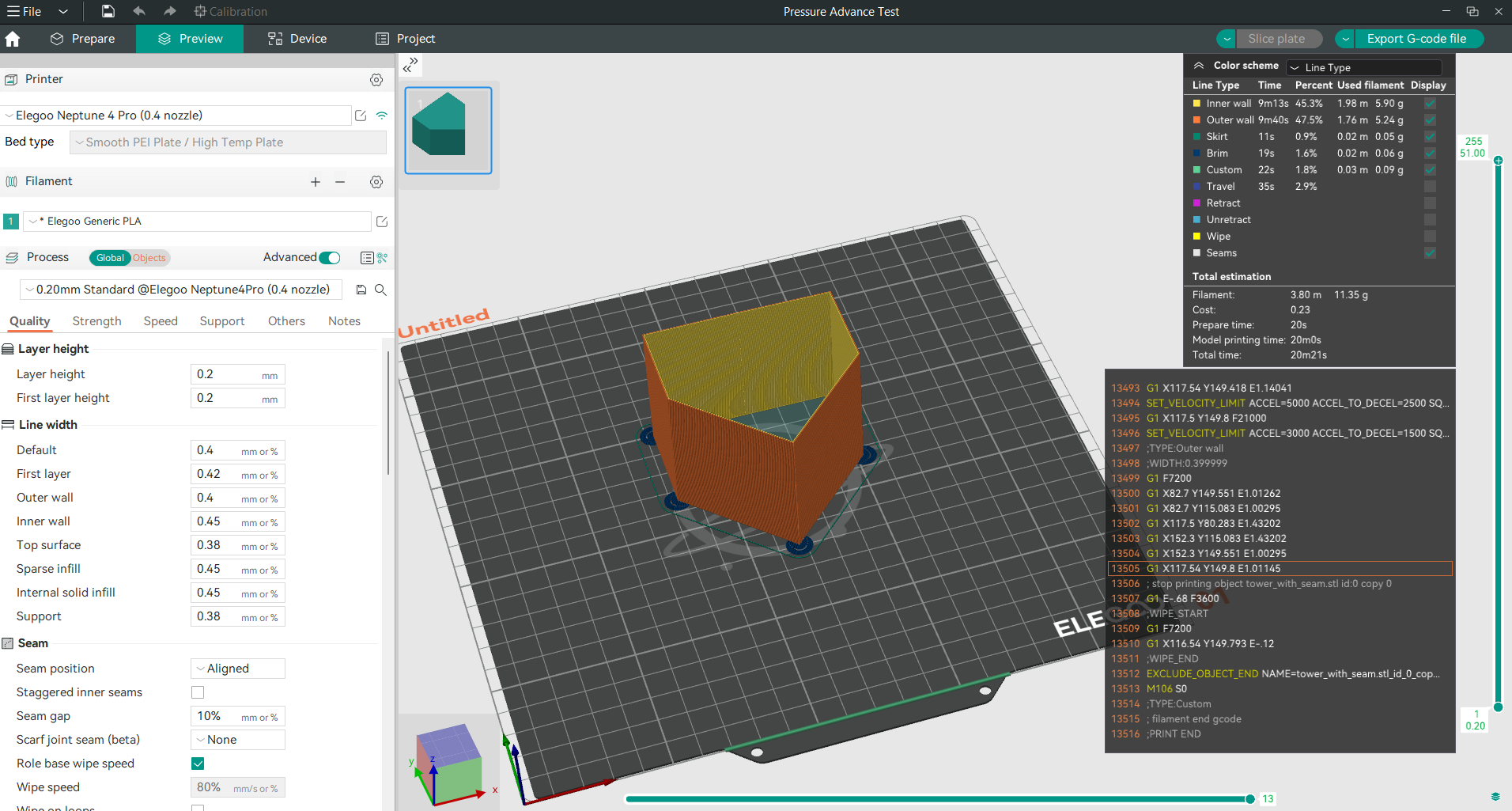

• Перейдите на вкладку «Предварительный просмотр», чтобы увидеть нарезанный проект, отображающий башню с различными значениями PA по всей ее высоте.
• Для достижения наилучших результатов рекомендуется печатать на довольно высокой скорости, выше 120 мм/с.

4. Распечатать и оценить:

• Распечатайте тестовую башню, используя выбранные настройки.

Расслабьтесь с Obico

Совет: изучите Обико для OctoPrint и Клиппер!

Пока печатает ваша башня давления, почему бы не изучить Obico, лучшее программное обеспечение для интеллектуальной 3D-печати? С Obico вы можете контролировать и управлять своим 3D-принтером с любого устройства и из любого места. Вы также можете расслабиться с системой обнаружения сбоев на основе искусственного интеллекта Obico, которая следит за вашей печатью и уведомляет вас о любых проблемах. Подключите свой принтер к Obico бесплатно и наслаждайтесь неограниченной потоковой трансляцией с веб-камеры, уведомлениями о состоянии 3D-принтера, удаленным доступом к 3D-принтеру и многим другим!

Obico также предлагает мобильные приложения для iOS и Android, так что вы можете получить доступ и управлять своим 3D-принтером с любого устройства и из любого места. Присоединяйтесь к Obico бесплатно и наслаждайтесь лучшим опытом 3D-печати. - Тщательно оцените каждый угол башни. Определите высоту, на которой печать показывает наилучший баланс, отметив ее для справки.

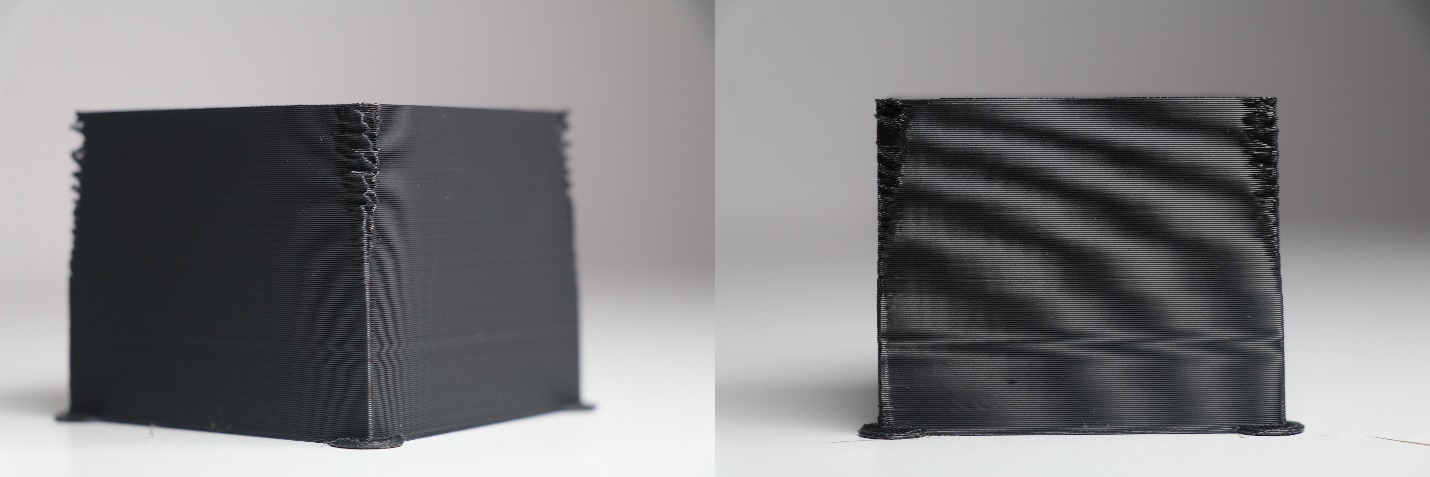

• Тщательно оцените каждый угол башни. Определите высоту, на которой отпечаток показывает наилучший баланс, отметив ее для справки.
• В этом примере выбор высоты 9 мм предполагает значение PA 0,002x9 = 0,018 для прямых приводов (Примечание: используйте 0,02 для экструдеров Боудена).

5. Окончательная корректировка:

Рассчитайте новое значение PA на основе отмеченной высоты и соответствующим образом отрегулируйте настройки принтера, чтобы добиться наилучшего качества печати.

Сохранение ваших ценностей в OrcaSlicer

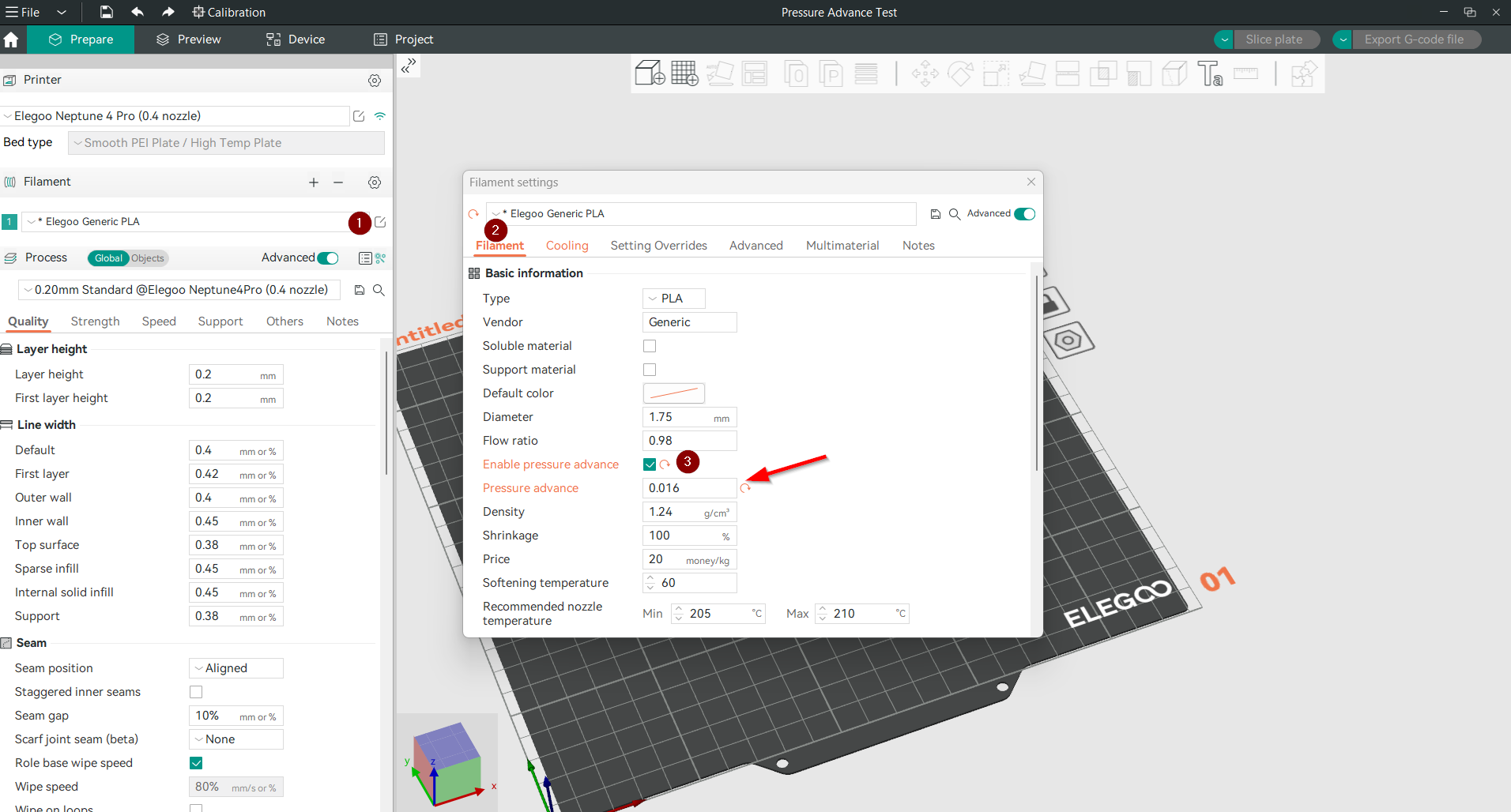

Чтобы сохранить значение опережения давления, выполните следующие действия:

1. Откройте настройки нити, нажав на значок редактирования рядом с ней.
2. В окне настроек нити прокрутите до параметра «Включить подачу давления» и включите его.
3. Введите новое значение для подачи давления, затем нажмите «Сохранить».

Теперь вы обновили значение давления и готовы печатать великолепные отпечатки.

Советы по улучшению результатов калибровки давления с помощью OrcaSlicer

После рассмотрения основных методов калибровки Pressure Advance в OrcaSlicer, ниже приведены несколько дополнительных советов, которые помогут вам добиться еще лучших результатов:

1. Тонкая настройка первого слоя: Перед началом любых калибровочных тестов убедитесь, что ваш первый слой идеально настроен. Хорошо откалиброванный первый слой закладывает основу для остальной части вашей печати. Используйте выравнивание сетки стола и отрегулируйте расстояние между соплами для гладкого, ровного первого слоя.
2. Контроль скорости печати: При проведении тестов, особенно по методу Tower, рассмотрите возможность печати на более высоких скоростях (выше 120 мм/с). Это может помочь лучше определить влияние настроек Pressure Advance в условиях, аналогичных вашим обычным заданиям на печать.
3. Экспериментируйте с разными нитями: Разные материалы могут по-разному реагировать на одни и те же настройки Pressure Advance. Не стесняйтесь проводить отдельные калибровочные тесты для каждого типа нити, которую вы регулярно используете. Это может помочь настроить ваши настройки PA для каждого материала, что приведет к оптимальному качеству печати по всем направлениям.
4. Используйте последнюю версию OrcaSlicer: Убедитесь, что вы используете самую последнюю версию OrcaSlicer. Обновления часто включают улучшения калибровочных инструментов и общих алгоритмов нарезки, что может существенно повлиять на качество ваших калибровочных тестов и окончательных отпечатков.
5. Проверка на наличие проблем с оборудованием: Перед началом калибровки убедитесь, что ваш принтер находится в хорошем механическом состоянии. Проверьте наличие ослабленных ремней, изношенных подшипников или других потенциальных проблем, которые могут повлиять на качество печати. Хорошо обслуживаемый принтер будет лучше реагировать на точно настроенные параметры подачи давления.
6. Повторяйте тесты при необходимости: Не бойтесь повторно запускать тесты, если вы не удовлетворены результатами. Небольшие корректировки настроек или исправление любых упущенных проблем с обслуживанием принтера могут иметь большое значение в вашем следующем тесте.
7. Документируйте свои выводы: Ведите учет результатов ваших тестов, используемых настроек и любых наблюдений. Эта документация может быть невероятно ценной для будущего использования или если вам нужно устранить неполадки с печатью.

Следуя этим дополнительным советам и пошаговому руководству, вы сможете точно настроить параметры подачи давления в OrcaSlicer, что позволит получать более плавные, четкие и надежные отпечатки.

Понимание того, как может меняться напор

Чтобы получить максимальную отдачу от калибровки, важно понимать, что настройки Pressure Advance не являются универсальными и могут меняться в зависимости от обстоятельств:

Тип и марка нити

Идеальная настройка Pressure Advance может варьироваться от одного филамента к другому, даже среди разных марок. Эта изменчивость обусловлена различиями в составе филамента и производственных процессах.

Цвет нити

Даже разные цвета одной и той же марки нити могут вести себя немного по-разному из-за используемых красителей и добавок. Однако эти различия, как правило, незначительны и обычно не являются причиной для беспокойства.

Размер сопла

Изменение размера сопла влияет на скорость потока нити, что требует корректировки настроек давления подачи для поддержания оптимального качества печати.

Изменения температуры хотэнда

Значительные изменения температуры могут изменить вязкость нити, влияя на то, как она движется через экструдер и сопло. По мере изменения вязкости изменяется и требуемая настройка Pressure Advance для компенсации этих изменений в характеристиках потока.

Настройки формирователя входного сигнала

Включение или выключение формирования ввода, техники, используемой для снижения вибраций принтера, может повлиять на то, как следует устанавливать Pressure Advance. Формирование ввода изменяет динамику движения принтера, что, в свою очередь, влияет на поток нити.

Модификации оборудования принтера

Любые изменения в хотэнде, экструдере или длине трубки Боудена (если применимо) могут повлиять на настройку Pressure Advance. Крайне важно повторно откалибровать Pressure Advance после внесения изменений в оборудование, чтобы обеспечить постоянное качество печати. Однако корректировки в обратной настройке Боудена обычно не требуют изменения настроек Pressure Advance.

Часто задаваемые вопросы

В: Что такое Pressure Advance в 3D-печати? A: Pressure Advance — это функция, которая улучшает качество печати, регулируя поток нити в ответ на изменения скорости принтера. Она помогает добиться более острых углов и уменьшает такие проблемы, как натяжение и образование капель.

В: Почему важна калибровка Pressure Advance? A: Калибровка Pressure Advance гарантирует, что ваш принтер всегда выдавливает нужное количество нити, особенно при изменении скорости. Это приводит к более качественным отпечаткам с более точными деталями.

В: Могу ли я использовать OrcaSlicer для любого типа 3D-принтера? A: OrcaSlicer разработан в первую очередь для принтеров FDM (моделирование методом послойного наплавления). Он универсален и поддерживает широкий спектр моделей принтеров, но всегда полезно проверить совместимость с вашим конкретным принтером.

В: Как узнать, какой метод калибровки использовать в OrcaSlicer? A: Выбор зависит от настроек принтера (Direct Drive или Bowden) и ваших предпочтений относительно сложности и продолжительности процесса калибровки. Каждый метод имеет свой собственный набор инструкций и преимуществ, поэтому вы можете попробовать несколько, чтобы увидеть, какой из них дает наилучшие результаты.

В: Нужно ли мне перекалибровать Pressure Advance, если я поменяю нить? A: Да, разные нити и даже разные цвета одной и той же марки могут реагировать по-разному. Хорошей практикой является перекалибровка Pressure Advance при смене нитей, чтобы обеспечить оптимальное качество печати.

В: Повлияет ли смена сопла на настройки Pressure Advance? A: Да, смена размера сопла может повлиять на поток нити, поэтому вам может потребоваться соответствующим образом скорректировать настройки Pressure Advance.

В: Как изменения температуры влияют на Pressure Advance? A: Значительные изменения температуры хотэнда могут изменить вязкость нити, влияя на ее поток. Возможно, вам придется изменить настройки Pressure Advance, если вы печатаете при температурах намного выше или ниже обычных.

В: Что делать, если я включаю или отключаю формирование ввода в прошивке принтера? A: Включение или отключение формирования ввода может повлиять на поведение принтера, особенно на то, как он обрабатывает изменения скорости. Рекомендуется проверить и, возможно, перекалибровать настройки Pressure Advance после внесения таких изменений.

В: Как часто мне следует калибровать Pressure Advance? A: Калибруйте каждый раз, когда вы меняете что-то существенное в настройках (например, тип нити, размер сопла или температуру печати) или если вы замечаете падение качества печати. Регулярная калибровка помогает поддерживать наилучшее возможное качество печати.

Заключение

Подводя итог, можно сказать, что использование OrcaSlicer для тонкой настройки параметров Pressure Advance — это кардинальное изменение в повышении качества ваших 3D-отпечатков. Благодаря опциям для установок Direct Drive и Bowden и трем различным методам калибровки OrcaSlicer позволяет вам найти идеальный баланс для вашего принтера. Ключевым моментом является изучение различных методов, чтобы узнать, что лучше всего подходит для ваших настроек и предпочтений. Итак, ныряйте, настраивайте Pressure Advance и с нетерпением ждите более плавных и детализированных отпечатков.

---
