Frustrado com a calibração "subjetiva" da vazão no OrcaSlicer? Este guia rápido ajudará você a abandonar as suposições e dominar objetivamente sua vazão para impressões consistentemente perfeitas.

A obtenção de impressões 3D de alta qualidade depende fortemente da calibração precisa da impressora. Sem ela, você encontrará problemas comuns como formação de fios, má adesão da mesa e dimensões imprecisas. A calibração é a base para resultados de impressão consistentes, confiáveis e excelentes.

O OrcaSlicer é um software de fatiamento avançado e de código aberto com poderosas ferramentas de calibração integradas. Este guia ajudará você a usar as versões estáveis mais recentes do OrcaSlicer (normalmente a versão 2.3.0 ou as compilações noturnas recentes da 2.3.1) para ajustar sua impressora. Abordaremos as calibrações de temperatura, vazão, avanço de pressão, retração, tolerância, velocidade volumétrica máxima e artefatos finos verticais (VFA). Esses testes foram projetados para serem realizados em uma ordem específica, melhorando progressivamente a qualidade de impressão.

Compreendendo o OrcaSlicer: seu centro de calibração​

O OrcaSlicer oferece recursos avançados como controle preciso de paredes, "modo sanduíche" para melhor acabamento de superfície, "conversão de polifuros" para geometrias complexas e integração perfeita com Klipper, OctoPrint e PrusaLink. Ele oferece controle granular e, ao mesmo tempo, é fácil de usar, com design de arrastar e soltar e perfis de impressora pré-definidos.

Acessando ferramentas de calibração no OrcaSlicer​

A maioria dos recursos de calibração está no menu "Calibração". Após concluir qualquer teste de calibração, sempre crie um novo projeto. Isso garante que o OrcaSlicer saia do modo de calibração e redefina os parâmetros para suas próximas impressões.

Ordem de calibração recomendada​

Seguir uma ordem de calibração específica é crucial, pois muitas configurações são interdependentes. Começar com parâmetros básicos garante resultados precisos para ajustes subsequentes mais detalhados. Essa abordagem sistemática minimiza a necessidade de solução de problemas e ajuda você a obter melhor qualidade de impressão com eficiência.

Tabela 1: Ordem de calibração recomendada do OrcaSlicer

Calibração básica da impressora: antes de fatiar​

Antes de usar as ferramentas avançadas do OrcaSlicer, certifique-se de que os sistemas mecânicos e térmicos fundamentais da sua impressora estejam configurados. Essas etapas geralmente são realizadas diretamente no firmware da impressora ou por meio de ajustes físicos, e não no OrcaSlicer. Ignorá-las pode causar problemas persistentes na qualidade da impressão.

Calibração de deslocamento Z: crítica para as primeiras camadas​

O deslocamento Z define a distância precisa entre o bico e a plataforma de impressão para a primeira camada. É fundamental para a adesão à plataforma. Se o bico estiver muito alto, o filamento não grudará; se estiver muito baixo, pode raspar a plataforma, causar "pé de elefante" ou causar cliques na extrusora.

Este é principalmente um ajuste físico ou de firmware da impressora. Embora o OrcaSlicer tenha um campo de deslocamento Z (em Predefinições da impressora > guia Geral), entenda como o firmware da sua impressora lida com isso. A maioria das impressoras depende de ajustes físicos ou de firmware. Sempre execute a calibração de deslocamento Z na sua impressora primeiro. Use a configuração do OrcaSlicer apenas para pequenos ajustes se a sua impressora permitir o deslocamento Z definido pelo fatiador.

Nivelamento da cama: garantindo uma base perfeita​

Uma cama de impressão nivelada garante uma adesão consistente da primeira camada em toda a superfície. Uma cama irregular faz com que algumas áreas adiram bem e outras se levantem. A OrcaSlicer oferece a "Malha Adaptável da Cama" para compensar pequenas imperfeições, mapeando a cama.

A malha adaptável da cama da OrcaSlicer é uma ferramenta de software, não um substituto para uma cama mecanicamente sólida e inicialmente nivelada. Confiar apenas em software sem nivelamento manual ou assistido inicial (por exemplo, método de papel) pode mascarar problemas mecânicos. Se a cama estiver significativamente deformada, a malha pode apresentar dificuldades. Primeiro, nivele a cama mecanicamente, depois defina o deslocamento Z e, por fim, deixe o nivelamento automático da impressora ou a malha adaptável da cama da OrcaSlicer fazer o ajuste fino.

E-steps / Calibração de distância de rotação: o herói anônimo​

Antes de ajustar a vazão no fatiador, certifique-se de que os passos E (Marlin) ou a distância de rotação (Klipper) da sua extrusora estejam calibrados. Isso indica à sua impressora a quantidade de filamento a ser empurrada. Se a calibração estiver incorreta, a impressora extrudará a quantidade errada, tornando a calibração da vazão do fatiador imprecisa. Esta é uma calibração de firmware da impressora, não uma configuração do OrcaSlicer.

Testes de calibração de núcleo no OrcaSlicer​

Depois que as configurações básicas da impressora forem feitas, use os testes de calibração integrados do OrcaSlicer para otimizar a qualidade de impressão.

1. Calibração de temperatura: Encontrando o ponto ideal do seu filamento​

A temperatura afeta a forma como o filamento derrete, flui e se liga. Temperaturas muito baixas causam subextrusão, baixa adesão e peças fracas. Temperaturas muito altas causam vazamentos, formação de fios, deformações e bolhas.

A calibração precisa da temperatura depende do deslocamento Z prévio, do nivelamento da mesa e do ajuste do PID. Se estes estiverem incorretos, os resultados da torre de temperatura podem ser enganosos. Certifique-se de que sua impressora esteja mecanicamente em boas condições e com o PID ajustado antes de executar testes de temperatura para obter resultados precisos.

Passo a passo: usando a torre de temperatura integrada do OrcaSlicer​

1. Preparação: No OrcaSlicer, selecione o material (PLA, PETG, etc.). Isso define as faixas de temperatura padrão da cama e do bico. Acesse "Calibração" > "Temperatura". Defina as temperaturas inicial/final personalizadas (o incremento é fixo em 5 °C).
2. Imprimindo a Torre: O OrcaSlicer gera uma torre de temperatura. Fatie e imprima.
3. Analisando os Resultados: Após a impressão, inspecione cada camada quanto à formação de cordões, adesão de camadas, deformações e desempenho de saliência/ponte. Encontre o bloco de temperatura com a melhor qualidade geral de impressão e o menor número de defeitos.
4. Aplicando Configurações: Atualize a temperatura ideal do bico nas configurações do seu perfil de filamento no OrcaSlicer. Salve o perfil e crie um novo projeto.

A temperatura é específica para cada filamento. Diferentes marcas ou cores do mesmo tipo de filamento podem ter diferentes faixas ideais. Realize este teste para cada novo filamento para criar uma biblioteca de perfis ajustados.

Solução de problemas: problemas comuns relacionados à temperatura​

• Encordoamento/Escorrimento: geralmente significa que a temperatura está muito alta ou que as configurações de retração estão incorretas.
• Má adesão da camada/Subextrusão: a temperatura do bico costuma estar muito baixa.
• Deformação: pode ser devido a temperaturas incorretas da base/bico ou resfriamento insuficiente.

Tabela 2: Configurações e observações da torre de temperatura

2. Calibração da taxa de fluxo: alcançando precisão dimensional​

A vazão (multiplicador de extrusão) controla a quantidade de filamento extrudado. É crucial para superfícies lisas e precisão dimensional. Se for muito alta, ocorre superextrusão: bolhas, formação de fios, baixa precisão. Se for muito baixa, ocorre subextrusão: lacunas, adesão fraca, acabamento ruim.

A calibração da vazão depende muito da temperatura e dos passos E/distância de rotação. Se a sua extrusora não estiver calibrada, os ajustes da vazão no fatiador serão imprecisos. Certifique-se primeiro de que os passos E estejam corretos e a temperatura esteja ideal.

A altura da camada e a velocidade de impressão também podem afetar a vazão ideal. Se os limites de velocidade de impressão mudarem, execute a calibração novamente.

Passo 1: Calibração Inicial​

1. Criando o Projeto de Teste: No OrcaSlicer, selecione as configurações da impressora, do filamento e do processo. Vá em "Calibração" > "Passo 1". Isso gera nove blocos, cada um com um modificador de vazão diferente.
2. Analisando a Superfície Mais Lisa: Imprima o projeto. Examine as superfícies superiores. Encontre o bloco com a superfície mais lisa, livre de sobreextrusão (sulcos, bolhas) ou subextrusão (lacunas). Se dois forem semelhantes, escolha aquele com a maior vazão.
3. Calculando a Taxa de Vazão: Calcule Taxa_de_Vazão_nova = Taxa_de_Vazão_antiga * (100 + modificador) / 100. Exemplo: 0,98 * (100 + 5) / 100 = 1,029.

Passo 2: Ajuste fino para a perfeição​

1. Gerando o Projeto de Ajuste Fino: Crie um novo projeto. Vá em "Calibração" > "Passo 2". Isso gera dez blocos com modificadores de -9 a 0 para ajustes precisos.
2. Avaliando a Consistência: Imprima o Passo 2. Examine as superfícies superiores para obter a melhor qualidade, adesão das camadas e consistência. Calcule a taxa de fluxo atualizada usando a mesma fórmula. Exemplo: 1,029 * (100 - 6) / 100 = 0,96726.
3. Aplicando as Configurações: Salve a taxa de fluxo ideal final nas configurações do seu perfil de filamento no OrcaSlicer.

Solução de problemas de calibração de fluxo integrada do OrcaSlicer: Orientação sobre "Metacalibração"​

Você pode achar os resultados da calibração de fluxo integrada do OrcaSlicer "terríveis" e exigir intervenção manual. Isso indica a necessidade de orientação de "metacalibração": como solucionar problemas no próprio processo de calibração.

• Extrusão excessiva/arrasto inicial: Isso pode significar que a temperatura de impressão está muito alta ou que os passos E/distância de rotação não estão calibrados. Verifique novamente os passos E antes de executar novamente a calibração de fluxo.

• Clique na extrusora: Muitas vezes significa que a temperatura está muito baixa para o fluxo desejado, fazendo com que o motor da extrusora falhe. Aumente ligeiramente a temperatura do bico ou diminua a velocidade volumétrica máxima (abordada posteriormente) antes de tentar novamente a calibração de fluxo.

• Inconsistência/Resultados ambíguos do teste: Se as impressões de calibração parecerem ruins, mas outras impressões estiverem boas, considere:

• Velocidade de impressão do teste: A velocidade padrão pode estar muito alta. Tente diminuir a velocidade das impressões de calibração.

• Configurações de largura de linha: Se a largura da linha (nas configurações do processo) for muito grande para o seu bico, isso pode causar extrusão excessiva. Certifique-se de que as larguras sejam adequadas (por exemplo, 0,45 mm para um bico de 0,4 mm).

• Subjetividade do Teste Visual: A avaliação visual pode ser subjetiva. Para resultados mais objetivos, imprima um cubo de parede única:

1. Imprima um cubo de parede única (por exemplo, 20x20x20 mm, 0% de preenchimento, 1 perímetro).
2. Meça a espessura da parede com um paquímetro.
3. Calcule a espessura de parede desejada (por exemplo, 0,4 mm para um bico de 0,4 mm).
4. Ajuste a taxa de fluxo: Nova taxa de fluxo = Taxa de fluxo atual * (Espessura de parede desejada / Espessura de parede medida).

• Persistência de problemas: Se a calibração de fluxo falhar consistentemente, uma calibração anterior (temperatura, passos E/distância de rotação ou problemas mecânicos) provavelmente ainda está incorreta. Não prossiga para Avanço ou Retração de Pressão até que o fluxo esteja regulado de forma confiável.

Tabela 3: Resumo das passagens 1 e 2 da calibração da vazão

3. Calibração de avanço de pressão: afiando seus cantos​

O Avanço de Pressão (PA) compensa as variações de pressão no bico durante as flutuações de velocidade (aceleração/desaceleração). Ele previne cantos arredondados, bolhas e "espinhas" pré-ajustando a extrusão para manter o fluxo uniforme.

Sempre realize a calibração de Avanço de Pressão após a calibração da Taxa de Fluxo. Se a taxa de fluxo estiver incorreta, a PA compensará de forma imprecisa. Uma taxa de fluxo estável é essencial para uma PA eficaz. Se os seus testes de PA parecerem confusos, reveja as calibrações de Taxa de Fluxo e Temperatura primeiro.

Os valores de PA variam significativamente de acordo com o tipo de extrusora (Direct Drive vs. Bowden), tipo/marca de filamento, tamanho do bico, temperatura do hotend e modificações de hardware. Diferentes materiais têm um fluxo de fusão único, e as alterações no comprimento do caminho de fluxo afetam o PA. Isso significa que o PA frequentemente requer recalibração para diferentes configurações ou materiais.

Escolhendo a configuração da sua extrusora (Direct Drive vs. Bowden)​

O OrcaSlicer solicita que você selecione o tipo de extrusora (Direct Drive ou Bowden). Os valores de PA variam bastante devido ao comprimento do caminho do filamento. Configurações Bowden geralmente exigem valores de PA mais altos.

Métodos no OrcaSlicer​

O OrcaSlicer oferece vários métodos para calibração de avanço de pressão:

1. Método da Linha: Este método ajuda a identificar rapidamente um valor ideal de Avanço de Pressão.

• Acesso: Acesse "Calibração" > "Avanço de Pressão" > "Linha PA".
• Teste: O OrcaSlicer gera uma série de linhas, cada uma impressa com um valor de PA incrementalmente diferente. O objetivo é observar onde o início e o fim de cada linha parecem mais "limpos" e a transição para dentro e para fora da linha é mais nítida, indicando a extrusão mais consistente.
• Dependência: Este método é sensível à qualidade da primeira camada. Certifique-se de que sua base esteja devidamente nivelada antes de realizar este teste.

2. Método do Padrão: Avaliação visual dos cantos.

• Acesso: No menu "Calibração", selecione "Avanço de Pressão" e, em seguida, escolha o "Método do Padrão".
• Teste: O OrcaSlicer gera um padrão semelhante a um prisma. Verifique a consistência da qualidade da extrusão e identifique os cantos mais nítidos com menos artefatos (como vãos, saliências ou depressões).

Fonte: obico.io 3. Método da Torre: Menos sensível à qualidade da primeira camada, mas leva mais tempo.

• Acesso: No menu "Calibração", selecione "Avanço de Pressão" e, em seguida, escolha "Torre PA".
• Teste: O software gera uma torre onde a PA aumenta com a altura (tipicamente 0,002 por mm para Direct Drive, 0,02 para Bowden). Examine cada canto para encontrar a altura com cantos nítidos e limpos.
• Recomendação: Imprima em velocidades mais altas (acima de 120 mm/s) para verificar o impacto da PA em condições típicas de impressão.

Fonte: ellis3dp.com

Aplicando configurações no OrcaSlicer​

Após determinar o valor ideal de PA, abra as configurações do filamento (ícone de edição ao lado do perfil). Ative "Ativar avanço de pressão" e insira o valor. Salve o perfil do filamento.

Tabela 4: Comparação do método de avanço de pressão

4. Calibração de retração: eliminando a formação de fios e vazamentos​

A retração puxa o filamento para trás antes do movimento de deslocamento, criando pressão negativa para evitar vazamentos, fios ou bolhas. Os principais parâmetros são o comprimento da retração, a velocidade e o salto Z.

A retração interage com o avanço da pressão. A retração ideal ajuda a controlar o recuo físico, enquanto o PA lida com a pressão no hotend. Se o PA não estiver calibrado, a retração pode apresentar dificuldades. O objetivo é obter o menor comprimento possível que minimize o encordoamento sem causar obstruções ou "marcas de buraco".

Se a formação de cordas persistir após os testes de retração, reavalie primeiro as configurações de temperatura e vazão e, depois, o avanço de pressão. Essas configurações básicas devem estar corretas para que a retração seja eficaz.

Passo a passo: usando o teste de retração integrado do OrcaSlicer​

1. Acessar e Configurar: Crie um novo projeto. Acesse "Calibração" > "Teste de Retração". Configure "Comprimento inicial de retração", "Comprimento final de retração" e "Passo" (padrões normalmente 0 mm, 2 mm, 0,1 mm). Extrusoras Bowden geralmente precisam de comprimentos maiores (1-6 mm) do que o acionamento direto (0-2 mm).
2. Fatiar e Imprimir: Fatie e imprima a torre de retração. Certifique-se de que a opção Z-hop "Normal" esteja selecionada. Você pode pintar as costuras nas laterais internas da torre na pré-visualização para uma observação mais clara das linhas.

Fonte: obico.io 3. Analisando os Resultados e Ajustando: Examine cada entalhe. Encontre o menor comprimento que minimize a formação de fios e o escoamento sem outros problemas. Exemplo: se a melhor qualidade for um entalhe da base com passo de 0,1 mm, o comprimento ideal é 0,2 mm. Abra as configurações do filamento, aba "Substituições de Configurações", marque "comprimento" em retração, insira o novo valor e salve.

Solução de problemas: formação persistente de fios, vazamentos e entupimentos nos bicos​

• Tipo de Filamento: Diferentes materiais apresentam diferentes escoamentos. PLA/ABS normalmente necessitam de menor retração (0,2-0,4 mm) do que filamentos flexíveis ou higroscópicos.
• Secagem do Filamento: A umidade é uma causa comum de formação de fios. Se o escoamento persistir, seque o filamento. Geralmente, esta é a primeira coisa a verificar.
• Instalação do Bico: Um bico solto ou parcialmente obstruído pode causar formação de fios. Verifique a instalação e remova obstruções regularmente.
• Limpeza durante a retração: Esta configuração faz com que o bico se mova durante a retração, limpando-o e reduzindo a formação de fios/escorrimento.
• Velocidade de Desretração: Controla a velocidade de recarga após a retração. Definir como 0 utiliza a velocidade de retração.
• Limite de Distância de Percurso: Retrai somente se o percurso exceder um limite, evitando retrações desnecessárias e reduzindo a formação de fios em pequenos espaços.

Tabela 5: Configurações de retração e solução de problemas

5. Teste de tolerância: garantindo o encaixe perfeito das peças​

Tolerância é a precisão com que sua impressora reproduz as dimensões. Ela é crucial para peças que se encaixam (montagens, componentes de encaixe). Variações dimensionais decorrem da contração do filamento e da mecânica da impressora. O teste de tolerância ajuda você a entender o comportamento da sua impressora para ajustar os designs e obter encaixes perfeitos.

A tolerância é uma característica da combinação filamento-impressora. Não se trata de uma configuração única. Filamentos diferentes encolhem de forma diferente, e até mesmo marcas/cores podem variar. Teste novamente ao trocar de tipo ou marca de filamento ou ao fazer modificações significativas no hardware. Mantenha os perfis por filamento para uma precisão consistente.

Usando o teste de tolerância integrado do OrcaSlicer​

1. Acesso: Vá em "Calibração" > "Teste de tolerância Orca". Isso abrirá um novo projeto com o modelo de teste.
2. Descrição do Modelo: O modelo possui uma base com seis furos hexagonais (tolerâncias de 0,0 mm, 0,05 mm, 0,1 mm, 0,2 mm, 0,3 mm e 0,4 mm) e um testador hexagonal.
3. Impressão: Selecione as configurações da impressora, do filamento e do processo. Fatie e imprima.

• Importante: Evite usar a compensação de furos X-Y e a compensação de contornos X-Y (definidas como 0 mm) durante este teste, pois elas podem distorcer os resultados.

Analisando resultados com uma chave Allen ou testador impresso: Encontrando o ajuste "perfeito"​

Após a conclusão da impressão, use uma chave Allen M6 ou o testador hexagonal impresso incluso. Seu objetivo é identificar o menor orifício na impressão de teste em que o testador possa deslizar com o mínimo ou nenhuma força, e sem qualquer oscilação ou folga perceptível. Este orifício específico representa a saída real da sua impressora para um encaixe "confortável" ou "suave" com aquele filamento.

Veja como determinar objetivamente esse ajuste "perfeito":

1. Comece pelos furos menores: Comece tentando inserir o testador nos furos de 0,0 mm, 0,05 mm e 0,1 mm.
2. Avalie o encaixe para cada um:

• Muito apertado: Se você precisar forçar o testador ou se ele simplesmente não entrar, o furo está muito apertado para um encaixe "perfeito".
• Muito frouxo/instável: Se o testador entrar com muita facilidade e apresentar folga perceptível ou se mover, o furo está muito frouxo para um encaixe "perfeito".
• Perfeito: Este é o furo mais apertado, onde o testador entra suavemente, exigindo uma pressão leve, mas consistente, e apresenta pouca ou nenhuma folga perceptível após a inserção.

3. O tamanho indicado para este furo "exatamente certo" (por exemplo, 0,1 mm, 0,2 mm ou 0,3 mm) indica a precisão dimensional inerente da sua impressora para furos com aquele filamento específico. Este valor observado é crucial para determinar como aplicar a compensação para atingir o ajuste desejado em projetos futuros.

Fonte: hta3d.com

Ajustando a compensação de furo/contorno X-Y​

Depois de identificar o ajuste "perfeito" na impressão do teste de tolerância (por exemplo, o furo de 0,2 mm se encaixa perfeitamente no teste), você usará essa observação para ajustar a compensação de furos X-Y no OrcaSlicer. Essa configuração será aplicada a todos os furos em seus projetos futuros para garantir que eles sejam impressos com o ajuste desejado.

• Cenário 1: Seus furos impressos estão consistentemente saindo menores do que o projetado (muito apertados).
• Exemplo: Você projeta uma peça com um furo de folga de 0,2 mm esperando um encaixe "perfeito". Na impressão do teste de tolerância, o furo de 0,2 mm está muito apertado e o testador só encaixa suavemente no furo de 0,3 mm. Isso indica que sua impressora está fazendo furos aproximadamente 0,1 mm menores do que o projetado.
• Ação: Você precisa aumentar a compensação do furo X-Y com um valor positivo. Neste exemplo, definir a compensação do furo X-Y para +0,1 mm faria com que todos os furos em suas impressões futuras fossem impressos 0,1 mm maiores, fazendo com que os furos de folga de 0,2 mm projetados ficassem mais próximos do encaixe "perfeito".
• Cenário 2: Seus furos impressos estão consistentemente saindo maiores do que o projetado (muito frouxos).
• Exemplo: Você projeta uma peça com um furo de folga de 0,2 mm esperando um encaixe "perfeito". No seu teste de tolerância, o furo de 0,2 mm está muito frouxo e o testador só se encaixa suavemente no furo de 0,1 mm. Isso indica que a sua impressora está fazendo furos aproximadamente 0,1 mm maiores do que o projetado.
• Ação: Você precisa diminuir a compensação do furo X-Y com um valor negativo. Neste exemplo, definir a compensação do furo X-Y para -0,1 mm faria com que todos os furos em suas impressões futuras fossem impressos 0,1 mm menores, fazendo com que os furos de folga de 0,2 mm projetados ficassem mais próximos do encaixe "perfeito".

Lembre-se de que a compensação de furos X-Y é específica para características internas, como furos. A compensação de contorno X-Y é usada para ajustar as dimensões externas gerais da sua peça e normalmente não é ajustada com base nos resultados deste teste específico de tolerância de furo.

6. Calibração de velocidade volumétrica máxima: ultrapassando os limites da sua impressora​

A velocidade volumétrica máxima (ou vazão máxima) é o maior volume de filamento (mm³/s) que seu hotend consegue fundir e extrudar consistentemente sem problemas. Isso garante que sua impressora possa lidar com o fluxo comandado, especialmente em altas velocidades, sem subextrusão (o hotend não consegue fundir rápido o suficiente) ou superextrusão (pressão excessiva). Determinar esse limite otimiza as velocidades de impressão sem sacrificar a qualidade.

A velocidade volumétrica máxima é um limite para o hotend e o filamento. Filamentos diferentes têm taxas de fluxo de fusão únicas. PLA, PETG e ABS terão valores máximos diferentes. Você deve testar cada tipo de filamento que planeja imprimir em altas velocidades para definir configurações específicas de velocidade volumétrica em cada perfil de filamento.

Como realizar o teste no OrcaSlicer​

1. Acesso: Vá em "Calibração" > "Velocidade Volumétrica Máxima".
2. Teste: o OrcaSlicer gera um modelo. Imprima-o e observe a qualidade conforme a velocidade (e o fluxo volumétrico) aumenta. Identifique onde a qualidade de impressão se degrada (subextrusão, lacunas, superfície rugosa).
3. Identificando a Velocidade Máxima Segura: Anote a velocidade volumétrica imediatamente antes da degradação. Esta é a sua velocidade volumétrica máxima segura para aquele hotend e filamento.
4. Aplicando Configurações: Insira este valor nas configurações do filamento no OrcaSlicer. Isso evita que o fatiador comande velocidades que excedam a capacidade do seu hotend.

Tabela 6: Resultados da Velocidade Volumétrica Máxima

7. Calibração VFA (Vertical Fine Artifacts): Suavizando suas impressões​

Artefatos Finos Verticais (AFVs) são padrões ou linhas sutis e rítmicas em impressões, geralmente próximos a cantos ou mudanças de direção. São causados por vibrações mecânicas ou ressonância no sistema de movimento em alta velocidade.

A calibração VFA encontra o limite prático de velocidade para qualidade, diferente da Velocidade Volumétrica Máxima. Enquanto a velocidade volumétrica se refere à capacidade do hotend, a VFA aborda as limitações do sistema de movimento. Sua impressora pode extrudar filamento suficiente, mas sua estrutura, correias ou motores podem introduzir vibrações como VFAs. O teste VFA fornece uma velocidade máxima de impressão "real" onde a qualidade é mantida, verificando a estabilidade do sistema de movimento após a velocidade volumétrica ser definida.

Usando o teste de velocidade VFA no OrcaSlicer​

1. Acesso: Vá em "Calibração" > "Mais" > "VFA".
2. Configuração de Parâmetros: Uma janela aparece para configurar "Velocidade inicial", "Velocidade final" e "Incrementos de passo". Exemplo: início de 160 mm/s, final de 500 mm/s, incrementos de 20 mm/s.
3. Análise de Defeitos: Fatie e imprima a torre de velocidade VFA. Inspecione visualmente quanto a encadeamentos, subextrusão, deslocamentos de camada e acabamento superficial. Identifique a velocidade mais alta com boa qualidade antes da degradação. O modelo possui marcações correspondentes às velocidades. Exemplo: se a subextrusão começa no entalhe 11 (início de 160 mm/s, incrementos de 20 mm/s), a velocidade ideal é 360 mm/s (160 + (20 * 10)).

Fonte: obico.io

Dicas avançadas e solução de problemas​

A qualidade ideal da impressão 3D exige mais do que apenas testes de calibração. É preciso manutenção da impressora, gerenciamento de filamentos e controle ambiental.

Mantendo uma impressora limpa e calibrada​

A manutenção regular é fundamental: verifique se há desgaste/entupimentos no bico, garanta o funcionamento da extrusora, limpe a mesa e verifique a tensão da correia. A limpeza de rotina, o nivelamento da mesa e o ajuste do PID mantêm sua impressora otimizada.

Usando filamento fresco e seco​

A qualidade do filamento afeta as impressões. A umidade em filamentos higroscópicos (PETG, Nylon, TPU) causa bolhas, chiados, formação de fios e peças frágeis. Use sempre filamento novo e seco. Armazene em sacos/recipientes lacrados com dessecante. Seque o filamento úmido em uma secadora ou forno.

A importância de um ambiente de impressão consistente​

Um ambiente estável é crucial. Flutuações de temperatura, umidade ou fluxo de ar causam deformações e inconsistências. Use um gabinete, se possível. Monitore com um termômetro e um higrômetro para evitar problemas.

Quando recalibrar​

A calibração é contínua, não é algo do tipo "configure e esqueça". As configurações são dinâmicas e mudam.

• Novo filamento: Recalibre para novos tipos, marcas ou até mesmo cores.
• Alterações de hardware: Novos hotends, extrusoras ou alterações no comprimento do tubo Bowden exigem a recalibração dos parâmetros afetados.
• Degradação da qualidade de impressão: Se a qualidade cair inesperadamente, a recalibração costuma ser o primeiro passo para diagnosticar a causa.

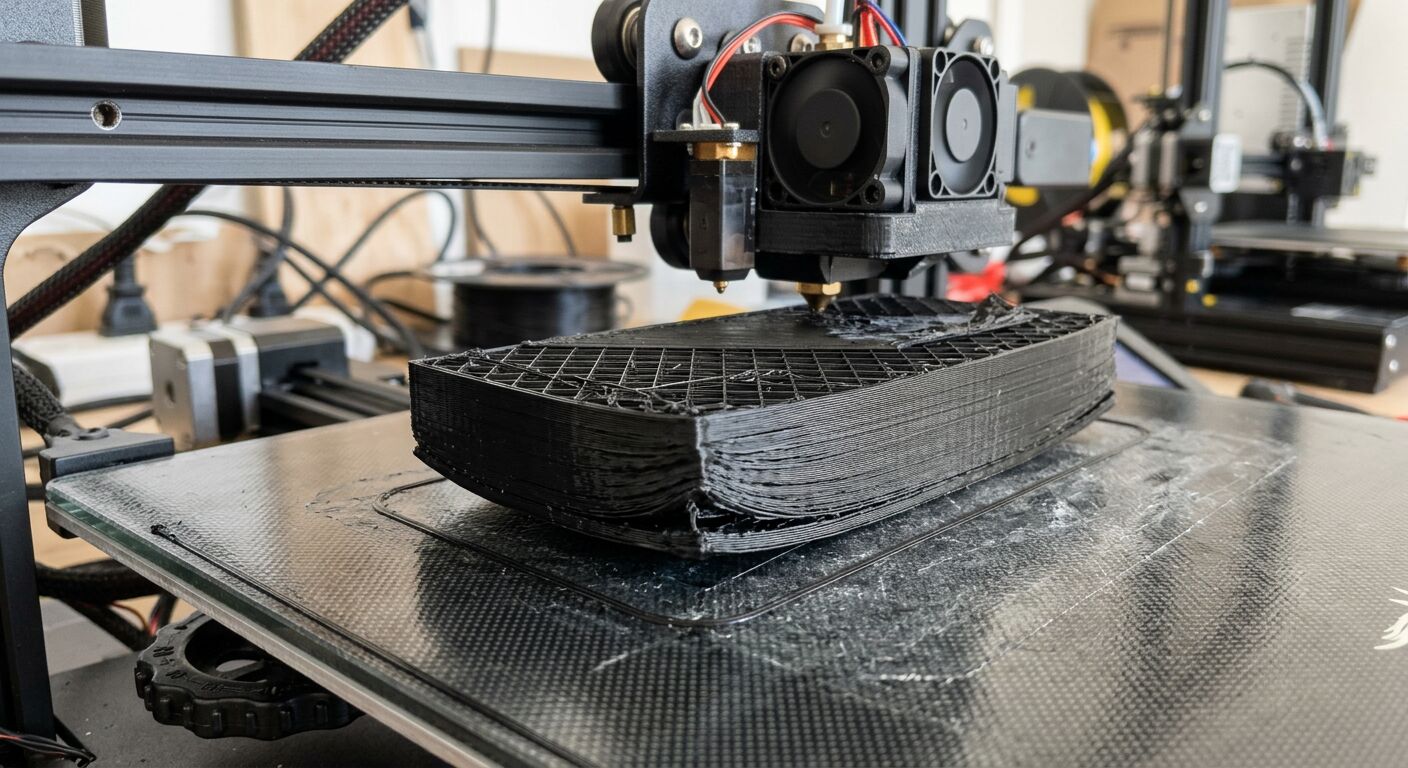

Fluxograma geral de solução de problemas para problemas de qualidade de impressão​

Muitos problemas de qualidade de impressão decorrem de problemas de calibração. Utilize uma abordagem sistemática para diagnosticá-los e resolvê-los, evitando ajustes aleatórios. Problemas durante a calibração do fluxo (cliques, impressões irregulares) geralmente indicam problemas de pré-calibração ou dependências como temperatura ou passos E. Comece com verificações básicas antes de calibrações específicas do fatiador.

Tabela 7: Fluxograma de solução de problemas de qualidade de impressão (conceitual)

Conclusão​

A calibração completa com o OrcaSlicer é uma prática indispensável para qualquer entusiasta ou profissional de impressão 3D. Ao ajustar cuidadosamente parâmetros como temperatura, vazão, avanço de pressão, retração, tolerância, velocidade volumétrica máxima e VFA, você libera todo o potencial da sua impressora. Essa precisão resulta em impressões de maior qualidade, confiabilidade e precisão, reduzindo o desperdício de filamentos e aumentando as taxas de sucesso.

A calibração é um processo contínuo. À medida que você introduz novos filamentos, modifica hardware ou vivencia mudanças ambientais, reavalie e ajuste suas configurações. Essa otimização contínua garante que sua impressora tenha um desempenho consistente e máximo. Boa impressão!

A equipe da Obico está familiarizada com a inovação impulsionada pela IA na impressão 3D. Anteriormente, criamos o O Detetive Espaguete, o primeiro projeto de IA de código aberto para monitorar e detectar impressões 3D com falhas usando visão computacional.

Agora, estamos animados para liderar novamente a era da IA Generativa, desta vez com JusPrin.

👉 Sem fatiar. Basta imprimir.

🧠 Por que construímos o JusPrin​

A impressão 3D continua desnecessariamente complexa para a maioria dos usuários — especialmente a etapa de fatiamento. Embora o software de fatiamento tenha se tornado mais eficiente, ele ainda está repleto de jargões técnicos, inúmeros parâmetros e suposições por tentativa e erro.

JusPrin nasceu de uma visão:

E se pudéssemos delegar a experiência de fatiamento a um assistente de IA que está sempre disponível e personalizado para sua impressora e filamento?

Em vez de ajustar suportes, abas, velocidades ou preenchimento manualmente, sonhamos com uma interface onde você pudesse simplesmente descrever seu objetivo (por exemplo, "Quero que este veado fique firme com chifres bonitos"), e a IA descobriria a melhor estratégia de corte.

Getting started with 3D printing, you’d expect to simply connect your 3D printer and send your 3D models for printing. Much like plug and play–except you’d need to slice your 3D model first.

3D printing works by printing layers, the slicer among many things, converts the 3D model into layers for the printer. The choice of printing slicer not only determines the quality but also the success rate of prints.

This guide will help you decide the best 3D printing slicer, whether just unpacking your 3D printer or looking to streamline your workflow.

What Is a 3D Printing Slicer?​

A slicer gives a preview of your print, adjusting position and checking any errors on the build plate. It also gives you control over 3D printing parameters like print resolution, infill density, structures for overhangs, temperature controls, and any brims for adhesion.

A 3D printing slicer works by detecting your 3D printer and using information like extruder, print material, and any inputs like nozzle diameter, creating an appropriate G-code from the print-ready STL file.

What Makes A Beginner-Friendly Slicer?​

Several slicer features are essential for beginners to get started with printing projects. These criteria will help you identify the must-have features.

Ease of Use​

A beginner friendly slicer should have a decluttered interface that makes it easy to navigate essential options and at the same time, offer the flexibility to switch between beginner and advanced modes.

Some slicers color code their printing settings and options to green, yellow, and red, (🟢🟡🔴) guiding users to toggle or change parameter settings.

Novice 3D enthusiasts can tinker with the green settings and advanced users modify the yellow and red parameters.

If you've been using 3D printers for a while, you'll know there's a way to remotely control prints, check on progress, and perhaps even optimize your printer's movement for smoother running.

But how exactly can you do that?

It's impossible without getting slightly technical, but it's all worth the faster print times and advanced motion control. The quickest answer is–Klipper firmware.

Klipper is an open-source firmware based on Python developed to handle the advanced changes in 3D printing hardware. Normally, 3D printers come with a standard firmware hardcoded onto the on-board memory and any configuration change requires firmware installation, like solving a labyrinth. Instead, Klipper firmware can be edited, and modified and a simple device restart applies the changes.

It's compatible with many 3D printers and you can check the complete list here. Klipper pairs with these common printers:

• Creality

• Sovol

• Pursa

• Anycubic

  You have set up Klipper and the Moonraker API correctly, and it is connected to your printer. An interface such as Mainsail/Fluidd is highly recommended.

What Is Remote Access Using Klipper?​

Remote access or remote controlling your 3D printer allows you to monitor (in real-time), control, manage print files, and receive updates about your print from a distance. Remote access using Klipper works through a web-based interface requiring your phone or computer and a 3D printer connected to the internet.

That's slightly unsecure, but there are other ways like port forwarding and bots and then there's Obico.

Obico offers everything that comes with remote access plus, smart monitoring, AI error detection, print optimization, file management, and cloud-based storage. It's entirely open-source and you can even set up your own local server and have hybrid access or a fall-back option.

SOVOL SV06 ACE Klipper Integration​

Previous Sovol printers like the SV06 are based on a Marlin control board which runs entirely on the printer's micro-controller. Marlin is the old architecture for 3D printers and faces performance issues because Marlin firmware does not meet the advanced hardware capabilities of printers.

There are ways to upgrade to a Klipper firmware which involves using a Raspberry Pi controller, or a tablet. However, now you can also use Klipper touchscreens such as the one provided by Sovol which simplifies the upgrade.

Sovol SV06 ACE comes with pre-installed Klipper integration, so you don't have to go through the Raspberry Pi guides found on the internet for your Sovol printer.

What is Bambu Studio?​

If you’re into 3D printing, or just dipping your toes into it, you’ve probably come across Bambu Studio.

But what is it, exactly?

In simple terms, Bambu Studio is a 3D printing slicer software that acts as the bridge between your creative ideas and your printer.

It’s designed to be user-friendly, so you don’t need anything like a PhD in 3D printing to get started. Yet, it’s packed with advanced features (like multi-material support) that will help you handle complex projects very easily. And its slicing engine? It’s not just fast, it’s also smart and is designed to ensure your prints come out just the way you envisioned them.

It’s also compatible with a variety of 3D printers, such as Bambu Lab’s X1 series and P1P, along with other popular models from brands like Creality and Prusa.

Let’s dive into how to get it up and running!

O Bambu Studio, lançado em 2022 junto com a impressora 3D Bambu Labs X1, é um software fatiador de código aberto baseado no PrusaSlicer (que, por sua vez, era baseado no Slic3r).

É naturalmente a arma escolhida pelas impressoras 3D da Bambu Labs em todo o mundo, devido à sua integração perfeita com toda a gama de máquinas da Bambu Labs.

Quando foi lançado, estava disponível exclusivamente para computadores com sistemas operacionais macOS e Windows. Se você quisesse executá-lo no Linux, teria que tentar fazê-lo rodar em uma camada de compatibilidade (como o WINE) ou em uma máquina virtual (como o VMWare ou o VirtualBox).

A boa notícia para alguns usuários de Linux é que, desde março de 2023, o Bambu Studio está disponível explicitamente para Ubuntu e Fedora. Portanto, se você é usuário do Fedora ou Ubuntu e deseja instalar o Bambu Studio em seu sistema Linux, continue lendo para obter informações sobre onde obtê-lo e como instalá-lo.

Há duas maneiras de instalar o Bambu Studio no Linux:

• Instalando o Bambu Studio com Flatpak
• Instalando o Bambu Studio no Ubuntu / Fedora a partir de uma AppImage

Introduction​

If you’ve ever wondered how people create those gorgeously smooth, hollow prints that look like ceramic vases straight from an artisan’s studio, you’re about to discover their secret. It’s called Spiral Vase Mode, and it can turn your 3D printer into a wizard of single-wall printing. Picture your extruder gliding in one continuous loop around a shape, steadily building a spiral from the bottom up. Gone are the days of multiple perimeters, infill grids, and cluttered top layers. In their place, you’ll find a single, graceful helix of filament that forms a delicate but surprisingly impressive object.

For many 3D printing enthusiasts, vase-mode prints represent a sweet spot between practicality and artistry. They can be quick to produce, visually striking, and mesmerizingly smooth on the surface. In short, they’re different from your average print. And thanks to Orca Slicer—a slicer admired for its user-friendly design and flexible feature set—accessing Spiral Vase Mode has never been simpler.

This guide will walk you through everything you need to know about Spiral Vase Mode in Orca Slicer. We’ll talk about what it is, why it’s so popular, and how to set it up. We’ll also cover vital details about nozzles, layer heights, water-tightness, tricky designs, and the all-important calibration steps. By the end, you’ll be ready to bring your own vase-mode dreams to life. Whether that’s a lamp, a prototype shell, a decorative piece, or an actual vase you can put flowers in, is entirely up to you.

So, you’ve got a Bambu Lab 3D printer—maybe a fancy X1 Carbon, or maybe a more modest A1 or P1P—and you’re absolutely in love with how quickly and smoothly it prints. These machines are kind of like the Ferraris of the consumer 3D printing world, right? Super-fast, often come with neat features like built-in cameras, enclosed builds, multi-color printing capabilities, and even some AI-based magic that tries to detect when your print turns into the dreaded “spaghetti monster.” You know what I’m talking about: that moment when your once-promising print becomes a pile of tangled filament resembling something you’d serve with meatballs.

But here’s the catch: Not all Bambu Lab printers have the same level of AI detection built in. Models like the Bambu X1 Carbon are decked out with advanced AI spaghetti detection and even LiDAR to inspect that first layer. Meanwhile, other models—like the Bambu A1 series or the P1P—lack AI features altogether. Maybe you went from a Creality printer that you’d meticulously set up with OctoPrint and had all sorts of plugins running, including advanced failure detection. Then you jumped ship to a Bambu Lab machine and realized you miss that robust ecosystem. Or maybe you just love tinkering and want to integrate Obico’s AI-based spaghetti detection and remote monitoring into your Bambu workflow.

Well, good news: With a bit of creativity, a spare single-board computer (like a Raspberry Pi or Orange Pi), a camera (such as a trusty old Logitech C920), and some software tweaking, you can get AI failure detection working via Obico on your Bambu printer—no matter which model you have. This can transform your Bambu printer setup into something that feels both luxurious and smart, catching failures before they waste days of print time and tons of filament.

In this “case study” or super-long how-to, I’ll walk you through a scenario: Let’s imagine you have a Bambu A1 printer. You love it, but you want AI failure detection similar to what you might have had with other printers integrated with Obico. We’ll talk about using OctoPrint as a virtual “bridge,” installing plugins, setting up a camera, and linking everything to Obico’s cloud so you can watch your prints from anywhere, get notifications if something goes wrong, and even pause or stop the printer remotely. And if you’re on a higher-tier Bambu like the X1 Carbon, you might not need this as much—but it’s still super cool to have another layer of AI detection from Obico’s machine-learning setup.

I’ll also share some links to relevant GitHub repos, documentation pages, and other helpful guides.
